Беспроводные выключатели

В последние годы тема организации управления освещением без использования традиционных кабельных трасс стала предметом активного обсуждения как среди профессиональных электриков-монтажников, так и среди частных застройщиков. Беспроводные выключатели часто позиционируются как неотъемлемый атрибут концепции «Умного дома». Однако, с инженерной точки зрения, важно понимать, где заканчиваются возможности простого радиорелейного устройства и начинается полноценная автоматизация. В этой статье специалисты компании «ТМ Электро» подробно разберут техническую сторону вопроса, основываясь на действующих нормах ПУЭ, практическом опыте монтажа и особенностях эксплуатации такого оборудования.

Электромонтажные работы любой сложности – Опыт более 20 лет и собственные аттестованные инженеры.

Функциональные возможности и архитектура радиоканальных систем

Когда мы говорим о внедрении радиоканальных устройств коммутации, необходимо четко разграничивать понятия «пульт дистанционного управления» и «интеллектуальная система». Беспроводные выключатели действительно привносят в интерьер элементы сценарного управления, но с рядом существенных ограничений.

Возможность программирования сценариев

Современные модели радиовыключателей позволяют назначать каждой клавише определенный алгоритм работы. Это может быть включение отдельной люстры, активация одновременно нескольких групп светильников в гостиной или запуск сценария «Ночной свет» (с приглушенной подсветкой периметра). С технической точки зрения, это реализуется путем присвоения каждой клавише уникального идентификатора, который транслируется в эфир.

Однако здесь важно сделать ремарку, которую часто упускают из виду: беспроводные выключатели, в своем классическом исполнении, взаимодействуют только с теми устройствами, которые изначально заложены в экосистему производителя. Например, большинство бюджетных комплектов (работающих на частоте 433 МГц) не смогут напрямую отдать команду кондиционеру или аудиосистеме, так как для этого требуются специализированные шлюзы и обратная связь. Как показывает практика, попытка подключить электрокарниз через такой выключатель может превратиться в «танец с бубном», если производитель не предусмотрел соответствующего силового блока с нужным алгоритмом работы. Именно поэтому в компании «ТМ Электро» мы рекомендуем перед покупкой четко определить границы ответственности системы: достаточно ли вам управлять только интенсивностью света или же стоит присмотреться к более дорогим протоколам вроде ZigBee, где возможности интеграции шире.

Диммирование и типы нагрузок

Еще один важный аспект, касающийся технической части, — это управление яркостью. Беспроводные выключатели с функцией диммирования требуют особого подхода к выбору нагрузки. Инженер должен учитывать тип ламп:

• Для галогенных ламп, работающих от сети 230В через электронный трансформатор, подойдут диммеры с фазоимпульсным управлением (отсечка по переднему или заднему фронту).
• Для светодиодных лент необходим ШИМ-сигнал (широтно-импульсная модуляция) или специализированные диммируемые блоки питания.

Игнорирование этого факта приводит к мерцанию света, гулу дросселей или выходу оборудования из строя. Согласно статистике обращений в сервисные центры, около 70% проблем с диммированием возникают именно из-за несоответствия типа силового блока типу лампы.

Структурная схема: от кнопки до лампочки

Чтобы понять, как работает данная технология, нужно рассмотреть её анатомию. Архитектура любой системы беспроводного управления освещением строится на двух базовых компонентах, хотя существуют и гибридные формы.

Пульты управления и передатчики

Первая категория — это сами устройства ввода. Они могут быть выполнены в различных форм-факторах:

• Классические настенные радиовыключатели. Они не требуют прокладки силового кабеля. Питание осуществляется от литиевых батареек (обычно элемента CR2032 или двух AAA). Энергопотребление здесь минимизировано благодаря тому, что передатчик активируется только в момент нажатия. Срок службы батареи, по заверениям производителей (например, Noolite или Delumo), составляет не менее 12 месяцев, но реальные цифры зависят от частоты использования — при активной эксплуатации в прихожей батарейка может сесть через 8-9 месяцев.
• Сенсорные модели. Они реагируют на прикосновение. С точки зрения надежности, у них нет механических контактов, что исключает их износ, но электронная плата чувствительна к перепадам напряжения в цепях питания самого передатчика (батареи).
• Накладные модули для стандартной проводки. Существуют инженерные решения, позволяющие превратить обычный механический выключатель в беспроводной. За лицевую панель монтируется небольшой радиомодуль, который подключается к клеммам существующего выключателя. При нажатии на клавишу замыкается цепь внутри модуля, и он отправляет радиосигнал. Это отличный вариант для ретрофита (модернизации) уже выполненного ремонта.

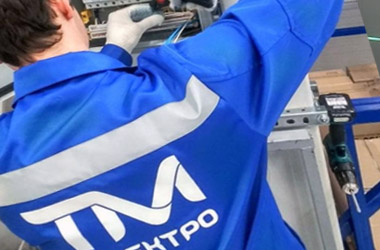

Исполнительные устройства (Силовые блоки)

Вторая категория — это аппараты коммутации, которые непосредственно управляют напряжением. Они монтируются в непосредственной близости от источника света: за подвесным потолком, в монтажной коробке светильника или за розеткой.
Питание таких блоков осуществляется от сети 220В. Они содержат электромагнитное реле или симисторный ключ для коммутации цепи.
Важнейший параметр, на который специалисты «ТМ Электро» обращают пристальное внимание — это коммутируемая мощность. Для чисто резистивной нагрузки (лампы накаливания) допустимый ток обычно выше, чем для индуктивной или емкостной (электронные трансформаторы, драйверы светодиодов). Превышение номинала чревато перегревом симистора и выходом блока из строя, что часто сопровождается характерным запахом гари или возгоранием пластикового корпуса (при нарушении техники безопасности монтажа).

Управление розетками и мощностные ограничения

В технической литературе часто опускают нюансы подключения к беспроводным выключателям розеток. А зря, ведь это один из самых спорных моментов. Технически, за розеткой можно установить миниатюрный силовой блок, и она станет управляемой. Однако здесь вступают в силу требования к сечению проводников и параметрам защиты.

Если мы ставим задачу управлять торшером мощностью 100 Вт — это одна ситуация. Но если в розетку планируется включать утюг (2200–2400 Вт), чайник или обогреватель, то радиомодуль должен быть рассчитан на ток не менее 10-16 А. Дешевые китайские модели (например, многие варианты с AliExpress) часто грешат завышением характеристик. Реальный максимальный ток их контактов может составлять 5-7 А, что при включении мощного прибора приведет к нагреву контактной группы, оплавлению изоляции и короткому замыканию. Согласно ПУЭ (глава 7.2), все устройства защиты и коммутации должны соответствовать нагрузке. Поэтому компания «ТМ Электро» рекомендует использовать для мощных нагрузок только сертифицированное оборудование с явным указанием номиналов на корпусе и в паспорте изделия.

Радиус действия и физика распространения сигнала

Критический параметр, который часто становится «ахиллесовой пятой» больших коттеджей — это дальность связи. Беспроводные выключатели экономят на кабелях, но платят за это нестабильностью сигнала.

Большинство устройств работают на частоте 433 МГц или 868 МГц. Заявленная дальность в 30-50 метров на открытом пространстве в реальных условиях бетонных стен превращается в 10-15 метров. Железобетонные перекрытия с арматурой (которая работает как клетка Фарадея) практически полностью глушат сигнал, особенно в диапазоне 2.4 ГГц (Wi-Fi выключатели).

• Стены. Кирпичная перегородка ослабляет сигнал на 20-30%, а несущая железобетонная стена — до 70-90%.
• Металл. Наличие металлических профилей для гипсокартона, фольгированного утеплителя или металлической двери создает непреодолимые препятствия.

Именно поэтому в техническом задании на проектирование для больших домов мы всегда рассматриваем вариант с ретрансляторами. Продвинутые протоколы, такие как Z-Wave и ZigBee, используют ячеистую топологию (mesh). Это означает, что каждое устройство (даже работающее от сети 220В) может выступать повторителем сигнала. Если выключатель в спальне не видит исполнительное устройство в коридоре, сигнал может пройти через розетку или другое исполнительное устройство, включенное в сеть. Это решает проблему дальности, но усложняет систему, требуя наличия центрального контроллера.

Логика работы: Почему это не «Умный дом»?

Клиенты часто путают понятия «дистанционное управление» и «автоматизация». Простейшие беспроводные выключатели работают по принципу «точка-точка». В них нет часов реального времени, нет датчиков температуры и освещенности. Это просто радиокнопка. Она не знает, утро сейчас или вечер, жарко на улице или холодно.
Для реализации полноценной логики — включения теплого пола по расписанию, открытия штор по датчику света или имитации присутствия — требуется контроллер. Белорусский производитель Noolite (широко представленный на российском рынке) решил эту проблему, выпустив линейку контроллеров и переходников, позволяющих управлять своими радиореле через мобильное приложение. Это уже шаг вперед, но интеграция с проводными системами все равно требует определенных инженерных ухищрений.

В компании «ТМ Электро» мы практикуем гибридный подход: для надежности базовые линии освещения выполняем проводными (по стандарту KNX или по релейным модулям EasyHomePLC), а для трудно доступных мест или временных решений добавляем беспроводные модули Noolite с интеграцией через программные мосты. Важно помнить, что при таком подходе радиус действия ограничивается самым слабым звеном — батарейным датчиком, который не может усиливать сигнал.

Сравнение технологий: Wi-Fi, 433 МГц, Z-Wave, ZigBee

На рынке представлено несколько физических стандартов передачи данных, и выбор инженера должен быть осознанным.

• Выключатели на 433 МГц (Noolite, Delumo и аналоги). Это самый бюджетный и простой вариант. Плюсы: низкая цена, простота настройки (часто даже без контроллера, методом запоминания кода кнопки). Минусы: слабая защита от помех, ограниченная дальность, отсутствие обратной связи (нельзя точно узнать, включена ли лампа). Подходят для небольших квартир и дач.
• Wi-Fi выключатели (Sonoff, Apple Homekit). Каждое устройство имеет свой IP-адрес и подключается к роутеру. Здесь дальность ограничена зоной покрытия Wi-Fi. Главный недостаток с инженерной точки зрения — высокое энергопотребление в режиме ожидания. Такой выключатель должен постоянно держать связь с точкой доступа, поэтому батарейки в нем сядут за месяц-два. Именно поэтому большинство Wi-Fi выключателей, таких как Sonoff Basic, требуют питания 220В, что делает их монтаж таким же сложным, как и проводной вариант. Apple Homekit, хоть и предлагает элегантный интерфейс, требует наличия в системе «моста» (Apple TV, iPad или HomePod), что увеличивает итоговую стоимость проекта в разы по сравнению с китайскими аналогами.
• Mesh-сети (ZigBee, Z-Wave). Это золотая середина. Устройства работают от батареек годами, так как большую часть времени «спят». Сигнал может перепрыгивать от одного устройства к другому (ретрансляция). Но для управления сценариями и расписаниями здесь также нужен координатор (контроллер). Это уже полноценная система домашней автоматики с высокой надежностью, но и с более высокой ценой.

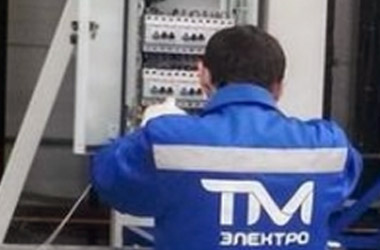

Практические рекомендации по монтажу и безопасности

Исходя из многолетнего опыта компании «ТМ Электро», мы можем дать несколько конкретных советов по применению беспроводных технологий:

• Экономия на кабелях. Это реально. Особенно актуально в деревянных домах из бруса или оцилиндрованного бревна. Согласно нормам ПУЭ (раздел 7.1), в деревянных строениях проводка должна выполняться либо в металлических трубах, либо открыто с использованием негорючих материалов. Протянуть скрытый кабель к выключателю в срубе — крайне дорогое удовольствие. Беспроводной выключатель (накладной, на батарейках) решает эту проблему: не нужно штробить дерево и нарушать эстетику.
• Мобильность. Вы можете перевесить выключатель на другое место без ремонта. Если у вас накладная модель (например, крепящаяся на двусторонний скотч к изголовью кровати или подоконнику), это делается за секунду. Если же выключатель встраиваемый (под стандартный подрозетник), перемещение потребует заделки старого отверстия и сверления нового, что уже связано с косметическим ремонтом.
• Расширение системы. Добавить еще одну группу света, если вы забыли про нее при проектировке, с беспроводными модулями очень просто. Купили силовой блок, подключили его к линии освещения и «привязали» к свободной клавише. Никакой пыли и грязи.
• Резервирование. Никогда не делайте ставку только на «беспровод». Если сядет батарейка, а запасной не окажется под рукой, вы останетесь в темноте. ПУЭ и здравый смысл требуют наличия хотя бы одного классического, механического отключателя на вводной линии группы. Либо используйте комбинированные модели, где есть и механика, и радио.

Беспроводные выключатели — это не просто модный тренд, а инженерно обоснованное решение для конкретных задач. Они идеальны для:

• Деревянного домостроения (сложность прокладки кабелей).
• Реновации вторичного жилья (невозможность штробления без замены проводки целиком).
• Арендного жилья (быстрый монтаж и демонтаж).
• Организации дополнительных постов управления (например, у кровати, когда основной выключатель уже смонтирован у двери).

Однако, с точки зрения профессионального электромонтажа, полагаться только на радиоканал при строительстве особняка площадью более 200 кв.м. рискованно. Законы физики распространения радиоволн неумолимы: бетон, арматура и металл создадут зоны неуверенного приема. Самый надежный подход — комбинированный. Основу силовой сети закладываем проводным монтажом (кабель ВВГнг-LS в гофре, согласно ПУЭ), а управление делаем гибридным, используя беспроводные выключатели там, где это удобно и экономически оправдано.

Помните: безопасность превыше всего. При монтаже силовых блоков всегда отключайте напряжение, используйте клеммники, а не скрутки, и не превышайте номинальную мощность исполнительных устройств. При соблюдении этих правил радиоканальное управление прослужит вам долгие годы, добавляя комфорта и гибкости в управлении светом.
