Безопасный монтаж электропроводки: 10 основополагающих правил

Ключевым элементом безопасности любого жилого или коммерческого пространства является грамотно спроектированная и безупречно смонтированная электрическая сеть. Пренебрежение установленными нормами не только ведет к авариям оборудования, но и является частой причиной пожаров с трагическими последствиями. Согласно официальной статистике МЧС России, почти треть всех возгораний в жилом секторе происходит из-за нарушений правил устройства и эксплуатации электроустановок.

Электролаборатория – это комплексная диагностика электрооборудования любой сложности, выполняемая сертифицированными специалистами с применением современного измерительного оборудования для обеспечения полной безопасности и соответствия сетей действующим нормативам.

Специалисты компании ТМ Электро, опираясь на комплекс требований ПУЭ 7-го издания, актуальных ГОСТов и сводов правил, систематизировали десять незыблемых правил монтажа. Эти принципы составляют основу профессиональной работы и направлены на обеспечение долговечности, ремонтопригодности и абсолютной безопасности электрохозяйства.

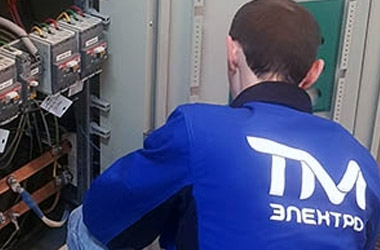

Принцип доступности элементов сети

Все устройства управления, коммутации и учета электроэнергии должны располагаться в местах, обеспечивающих к ним беспрепятственный доступ для осмотра, обслуживания и замены. К таким элементам относятся электросчетчики, автоматические выключатели в щитке, распределительные и ответвительные коробки, розетки и выключатели. Прямым нарушением пункта 1.1.17 ПУЭ является их сокрытие за несъемными отделочными конструкциями, гипсокартонными листами без смотровых люков, облицовкой или встроенной мебелью. Необходимость этого правила обусловлена требованиями к оперативной локализации неисправностей и безопасному производству ремонтных работ без разрушения отделки помещений.

Абсолютная изоляция токоведущих частей

Каждый проводник, находящийся под напряжением, должен быть защищен от возможности случайного прикосновения к нему. Это достигается применением кабелей и проводов с двойной или усиленной изоляцией, соответствующих ГОСТ Р 53769-2010, а также использованием изолирующих оболочек – кабельных каналов, коробов, электротехнических труб (ПВХ, металлорукавов) или глухих корпусов электроустановочных изделий. Любые открытые неизолированные контакты, скрутки проводов вне специальных корпусов строго запрещены. Данное требование является базовым для предотвращения поражения электрическим током.

Нормативы установки выключателей освещения

Эргономика и безопасность диктуют конкретные параметры монтажа выключателей. Их рекомендуемая высота установки находится в диапазоне от 0,8 до 1,0 метра от уровня чистого пола, что закреплено в СП 256.1325800.2016. Располагают выключатель обычно со стороны дверной ручки, на расстоянии не менее 10 см от дверного проема, так, чтобы открытая дверь не препятствовала доступу к нему. В рамках одного объекта рекомендуется соблюдать единообразие в размещении выключателей для удобства пользователей.

Регламент установки розеток: нормативы и ограничения

Количество и расположение розеток жестко нормируется для обеспечения удобства и предотвращения перегрузок сети. Согласно пункту 15.27 СП 256.1325800.2016 и ПУЭ 7.1.48, минимальное количество розеток в жилой комнате – одна на каждые 4 метра периметра, на кухне – не менее четырех независимо от площади. Расстояние от розеток до заземленных металлических конструкций (газопроводы, трубы отопления, раковины) должно быть не менее 0,5 метра. В ванных и душевых комнатах установка обычных розеток запрещена. Допускается монтаж специальных влагозащищенных розеток (степень защиты не ниже IP44) при условии их питания через разделительный трансформатор или защиту УЗО с током утечки не более 30 мА (ПУЭ 7.1.48), размещенных на расстоянии не менее 0,6 м от границы душевой кабины или ванны.

Геометрическая строгость трассировки проводников

Все линии скрытой и открытой проводки должны прокладываться строго по вертикальным и горизонтальным линиям. Диагональная прокладка запрещена. Это правило, указанное в ПУЭ 2.1.22, позволяет предсказать расположение кабелей в стенах и избежать их повреждения при сверлении отверстий или забивании крепежа. Горизонтальную прокладку ведут параллельно линии потолка на расстоянии 15-20 см от него или 5-10 см от карниза, либо на высоте 15-20 см от плинтуса. Вертикальные участки опускают к розеткам и выключателям перпендикулярно полу, отступая не менее 10 см от углов, оконных и дверных проемов. Обязательным является составление и сохранение исполнительной схемы трасс прокладки кабелей.

Дистанцирование от инженерных коммуникаций

При параллельной прокладке электропроводки и инженерных систем (газо-, трубопроводы) необходимо выдерживать расстояние не менее 0,4 метра, как того требует ПУЭ 2.1.56. В случаях пересечения с трубопроводами, особенно отопления и горячего водоснабжения, кабель должен быть дополнительно защищен от перегрева. Защита обеспечивается прокладкой в металлической трубе, теплостойкой гофре или с помощью изолирующей прокладки, обеспечивающей воздушный зазор не менее 5 см от трубы по всей длине пересечения.

Критерии соединения и прокладки проводов

Соединение и ответвление проводов разрешается выполнять только в специальных распределительных коробках, конструкция которых соответствует ГОСТ 31821-2012. Запрещены соединения методом простой скрутки, что прямо указано в ПУЭ 2.1.21. Допустимыми являются соединения с помощью сварки, опрессовки гильзами, винтовых или пружинных клемм, соответствующих классу материала проводника. При открытой параллельной прокладке нескольких кабелей расстояние между ними по поверхности основания должно составлять от 3 до 5 мм для обеспечения нормального теплоотвода.

Ограничения для открытой проводки

Открытая прокладка проводов и кабелей по основаниям без дополнительной защиты (в изоляторах, трубах, коробах) запрещена в сырых, особо сырых помещениях и в пространствах с химически активной средой. В контексте жилых квартир это означает, что на кухнях, где присутствуют пары, жиры и повышенная температура, открытая проводка без герметичных кабель-каналов или коробов недопустима. В подвальных и чердачных помещениях также действуют особые требования по защите кабелей от внешних воздействий.

Специальные требования для влажных помещений

В ванных, санузлах, банях, парилках и прачечных предпочтение отдается скрытой электропроводке, выполненной за монолитным слоем штукатурки или в штробах. Допускается открытая прокладка только в специальных влагозащищенных оболочках, не распространяющих горение (маркировка «нг-LS»). Для всех без исключения цепей, питающих эти помещения, обязательна установка УЗО с номинальным дифференциальным током срабатывания не более 30 мА, что соответствует требованиям ПУЭ 7.1.82 и ГОСТ Р 50571.11-96.

Правильность организации системы заземления

В современных сетях с системой заземления TN-C-S, обязательной для вновь строящихся объектов, критически важным является правильное разделение совмещенного PEN-проводника на нулевой рабочий (N) и нулевой защитный (PE). Это разделение выполняется однократно на главной заземляющей шине (ГЗШ) вводно-распределительного устройства, после чего эти проводники не должны соединяться (ПУЭ 1.7.135). Категорически запрещается подключать проводники N и PE под один болтовой зажим – это нарушает принцип защитного заземления и может привести к появлению опасного напряжения на корпусах бытовых приборов.

Соблюдение перечисленных правил не является рекомендацией, а представляет собой обязательное условие для легитимного и безопасного монтажа. Для наглядности ключевые положения сведены в итоговый список.

Итоговый перечень 10 основных правил монтажа электропроводки:

• Обеспечение постоянного и свободного доступа к счетчикам, распределительным коробкам и электроустановочным изделиям.
• Полная изоляция всех токоведущих частей с использованием защитных оболочек и корпусов.
• Установка выключателей на высоте 0,8–1,0 м со стороны дверной ручки с соблюдением единообразия.
• Монтаж розеток в количестве, соответствующем нормам СП, с соблюдением запретов для влажных зон и дистанций до коммуникаций.
• Прокладка проводки строго по вертикали и горизонтали с обязательным документированием трасс.
• Соблюдение дистанции не менее 0,4 м от параллельных газо- и трубопроводов, защита кабелей в местах пересечений.
• Выполнение соединений проводов исключительно в распределительных коробках разрешенными методами (опрессовка, сварка, клеммы).
• Запрет на открытую проводку без защиты в сырых помещениях, на кухнях и в средах с агрессивными факторами.
• Применение скрытой проводки или специальных защищенных кабелей во влажных зонах с обязательным использованием УЗО на 30 мА.
• Корректное однократное разделение PEN-проводника на N и PE на ГЗШ и недопущение их последующего соединения.

ТМ Электро рассматривает безукоснительное следование данным принципам как основу своей работы, гарантируя заказчикам не только функциональность, но и высший приоритет – электробезопасность на долгие годы.
