Что делать, если срабатывает УЗО без нагрузки?

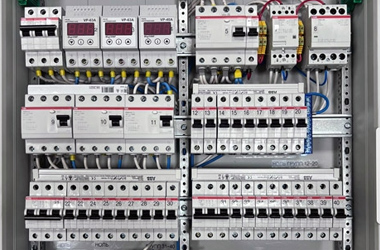

УЗО (или АВДТ) – это устройство, отключающее электричество при превышении заданного дифференциального тока. АВДТ превосходит УЗО, обеспечивая полную защиту: от перегрузок, коротких замыканий и утечек тока, экономя место и упрощая монтаж электрощита. В отличие от АВДТ, УЗО специально предназначено для защиты человека от поражения электрическим током, одновременно сигнализируя о неисправности электропроводки. Принцип работы УЗО основан на сравнении токов в фазном и нулевом проводниках. При утечке тока на землю (из-за поврежденной изоляции, дефектного прибора или контакта человека с токоведущими частями), превышающей номинальный ток срабатывания УЗО, устройство мгновенно отключает питание. В последующих материалах ТМ Электро подробно рассмотрит причины срабатывания УЗО и АВДТ.

Для профессиональной диагностики причин срабатывания УЗО рекомендуем обратиться в электролабораторию ТМ Электро. Наши специалисты проведут полный комплекс измерений и выявят все проблемы в вашей электросети.

Почему срабатывает УЗО

Компания ТМ Электро точно знает, что безаварийная работа электросети напрямую зависит от правильного монтажа и эксплуатации электрооборудования. Даже незначительные ошибки могут привести к ложному срабатыванию УЗО.

Одной из распространённых причин является неправильный монтаж электропроводки. В частности, способы соединения нулевого провода, допустимые в сетях без УЗО, часто приводят к дисбалансу токов в цепи. Это происходит из-за особенностей работы УЗО, которое сравнивает токи в фазном и нулевом проводниках. Соединение нулевых проводников после электроприбора нарушает этот баланс, что УЗО воспринимает как утечку тока и, следовательно, отключает сеть.

Другая частая причина – повреждение изоляции проводки или пробой на корпус электроприборов. Хотя конструктивно электроприборы разрабатываются с учётом предотвращения контакта токоведущих частей с корпусом, некачественный монтаж может привести к повреждению изоляции и утечке тока на корпус. Это особенно актуально при изношенной или повреждённой проводке.

Дефекты внутри самих электроприборов также могут вызывать срабатывание УЗО. Интенсивность эксплуатации, качество изготовления и условия работы влияют на состояние внутренней проводки прибора. С течением времени изоляция может изнашиваться, что приводит к появлению утечек тока и срабатыванию УЗО.

Наконец, некоторые типы электроприборов, например, стиральные машины со сливными шлангами, содержащими металлические элементы, могут вызывать ложное срабатывание УЗО даже при правильном подключении. Это связано с конструктивными особенностями таких приборов и особенностями их взаимодействия с УЗО. Важно помнить, что даже современные электроприборы могут иметь конструктивные особенности, которые потенциально могут привести к срабатыванию УЗО. В таких случаях необходима консультация специалиста для правильного подключения и исключения ложных срабатываний.

Существуют и другие причины:

• Во-первых, неправильное подключение УЗО в электрощитах – частая причина сбоев. Неверная последовательность соединения УЗО, нагрузки и нулевой шины, особенно при использовании нескольких УЗО, может привести к неправильной работе системы защиты. Важно помнить, что порядок подключения строго регламентируется инструкцией производителя и ПУЭ. Нарушение этого порядка может привести к тому, что УЗО не сработает при коротком замыкании или утечке тока.
• Во-вторых, многие пользователи ошибочно полагают, что УЗО неисправно, если оно не включается после нажатия кнопки «Тест». Для проверки работоспособности УЗО кнопку «Тест» необходимо не просто нажать, а удерживать в течение нескольких секунд, пока УЗО не отключится. Это указано во всех инструкциях по эксплуатации.
• В-третьих, при использовании нескольких УЗО, например, для защиты большого количества потребителей, крайне важно обеспечить правильную селективность срабатывания. Неправильный подбор уставок тока срабатывания может привести к тому, что при аварии на одной линии отключится вся система, вместо селективного отключения только поврежденного участка. Например, головное УЗО должно иметь уставку на 30 мА, а периферийные УЗО – на 10 мА. Разница в уставках обеспечит селективность отключения, защищая другие цепи от ложных срабатываний. Неправильно подобранная характеристика (тип А, АС, В) УЗО также может негативно сказаться на его работе и привести к непредсказуемым последствиям. Обращайтесь к специалистам ТМ Электро для проектирования и монтажа сложных электросетей с несколькими УЗО. Мы поможем вам рассчитать необходимые параметры и подобрать оптимальные устройства защиты, гарантируя безопасность и бесперебойную работу вашей электросети.

Почему срабатывает АВДТ

Неправильное подключение электрооборудования – частая причина ложных срабатываний.

Например, если при установке двух приборов местами перепутаны нулевые провода, кнопка «Тест» на АВДТ может не показать неисправность. Однако, при включении напряжения АВДТ мгновенно сработает из-за разбаланса тока. Это происходит потому, что ток утечки, вызванный ошибкой подключения, превышает допустимое значение для АВДТ.

Аналогичная ситуация возникает при объединении нулевых проводов от двух приборов в одной точке схемы. АВДТ воспринимает это как утечку тока, поскольку фазный ток не компенсируется нулевым, что приводит к его срабатыванию.

Прямое подключение нулевого провода от выхода прибора к нулевой шине, само по себе, не должно вызывать срабатывания АВДТ, если все остальные соединения выполнены корректно. Однако, в сочетании с другими ошибками (например, с пунктом 1 или 2), эта ситуация может усугубить проблему и привести к ложному срабатыванию.

Категорически запрещено соединять нулевой проводник с защитным заземлением (PE). Это грубейшее нарушение правил электробезопасности, которое создаёт опасность поражения электрическим током и гарантированно приводит к срабатыванию АВДТ. Подобное подключение обходит защитную функцию АВДТ, делая его неэффективным.

Наконец, неправильное подключение проводов к клеммам прибора (фаза, ноль, заземление) также вызывает срабатывание АВДТ. Необходимо строго следовать схеме подключения, указанной в инструкции к прибору. Любая ошибка в подключении может привести к некорректной работе устройства и срабатыванию защитного устройства. Внимательное следование инструкции по монтажу и подключению – гарантия безопасной и стабильной работы электрооборудования.

Что можно сделать

Специалисты компании ТМ Электро знают, что ложные срабатывания УЗО происходят из-за высоких фоновых токов утечки. Мы рекомендуем выбирать УЗО так, чтобы фоновый ток не превышал 30% его номинального тока срабатывания (IΔn). Например, для УЗО с IΔn = 30 мА допустимый фоновый ток составляет всего 10 мА.

На практике расчет фонового тока затруднен. ПУЭ предлагает приближенные значения: 0,4 мА на 1 А нагрузки для электроприемников и 10 мкА на 1 м длины фазного провода. Это означает, что подключение большого количества оборудования, например, более четырех-пяти компьютеров и одного принтера на расстоянии нескольких десятков метров от распределительного щита, может привести к превышению допустимого фонового тока. Данные стандарта 15 подтверждают эту ограниченность.

Для точного измерения тока срабатывания УЗО и фонового тока утечки ТМ Электро рекомендует использовать специализированные приборы. Однако, наши квалифицированные специалисты могут провести измерения и с помощью простого устройства (аналогичного показанному на рис. 3), соблюдая все необходимые меры безопасности. Измерение проводится в два этапа: сначала измеряется ток срабатывания УЗО при отключенной нагрузке, плавно уменьшая сопротивление реостата R. Затем процедура повторяется при включенной нагрузке. Разница между двумя измерениями и есть фоновый ток утечки.

В разветвлённых сетях с каскадной структурой необходимо устанавливать УЗО на каждом уровне. Ток утечки на верхних уровнях («upstream») представляет собой сумму токов утечки с нижних уровней («downstream»). Для предотвращения ложных срабатываний в таких сетях требуются селективные УЗО типа S, отличающиеся токами срабатывания и временем срабатывания. Это позволяет создать каскадную систему защиты, где каждое УЗО реагирует только на утечку в своей зоне ответственности.

Однако, УЗО с током срабатывания свыше 30 мА уже не обеспечивают надёжной защиты человека от поражения электрическим током, действуя преимущественно как противопожарная защита. Это означает, что верхние уровни сети, защищённые такими УЗО, могут быть уязвимы для поражения электрическим током. Важно помнить, что подключение маломощного потребителя через отдельное УЗО с током срабатывания 30 мА на верхнем уровне сети возможно и эффективно, так как исключается влияние токов утечки с нижних каскадов. Такое решение обеспечивает как защиту человека, так и предотвращает ложные срабатывания.

Вывод

Компания ТМ Электро напоминает: пробой на землю чаще всего становится причиной пожаров и смертельных случаев. Защита от утечки тока – это ваша безопасность. Установите УЗО или АВДТ в электрощитке. Профессиональный монтаж – обязателен. Регулярная проверка УЗО (ежемесячное нажатие кнопки «Тест») предотвратит аварии. Инвестиции в безопасность – это инвестиции в здоровье и жизнь вашей семьи. Обращайтесь к специалистам ТМ Электро для качественного электромонтажа и обеспечения бесперебойной работы вашей электросети.
