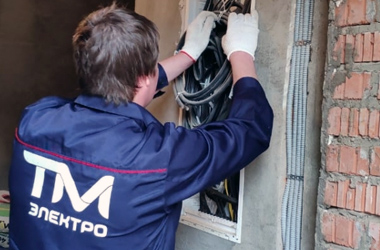

Что такое проверка УЗО и как ее проводят?

В современном мире электробезопасность играет ключевую роль в защите людей и имущества от поражения электрическим током. Одним из важнейших устройств, обеспечивающих эту защиту, является устройство защитного отключения, или УЗО. УЗО мгновенно отключает электропитание при возникновении утечки тока, например, при прикосновении человека к оголенному проводу или повреждении изоляции электроприбора. Это позволяет предотвратить серьезные травмы и даже смертельные исходы.

Однако, чтобы УЗО действительно выполняло свою функцию, необходимо регулярно проверять его работоспособность. Проверка УЗО - это не просто формальность, а важная процедура, позволяющая убедиться в том, что устройство функционирует правильно и готово защитить вас в случае опасной ситуации. В этой статье мы подробно рассмотрим, что такое проверка УЗО, как ее правильно проводить и как часто это следует делать, чтобы обеспечить максимальную безопасность вашего дома или офиса.

Для профессиональной проверки УЗО и других электроизмерений рекомендуем обратиться в электролабораторию ТМ-Электро, которая проводит испытания с оформлением официальных протоколов.

Как измеряется дифференциальный ток утечки

Дифференциальный ток утечки, также известный как ток утечки на землю, измеряется для обнаружения нежелательного тока, проходящего по пути, отличному от предполагаемого контура цепи. Этот ток может представлять опасность поражения электрическим током и указывать на неисправности изоляции или другие проблемы в электрооборудовании.

Основным методом измерения дифференциального тока утечки является использование токовых клещей утечки. Эти клещи, в отличие от обычных токовых клещей, предназначены для измерения очень малых токов, обычно в диапазоне от микроампер до нескольких миллиампер. Принцип работы основан на законе Ампера: ток, протекающий через проводник, создает вокруг него магнитное поле. Токовые клещи утечки имеют высокочувствительный датчик, который измеряет результирующее магнитное поле вокруг группы проводов (например, фазного, нейтрального и заземляющего проводов).

В идеальной ситуации, когда нет утечки тока, суммарный ток, входящий в цепь, равен суммарному току, выходящему из цепи. Это означает, что результирующее магнитное поле вокруг группы проводов должно быть равно нулю. Однако, если существует дифференциальный ток утечки, часть тока возвращается не по нейтрали, а через землю или другие нежелательные пути. Это создает дисбаланс в токах, что приводит к появлению результирующего магнитного поля, которое обнаруживается токовыми клещами утечки.

Важно отметить, что токовые клещи утечки измеряют результирующий ток, а не ток, протекающий через заземляющий проводник. Небольшой ток в заземляющем проводнике, например, вызванный фильтром электромагнитных помех (EMI) в электронном оборудовании, может быть нормальным и не указывать на неисправность. Дифференциальный ток утечки указывает на то, что ток покидает предполагаемый контур и потенциально представляет опасность.

При проведении измерений необходимо убедиться, что все провода, подлежащие измерению, находятся внутри клещей, включая фазные, нейтральные и заземляющие проводники. Правильное позиционирование клещей вокруг проводов имеет решающее значение для точных показаний. Также важно учитывать влияние внешних магнитных полей, которые могут повлиять на показания.

Помимо токовых клещей, существуют и другие методы обнаружения и измерения утечек тока, такие как использование дифференциальных реле тока (УЗО). УЗО постоянно контролируют баланс тока между фазным и нейтральным проводниками и отключают цепь, если обнаруживают дисбаланс, превышающий заданный порог. УЗО, по сути, представляют собой быстродействующий выключатель, реагирующий на утечки тока. Однако УЗО, как правило, не используются для количественной оценки тока утечки, а только для его обнаружения и отключения цепи для защиты от поражения электрическим током.

Измерение дифференциального тока утечки требует использования специализированного оборудования, такого как токовые клещи утечки, способного измерять очень малые токи. Принцип измерения основан на обнаружении дисбаланса токов в цепи, что указывает на нежелательный ток, проходящий по пути, отличному от предполагаемого контура. Правильное использование оборудования и понимание принципов измерения имеют решающее значение для точной диагностики и предотвращения потенциальных опасностей, связанных с утечками тока.

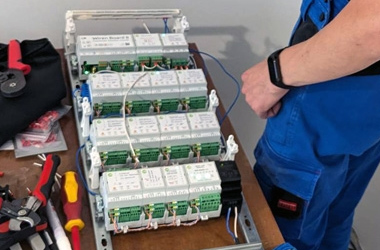

Время отключения

Время отключения УЗО, наряду с током утечки, является важной характеристикой, определяющей эффективность защиты человека от поражения электрическим током. Этот параметр измеряется как интервал времени, необходимый УЗО для размыкания электрической цепи после обнаружения превышения установленного дифференциального тока. Чем быстрее УЗО размыкает цепь, тем выше уровень защиты, поскольку сокращается время воздействия опасного тока на человека.

Проверка времени отключения выполняется с использованием специализированного оборудования – тестера УЗО. Тестер имитирует утечку тока, подавая в цепь испытательный ток, превышающий номинальный дифференциальный ток отключения УЗО. В процессе испытания тестер фиксирует временной интервал от момента возникновения имитируемой утечки до момента срабатывания УЗО и размыкания цепи.

Нормативные требования к времени отключения зависят от номинального дифференциального тока отключения УЗО и условий его эксплуатации. Например, для УЗО с номинальным дифференциальным током отключения 30 мА, предназначенных для защиты от прямого прикосновения, время отключения, как правило, не должно превышать 0,3 секунды. Для более чувствительных УЗО, например, с номинальным током отключения 10 мА, используемых в специальных случаях, таких как медицинские учреждения или ванные комнаты, требования к времени отключения могут быть еще более строгими, стремясь к минимизации времени воздействия тока на человека.

Важно понимать, что время отключения УЗО не является абсолютно постоянной величиной и может зависеть от ряда факторов, включая температуру окружающей среды, напряжение в сети и характеристики конкретного экземпляра устройства. Поэтому регулярное тестирование времени отключения является необходимым условием для поддержания надёжной защиты и своевременного выявления дефектных устройств, которые могут не соответствовать нормативным требованиям. Несоответствие времени отключения установленным нормам может свидетельствовать о неисправности внутренних компонентов УЗО, таких как электромагнитный расцепитель или электронная схема обработки сигнала, что требует немедленной замены устройства.

Зачем устанавливать УЗО

В контексте защиты от поражения электрическим током, особенно в бытовых условиях, Устройство Защитного Отключения (УЗО) играет ключевую роль, действуя как наиболее эффективное средство защиты при прямом прикосновении к токоведущим частям. В то время как при косвенном прикосновении УЗО является одним из компонентов комплексной системы защиты, включающей и другие меры, его способность мгновенно прерывать цепь при обнаружении утечки тока делает его незаменимым барьером при прямом контакте.

Распространенное заблуждение заключается в том, что УЗО неэффективно в системах электроснабжения с двумя или четырьмя проводами, которые все еще встречаются в жилищном фонде. Однако эта точка зрения не соответствует действительности. Рассмотрим пример. Бытовой прибор, такой как стиральная машина или холодильник, подключен к двухпроводной розетке, которая, в свою очередь, защищена УЗО. Корпус прибора не заземлен. В случае пробоя изоляции и возникновения контакта между токоведущей частью прибора и его корпусом, ток утечки в нормальном режиме не возникает, и УЗО не срабатывает. Однако, если человек прикасается к корпусу этого прибора, создается путь для тока утечки через тело человека. Если величина этого тока превышает номинальный отключающий дифференциальный ток УЗО (например, 30 мА для защиты человека), УЗО мгновенно отключит электропитание, тем самым предотвращая дальнейшее прохождение опасного тока через человека и сохраняя его здоровье и жизнь.

Важно отметить, что на рынке представлены устройства, объединяющие функции УЗО и автоматического выключателя в одном корпусе. Эти устройства, известные как дифференциальные автоматы (дифавтоматы), обеспечивают как защиту от сверхтоков (перегрузки и короткого замыкания), так и дифференциальную защиту (защиту от утечек тока). В отношении дифференциальной защиты, дифавтоматы и обычные УЗО идентичны по принципу работы. Поэтому, для простоты, далее будем использовать термин «УЗО» для обозначения как отдельных УЗО, так и дифавтоматов.

Для обеспечения максимальной безопасности необходимо регулярно проверять работоспособность УЗО. Эта проверка позволяет убедиться в его способности корректно функционировать и защищать от поражения электрическим током в случае возникновения аварийной ситуации. Проверка может осуществляться как с помощью встроенной кнопки «Тест» (если она предусмотрена конструкцией), так и с использованием специализированного оборудования, например, тестеров УЗО, обеспечивающих более точную и комплексную проверку параметров срабатывания.

Как часто нужно проверять УЗО

Надежная работа устройства защитного отключения (УЗО) критически важна для обеспечения электробезопасности в любом электроустановочном окружении. Поэтому, хотя формально нет жестких ограничений на частоту проверок, если у вас возникли сомнения в его функционировании, существуют четкие нормативные требования, регламентирующие обязательные проверки. В частности, «Правила устройства электроустановок» (ПУЭ) и «Правила технической эксплуатации электроустановок потребителей» (ПТЭЭП) устанавливают минимальные требования к периодичности и видам испытаний УЗО.

В первую очередь, УЗО в обязательном порядке подвергается проверке при вводе электроустановки в эксплуатацию. Это подразумевает проведение приемо-сдаточных испытаний, цель которых – удостовериться, что УЗО правильно смонтировано, корректно подключено и соответствует заявленным характеристикам. Аналогичная проверка необходима при замене неисправного УЗО в процессе эксплуатации. В данном случае, важно не только убедиться в работоспособности нового устройства, но и проанализировать причины выхода из строя предыдущего, чтобы исключить повторение проблемы.

Далее, не реже одного раза в три года проводятся эксплуатационные испытания УЗО. Эти испытания, как правило, выполняются специализированными организациями с использованием поверенного оборудования. Они включают в себя измерение времени отключения УЗО при различных значениях тока утечки, а также проверку соответствия фактических параметров устройства паспортным данным. По результатам испытаний составляется протокол, который является официальным подтверждением работоспособности УЗО.

Наконец, важным элементом регулярного контроля является проверка работоспособности УЗО с помощью встроенной кнопки «Тест». Эта процедура имитирует ток утечки и позволяет убедиться в том, что механизм отключения УЗО функционирует исправно. Периодичность проведения таких тестов определяется заводом-изготовителем и указывается в технической документации на устройство. Обычно рекомендуется проводить тест не реже одного раза в месяц или квартал. Несоблюдение рекомендованной периодичности тестирования может привести к накоплению пыли и загрязнений внутри устройства, что в конечном итоге может негативно сказаться на его быстродействии и надежности. Важно понимать, что проверка кнопкой «Тест» не заменяет полноценные эксплуатационные испытания, проводимые специализированными организациями, а является лишь оперативным способом контроля работоспособности УЗО. Систематическое выполнение всех этих требований позволит поддерживать УЗО в рабочем состоянии и гарантировать надежную защиту от поражения электрическим током.

Для обеспечения безопасной и надежной работы электроустановок критически важно проводить регулярные испытания устройств защитного отключения (УЗО). Эти испытания не просто формальность, а необходимая мера для предотвращения поражения электрическим током и защиты оборудования от серьезных повреждений, вызванных токами утечки и коротких замыканий.

Процесс испытаний включает в себя комплексную проверку параметров УЗО с использованием специализированного оборудования. В частности, измеряется время отключения УЗО при возникновении дифференциального тока утечки. Это время является ключевым показателем, определяющим способность УЗО оперативно реагировать на аварийную ситуацию и минимизировать риск поражения электрическим током. Стандарты, такие как ПУЭ и ГОСТ, устанавливают предельно допустимые значения времени отключения в зависимости от номинального отключающего дифференциального тока УЗО.

Кроме того, в ходе испытаний проверяется сам дифференциальный ток утечки, при котором УЗО должно срабатывать. Этот параметр должен соответствовать указанному на корпусе УЗО номинальному значению (например, 30 мА). Отклонение фактического тока срабатывания от номинального может указывать на неисправность устройства и необходимость его замены.

Современные приборы для испытания УЗО позволяют моделировать различные аварийные ситуации и с высокой точностью определять время отключения и ток срабатывания. Они также могут регистрировать результаты испытаний, что упрощает ведение документации и позволяет отслеживать динамику состояния УЗО в процессе эксплуатации.

Регулярные испытания УЗО, проводимые квалифицированным персоналом с использованием поверенного оборудования, гарантируют, что устройства защиты работают в соответствии с установленными стандартами и обеспечивают необходимый уровень безопасности электроустановок. Это, в свою очередь, снижает риск аварийных ситуаций, связанных с поражением электрическим током, возгоранием электропроводки и выходом из строя дорогостоящего оборудования.
