Что такое ток короткого замыкания и петля фаза-ноль?

Природа и физика явления короткого замыкания

В среде неспециалистов словосочетание «короткое замыкание» прочно ассоциируется с хлопком, искрами и дымом из розетки. Для проектировщиков и электромонтажников ток короткого замыкания - это строго определенный расчетный параметр, характеризующий аварийный режим работы сети. Физически это явление представляет собой соединение двух или более точек электрической цепи с различными потенциалами, не предусмотренное нормальным режимом эксплуатации и имеющее пренебрежимо малое сопротивление в месте контакта.

В момент возникновения короткого замыкания вся энергия источника питания устремляется в точку замыкания. Поскольку сопротивление цепи падает до значений, близких к нулю, сила тока возрастает лавинообразно, достигая максимально возможных для данной конфигурации сети величин. Этот процесс носит взрывообразный характер из-за колоссального выделения тепловой энергии. Если защитная автоматика не сработает за доли секунды, последствия могут быть катастрофическими: от оплавления изоляции и выгорания контактов до возникновения пожара и разрушения электрооборудования под действием электродинамических усилий. Команда инженеров компании «ТМ Электро» в своей повседневной работе постоянно сталкивается с необходимостью точного расчета этих параметров, поскольку это основа для грамотного выбора аппаратов защиты и определения сечений токопроводящих жил.

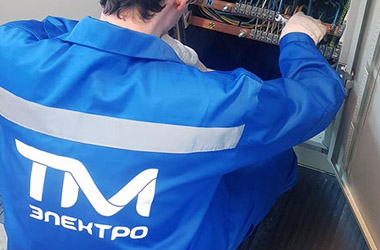

Замер петли фаза-ноль - проверка срабатывания защиты - Расчет тока короткого замыкания и анализ соответствия параметров сети требованиям ПУЭ.

Классификация и основные причины аварийных режимов

В зависимости от конфигурации сети, виды замыканий могут различаться. В системах с глухозаземленной нейтралью, которые сегодня являются наиболее распространенными в отечественном жилом фонде и на промышленных объектах, возможны межфазные замыкания, а также однофазные замыкания на нейтральный или защитный проводники. Статистика неумолима: порядка девяноста процентов всех аварийных ситуаций в низковольтных сетях напряжением до тысячи вольт приходятся именно на однофазное замыкание, поэтому в рамках данной статьи мы сконцентрируемся на этом самом распространенном и коварном виде аварий.

Причины, провоцирующие возникновение короткого замыкания, можно разделить на несколько категорий. Прежде всего это механические повреждения и естественный износ, связанные с нарушением целостности изоляции вследствие старения полимерных материалов, постоянных перегибов кабеля при эксплуатации переносных электроприемников или повреждения грызунами в подвалах и технических помещениях. Повышенная влажность и агрессивные химические среды также существенно ускоряют процесс деградации изоляционного слоя. Нельзя сбрасывать со счетов и внешние факторы: схлестывание проводов воздушных линий при ураганном ветре, падение деревьев на трассу прохождения линии, обрыв проводов посторонними предметами или строительной техникой, работающей в охранной зоне кабеля. Отдельного внимания заслуживает пресловутый человеческий фактор - ошибки при монтаже, ослабление контактных соединений с течением времени, непрофессиональное вмешательство в электроустановку неподготовленных лиц.

Перегрузка или короткое замыкание: в чем принципиальная разница

Часто эти понятия путают даже люди с техническим образованием, однако для практикующего специалиста критически важно уметь различать режимы работы сети по величине протекающего тока. Можно выделить четыре ключевых состояния электрической цепи. Первое - это режим холостого хода, при котором ток в цепи практически отсутствует, а напряжение соответствует номинальному, например просто включенная в розетку вилка без нагрузки. Второе - номинальный режим, когда ток нагрузки не превышает расчетные значения, на которые рассчитаны провода и защитная автоматика, и все системы функционируют штатно. Третье -режим перегрузки, возникающий при превышении суммарной мощности подключенных потребителей над допустимой, когда ток может превышать номинальный в два-три раза, вызывая интенсивный нагрев проводников и ускоряя старение изоляции.

Наконец, четвертое состояние - это режим короткого замыкания, самый тяжелый и разрушительный, при котором ток в месте повреждения достигает максимально возможных для данной сети значений. Принципиальное отличие перегрузки от короткого замыкания заключается именно в величине сверхтока. При коротком замыкании ток становится максимально возможным в данной точке цепи, а при перегрузке его значение хоть и превышает номинальное, но все же остается меньше тока короткого замыкания. Важно понимать, что длительная перегрузка вполне способна спровоцировать возникновение короткого замыкания: проводы перегреваются, изоляция плавится, и далее процесс развивается лавинообразно со всеми вытекающими последствиями.

Не стоит путать перегрузку и короткое замыкание с искрением или последовательным дуговым пробоем. Если два первых понятия отличаются значением сверхтока, то при ослаблении затяжки клеммы в розетке или распределительной коробке действующее значение тока может быть совсем незначительным, исчисляться единицами ампер, что не вызовет срабатывания ни автоматического выключателя, ни устройства защитного отключения. Единственным прибором, способным распознать такой дефект и предотвратить пожар, является устройство защиты от дугового пробоя, которое, к сожалению, пока еще встречается в наших электрощитах сравнительно редко, хотя требования нормативных документов постепенно ужесточаются в сторону обязательности их применения.

Факторы, определяющие величину тока короткого замыкания

Короткое замыкание может произойти в любой точке линии, и значение тока будет существенно различаться в зависимости от удаленности места повреждения от источника питания. Немецкий физик Георг Ом еще со школьной скамьи учит нас, что ток находится в прямой пропорции от напряжения и в обратной от сопротивления цепи. Однако для точного расчета тока короткого замыкания простейшая формула закона Ома требует уточнения, поскольку сопротивление проводов в реальности складывается не только из активной составляющей, которую показывает обычный мультиметр, но и из индуктивной составляющей, зависящей от геометрии прокладки кабеля и наличия поблизости ферромагнитных масс.

Полное сопротивление цепи до точки короткого замыкания представляет собой сумму сопротивлений всех последовательно включенных участков. Сюда входит внутреннее сопротивление трансформатора на подстанции, приведенное с учетом высоковольтной части, сопротивление кабельной линии от трансформаторной подстанции до распределительного пункта здания, сопротивление внутридомовых стояков и распределительных сетей, сопротивление кабеля от этажного щитка до квартирного, а также сопротивление удлинителя или переноски, если повреждение произошло в конце такого переносного шнура. Чем длиннее линия и чем меньше сечение проводников, тем выше полное сопротивление петли и тем меньше ток короткого замыкания.

Типичное значение тока короткого замыкания непосредственно на выводах трансформатора мощностью до тысячи киловольт-ампер, которые повсеместно применяются для питания городских потребителей, может достигать десяти килоампер. Однако по мере удаления от подстанции ток неуклонно снижается. В розетках наших квартир, особенно в домах старой постройки с алюминиевой проводкой, ток короткого замыкания может составлять всего несколько сотен ампер. В частном секторе и сельской местности, где линии нередко протяженные и выполнены проводом небольшого сечения, значения могут падать до катастрофически низких величин, иногда менее ста ампер, что делает невозможным гарантированное срабатывание защиты за нормативное время.

Что такое петля фаза-ноль и ее связь с током короткого замыкания

Термин «петля фаза-ноль» прочно вошел в лексикон электромонтажников и специалистов по электроизмерениям. Под этим понятием подразумевается замкнутый контур, образованный фазным проводом и нулевым защитным или рабочим проводником, по которому протекает ток при однофазном коротком замыкании. Путь тока начинается от вторичной обмотки понижающего трансформатора на подстанции, идет по фазному проводу до места повреждения, возвращается по нулевому проводнику обратно на подстанцию и замыкается через глухозаземленную нейтраль трансформатора.

Сопротивление петли фаза-ноль является ключевым параметром, определяющим ток короткого замыкания. Связь здесь прямая и описывается все тем же законом Ома: чем меньше полное сопротивление этой петли, тем больше ток короткого замыкания при прочих равных условиях. Зная номинальное фазное напряжение сети, которое сегодня составляет двести тридцать вольт, и измерив сопротивление петли фаза-ноль, можно легко рассчитать ожидаемый ток короткого замыкания в данной точке. Именно поэтому измерения сопротивления петли фаза-ноль и тока короткого замыкания в протоколах электролабораторий всегда идут рука об руку.

Сопротивление петли фаза-ноль не является стабильной величиной. Оно может меняться в зависимости от температуры проводников, качества контактных соединений и даже от времени года, поскольку сопротивление грунта в контуре заземления подстанции также подвержено сезонным колебаниям. Именно поэтому единичного измерения при вводе объекта в эксплуатацию недостаточно, особенно на объектах с повышенными требованиями к надежности и безопасности, где требуются периодические проверки в рамках технического обслуживания.

Практическое значение знаний о токе короткого замыкания

Знание фактического значения тока короткого замыкания или сопротивления петли фаза-ноль позволяет решать целый комплекс практических задач. Прежде всего это обеспечение безопасности людей и сохранности оборудования. Согласно требованиям седьмого издания Правил устройства электроустановок, время автоматического отключения питания при повреждении изоляции и замыкании на корпус или нулевой защитный проводник в сетях напряжением до тысячи вольт не должно превышать 0,4 секунды. Выполнить это требование можно только в том случае, если ток короткого замыкания достаточен для гарантированного срабатывания электромагнитного расцепителя автоматического выключателя.

Правила устройства электроустановок предъявляют конкретные требования к кратности тока короткого замыкания по отношению к номинальному току аппарата защиты. Для автоматических выключателей, имеющих только электромагнитный расцепитель, а также для обеспечения времени отключения не более 0,4 секунды, необходимо руководствоваться требованиями пункта 1.7.79. В более общем случае, ссылаясь на пункт 7.3.139, можно говорить о том, что проводимость нулевых защитных проводников должна быть выбрана такой, чтобы при замыкании возникал ток, превышающий не менее чем в четыре раза номинальный ток плавкой вставки предохранителя и не менее чем в шесть раз ток расцепителя автоматического выключателя с обратнозависимой характеристикой. На практике часто пользуются правилом из Правил технической эксплуатации электроустановок потребителей, согласно которому при замыкании на нулевой защитный проводник ток короткого замыкания должен быть не менее чем 1,1 верхнего значения тока срабатывания мгновенно действующего расцепителя.

Если измеренное значение тока короткого замыкания оказывается ниже требуемого, допустимое время срабатывания защиты не гарантируется. Это означает, что при аварии автоматический выключатель может сработать не за 0,4 секунды, а за несколько секунд или даже минут, работая только в зоне тепловой защиты. За это время изоляция проводов нагреется до температуры плавления и воспламенения, что практически неизбежно приведет к пожару. Именно поэтому измерения сопротивления петли фаза-ноль и проверка соответствия тока короткого замыкания характеристикам аппаратов защиты являются обязательной частью приемо-сдаточных испытаний и периодических проверок электроустановок.

Инструментальное измерение параметров петли фаза-ноль

Полный расчет тока короткого замыкания аналитическим методом представляет собой сложную инженерную задачу, требующую знания множества исходных данных: мощности трансформатора на подстанции, индуктивных сопротивлений всех участков кабельных линий с учетом их взаимного расположения, переходных сопротивлений контактов. Даже самый тщательный расчет не сможет учесть все реальные факторы, такие как старение контактов или изменение влажности изоляции. Поэтому на практике предпочтение всегда отдается инструментальным измерениям с применением специализированных приборов.

Современный рынок предлагает широкий выбор профессиональных измерителей параметров петли фаза-ноль, стоимость которых начинается от десяти тысяч рублей и может достигать нескольких сотен тысяч для прецизионных приборов класса флагманских моделей. Принцип работы большинства из них основан на создании контролируемого короткого замыкания в измеряемой цепи на время нескольких периодов промышленной частоты. Измеритель фиксирует падение напряжения и ток, после чего вычисляет искомое сопротивление и прогнозируемый ток короткого замыкания. Примечательно, что существуют и стационарные решения для установки на DIN-рейку в распределительных щитах, позволяющие вести постоянный мониторинг состояния сети.

При проведении измерений важно помнить о технике безопасности, поскольку прибор искусственно создает режим, близкий к аварийному. Нельзя проводить измерения на оборудовании, находящемся под нагрузкой, особенно если речь идет о цепях с полупроводниковыми преобразователями или чувствительной электроникой, которую может вывести из строя кратковременная просадка напряжения. Обычно измерения выполняют в режиме холостого хода, отключив всех потребителей от проверяемой линии.

Дилемма: высокий или низкий ток короткого замыкания

В практике эксплуатации электроустановок сложилось неоднозначное отношение к величине тока короткого замыкания. С одной стороны, чем выше этот ток, тем легче обеспечить гарантированное срабатывание защиты и стабильность напряжения на нагрузке. С другой стороны, большие токи короткого замыкания несут серьезные разрушительные последствия и требуют применения более дорогой коммутационной аппаратуры с высокой отключающей способностью.

Низкий ток короткого замыкания доставляет немало хлопот. Помимо проблемы с несрабатыванием автоматических выключателей, он проявляется в виде значительного падения напряжения при включении мощной нагрузки. Лампы накаливания могут гореть вполнакала, а современная импульсная техника либо отключаться из-за пониженного напряжения, либо выходить из строя из-за нестабильности питания. В сетях с низким током короткого замыкания наблюдается сильная зависимость качества электроэнергии от времени суток и времени года: вечером, когда все включают освещение и бытовые приборы, напряжение может проседать ниже всех допустимых пределов. Выходом в такой ситуации становится не установка стабилизатора, который лишь частично решает проблему, а реконструкция питающей линии с увеличением сечения проводов и, возможно, замена трансформатора на подстанции.

Однако у низкого тока короткого замыкания есть и положительные стороны. Во-первых, можно применять более дешевые автоматические выключатели с низкой номинальной отключающей способностью, например 4,5 килоампера, которые значительно доступнее по цене. Во-вторых, в таких сетях относительно легко обеспечить селективность работы последовательно включенных аппаратов защиты, то есть добиться ситуации, когда при аварии отключается только поврежденная линия, а вводной автомат или автомат вышестоящий остается включенным, сохраняя питание на исправных участках.

Высокий ток короткого замыкания, характерный для сетей, приближенных к мощным подстанциям с кабельными линиями большого сечения, имеет свои проблемы. Главная из них - сложность обеспечения селективности: при мощном коротком замыкании могут одновременно сработать и нижестоящий, и вышестоящий автоматы, оставляя без электроэнергии значительную часть потребителей. Вторая проблема - необходимость установки автоматических выключателей с высокой отключающей способностью, не ниже 6 или 10 килоампер, а иногда и выше, что ведет к удорожанию щитового оборудования. Кроме того, при возникновении короткого замыкания в такой сети электродинамические усилия и термическое воздействие на проводники и шины достигают колоссальных величин, что может привести к механическим разрушениям.

Инженерные решения и рекомендации от специалистов

Что же делать практикующему специалисту при столкновении с проблемой несоответствия тока короткого замыкания требованиям нормативной документации? Алгоритм действий зависит от конкретной ситуации и доступных ресурсов. Если измерения показали, что ток короткого замыкания в конце линии недостаточен для гарантированного срабатывания установленного автомата, существует два принципиальных пути решения.

• Первый путь - увеличение тока короткого замыкания за счет снижения сопротивления петли фаза-ноль. Это достигается прокладкой новой питающей линии с большим сечением токопроводящих жил, заменой кабеля на участке от распределительного щита до розетки или оборудования. Если проблема носит системный характер и связана с недостаточной мощностью трансформаторной подстанции или большой протяженностью магистральных линий, вопрос решается на более высоком уровне, вплоть до реконструкции питающей сети и установки дополнительных трансформаторных мощностей.
• Второй путь, более быстрый и экономичный, заключается в изменении параметров аппарата защиты. Можно уменьшить номинальный ток автоматического выключателя, например, заменить автомат на двадцать пять ампер на шестнадцатиамперный. Также эффективной мерой является замена характеристики срабатывания с «С» на «В». Автоматы с характеристикой «В» имеют диапазон срабатывания электромагнитного расцепителя от трех до пяти номиналов, что позволяет им увереннее отрабатывать короткие замыкания в сетях с повышенным сопротивлением. Разумеется, при таком подходе приходится жертвовать максимально допустимой мощностью подключаемой нагрузки, но безопасность должна быть безусловным приоритетом.

Для сетей с высокими токами короткого замыкания ключевым требованием становится правильный выбор отключающей способности автоматов. Этот параметр, обозначаемый на корпусе в прямоугольнике, должен быть не меньше, чем максимально возможный ток короткого замыкания в начале защищаемого участка. Этого требует пункт 3.1.3 Правил устройства электроустановок. Кроме того, для обеспечения селективности в таких сетях часто приходится применять специальные селективные автоматические выключатели с регулируемой выдержкой времени срабатывания или устанавливать на вводе мощные рубильники, дублирующие функцию защитных аппаратов.

Заключение и призыв к профессиональному подходу

Подводя итог этому обширному материалу, можно с уверенностью сказать, что ток короткого замыкания и сопротивление петли фаза-ноль - это не абстрактные теоретические понятия, а фундаментальные параметры любой электроустановки, требующие самого пристального внимания на всех этапах жизненного цикла объекта. От их правильной оценки зависит не только бесперебойность электроснабжения, но и сохранность имущества, а главное - жизнь и здоровье людей, эксплуатирующих электрооборудование.

К сожалению, в погоне за экономией на стадии строительства или капитального ремонта нередко используются кабели заниженного сечения, дешевые автоматические выключатели с несоответствующими характеристиками, допускаются огрехи монтажа, увеличивающие переходные сопротивления в местах соединений. Все это в совокупности приводит к тому, что реальный ток короткого замыкания в розетках оказывается значительно ниже расчетного, а защита превращается в бесполезный декоративный элемент.

Компания «ТМ Электро» настоятельно рекомендует не пренебрегать электроизмерительными работами. Ввод объекта в эксплуатацию обязательно должен сопровождаться составлением протоколов испытаний, подтверждающих соответствие параметров сети требованиям действующих норм и правил. Периодичность дальнейших проверок должна определяться с учетом условий эксплуатации, но даже в самом благополучном случае интервал между измерениями не должен превышать трех лет. Помните, что профилактика всегда обходится дешевле, чем ликвидация последствий аварии, и пусть в ваших домах всегда будет надежное и безопасное электроснабжение.
