Эволюция и ключевые аспекты современных автоматических выключателей бюджетного сегмента

Сегодня это уже не просто устройства защиты, а современные инженерные продукты, сочетающие в себе высокую отказоустойчивость, продуманную эргономику и, что немаловажно, доступную стоимость. Их развитие — наглядный пример того, как глобализация производства и жёсткая конкуренция двигают весь рынок вперёд, заставляя даже в экономичном сегменте внедрять решения, ранее считавшиеся прерогативой premium-брендов.

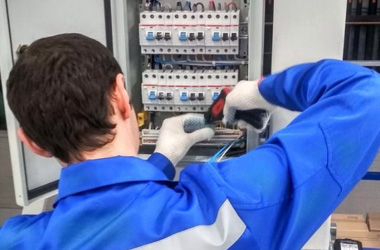

Профессиональный подход к выбору автоматических выключателей является неотъемлемой частью качественного электромонтажа. Правильно подобранное оборудование обеспечивает не только надежную защиту электрических цепей, но и безопасность всей системы в целом. Особое значение имеет соблюдение всех технических требований при установке аппаратов в распределительные щиты. Компания ТМ Электро предлагает комплексные решения для электромонтажа, включая подбор оборудования и профессиональный монтаж с соблюдением всех нормативов и рекомендаций производителей.

Фундаментальный сдвиг в проектировании и производстве

Кардинальное изменение кроется в самой философии создания аппаратов. Если ранее упор делался на минимальную себестоимость, часто в ущерб надёжности, то сегодня доминирует концепция «оптимальной отказоустойчивости». Производители научились тонко балансировать между ценой и потребительскими свойствами, активно внедряя решения, апробированные в более дорогих линейках. Это стало возможным благодаря стандартизации и консолидации производства на глобальных технологических площадках. Многие аппараты различных торговых марок производятся на одних и тех же конвейерах гигантских заводов, что позволяет добиться невиданной ранее стабильности характеристик и повторяемости параметров даже при массовом выпуске.

Ключевые технические аспекты, определяющие качество современного аппарата

При выборе оборудования мы рекомендуем обращать внимание на следующие критически важные параметры, которые стали своего рода отраслевым стандартом для данного класса.

Продуманная внутренняя архитектура и точность компонентов

Тепловой расцепитель: Его сердце — калиброванная биметаллическая пластина. В современных аппаратах её параметры стабилизированы, а регулировочный узел надёжно защищён от вибраций и несанкционированного вмешательства (часто фиксатором резьбы и защитной пластиной), что гарантирует стабильность тока срабатывания на протяжении всего срока службы. Затягивание регулировочного винта, доступного только на заводе-изготовителе, уменьшает ток срабатывания, а выкручивание — увеличивает, что крайне опасно, так как может привести к неотключению при перегрузке.

Электромагнитный расцепитель: Его катушка и сердечник рассчитаны так, чтобы обеспечивать чёткое и моментальное отключение при коротком замыкании, строго в рамках заявленной характеристики (B, C, D). Диапазоны срабатывания для характеристик B, C и D чётко нормированы, что обеспечивает селективность по току.

Дугогасительная система: Конструкция камеры, разработанная с помощью компьютерного моделирования и тысяч испытаний, включает в себя набор металлокерамических пластин, которые не только дробят и охлаждают электрическую дугу, но и выделяют при нагреве газы, способствующие её эффективному гашению. Это напрямую влияет на номинальную отключающую способность (Icn) — ключевой параметр, указывающий на максимальный ток короткого замыкания, который аппарат способен отключить без разрушения.

Безопасность и долговечность коммутации

Качество клемм: Использование латуни с высокой электропроводностью и стойкостью к окислению — это уже обязательное требование. Такие клеммы обеспечивают минимальное переходное сопротивление, что предотвращает чрезмерный нагрев.

Момент затяжки: Соблюдение рекомендованного производителем момента (обычно в диапазоне 2.0 - 2.5 Н·м) критически важно. Превышение усилия может привести к деформации токоведущих частей и корпуса, а недостаточное — к ослаблению контакта под влиянием температурных деформаций («текучести» металла) и последующему нагреву. Для соблюдения этого параметра мы настоятельно рекомендуем использовать динамометрический инструмент.

Прочность корпуса: Усиленная конструкция с дополнительными точками крепления (например, увеличенное количество заклёпок) обеспечивает стойкость к механическим нагрузкам при затяжке и целостность внутренней схемы при отключении высоких токов.

Эргономика и удобство инсталляции

• Универсальность подключения: Современные стандарты де-факто предусматривают возможность подвода питания как сверху, так и снизу, что снимает множество вопросов и исключает ошибки монтажа.
• Надёжная фиксация: Прочный защёлкивающийся механизм с фиксацией в двух положениях упрощает установку и снятие с DIN-рейки.
• Совместимость с шинами: Клеммы сконструированы для работы как с универсальными гребенчатыми шинами (FORK), так и с PIN-шинами.

Особое внимание на вводные линии

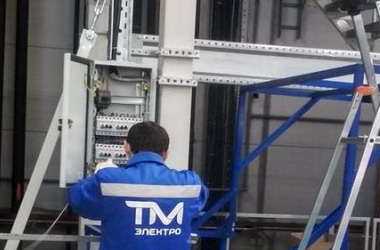

Отдельно и крайне важно остановиться на выборе аппаратов для вводно-распределительных устройств (ВРУ).

Номинальная отключающая способность (Icn): Для групповых линий внутри квартирной или этажной панели значение в 4500 А часто является достаточным, так как реальный ток короткого замыкания (КЗ) в конце линии редко превышает 1000-1500 А благодаря сопротивлению кабелей. Однако для вводного автомата мы категорически не рекомендуем использовать аппараты с Icn = 4500 А.

Почему это критично? Вводной автомат устанавливается в точке, где доступная мощность КЗ от трансформаторной подстанции максимальна. Даже если расчёт показывает значение в 3000-4000 А, всегда существует риск изменения конфигурации сети (например, модернизация подстанции, перекладка кабелей большего сечения), который приведёт к росту тока КЗ. Кроме того, существуют переходные процессы, при которых ток КЗ в первый момент может существенно превышать установившиеся значения.

Рекомендация: На ввод необходимо устанавливать аппараты с повышенной отключающей способностью — не менее 6000 А (6 кА). Это обеспечивает существенный запас по прочности и гарантирует, что в случае возникновения аварии именно вводной аппарат корректно и безопасно отключит цепь, предотвращая её разрушение и потенциальное возгорание. Это вопрос не перестраховки, а профессионального расчёта рисков и обеспечения селективности.

Итог: новое понимание «бюджетности»

Таким образом, современный автоматический выключатель экономичного сегмента перестал быть просто «дешёвым». Он стал рациональным и предсказуемым. Это продукт, в котором оптимизирована себестоимость производства за счёт масштаба и отточенных технологий, при этом ключевые параметры надёжности, безопасности и удобства выведены на уверенный уровень. Для нас, как для специалистов, это означает возможность предлагать клиентам сбалансированные решения, обеспечивающие необходимый и достаточный уровень защиты для большинства объектов. Постоянная эволюция этих линеек, основанная на обратной связи с рынком, — это та новая реальность, которая работает на всех.
