Газоразрядные лампы

Газоразрядные лампы представляют собой особый класс осветительных приборов, принцип действия которых основан на излучении света, возникающем при прохождении электрического разряда через ионизированный газ или пары металлов. Эти устройства занимают значительное место в современной светотехнике, предлагая альтернативу как традиционным лампам накаливания, так и активно развивающимся светодиодным технологиям. Появление электрического освещения стало одним из ключевых достижений цивилизации. На протяжении большей части двадцатого века повсеместно использовались лампы накаливания, где источником света служила раскаленная вольфрамовая нить. Однако эти приборы обладают существенным недостатком — низким коэффициентом полезного действия, поскольку значительная часть потребляемой энергии преобразуется не в видимый свет, а в тепло. Это послужило стимулом для поиска более эффективных решений, среди которых важную роль заняли газоразрядные источники света, отличающиеся повышенной экономичностью и долговечностью.

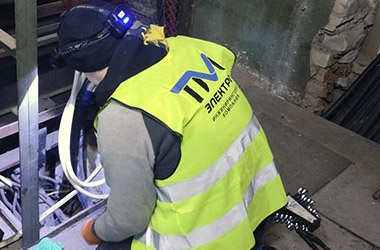

Электролаборатория обеспечивает полный комплекс услуг по подключению и диагностике электрооборудования, включая осветительные сети с газоразрядными лампами, с использованием современного оборудования и силами аттестованных специалистов.

Многообразие газоразрядных ламп чрезвычайно велико. Они применяются для организации внутреннего и внешнего освещения, в мощных прожекторных установках, в рекламных конструкциях и автомобильной светотехнике. К этому типу относятся знакомые многим линейные люминесцентные лампы, компактные энергосберегающие светильники, яркие ксеноновые фары, создающие характерное свечение неоновые трубки, а также используемые для освещения магистралей и промышленных зон дуговые ртутные и натриевые лампы. Их объединяет общий физический принцип работы, хотя конструктивное исполнение и особенности эксплуатации могут сильно различаться. Все эти приборы используют электрическую энергию для создания устойчивого разряда в газовой среде, что принципиально отличает их от ламп, где свет генерируется за счет теплового излучения.

Для систематизации обширного семейства газоразрядных ламп используются различные классификационные признаки

Одним из основных является принцип генерации видимого излучения. Согласно этому критерию, выделяют несколько групп. В газосветных лампах свечение возникает непосредственно в объеме газа при его ионизации. Типичным примером служат неоновые рекламные трубки, наполненные инертным газом, которые излучают свет характерного красно-оранжевого оттенка. В люминесцентных лампах видимое излучение создается не газом, а специальным веществом — люминофором, покрывающим внутреннюю поверхность колбы. Этот слой преобразует невидимое ультрафиолетовое излучение газового разряда в свет, комфортный для человеческого зрения. Третью группу составляют электродосветные лампы, где основным источником света является раскаленный катод; такие устройства часто применяются в качестве индикаторов.

Другим важным параметром классификации служит рабочее давление внутри колбы прибора.

Лампы низкого давления, к которым относятся большинство люминесцентных светильников, характеризуются высокой экономичностью и широким распространением в бытовых и офисных помещениях. Лампы высокого давления, например, дуговые ртутные или металлогалогенные, отличаются большой мощностью и интенсивным световым потоком, что обуславливает их применение для уличного и промышленного освещения. Принцип действия газоразрядной лампы удобно рассмотреть на примере обычной люминесцентной лампы. Ее основой является герметичная стеклянная трубка, внутренние стенки которой покрыты слоем люминофора. В колбу введены пары ртути в точно дозированном количестве, а на ее концах расположены электроды. При подаче напряжения между электродами возникает электрическое поле, вызывающее ионизацию паров ртути и формирование газового разряда.

Этот разряд является источником ультрафиолетового излучения. Попадая на слой люминофора, ультрафиолетовые кванты преобразуются в кванты видимого света, спектр которого зависит от состава люминесцентного покрытия. Для запуска такого разряда часто недостаточно напряжения обычной электрической сети, поэтому в цепь питания включаются дополнительные элементы — дроссели и стартеры в классических схемах или более современные электронные пускорегулирующие аппараты. Эти устройства обеспечивают необходимый для зажигания разряда высоковольтный импульс, а затем стабилизируют рабочий ток лампы. Конструкция компактных энергосберегающих ламп, по сути, повторяет описанный принцип, но стеклянная трубка для экономии места имеет сложную изогнутую форму, а вся управляющая электроника размещается в компактном блоке в основании цоколя.

Дуговые ртутные лампы, известные под аббревиатурой ДРЛ, работают по схожей схеме, но с важными отличиями. Источником ультрафиолета в них служит специальная кварцевая горелка, размещенная внутри основной колбы. В этой горелке, заполненной парами ртути, горит мощный дуговой разряд. Кварцевое стекло горелки свободно пропускает ультрафиолетовое излучение, которое затем заставляет светиться люминофорное покрытие на внутренней поверхности внешней колбы. Колба ДРЛ заполнена азотом, что обеспечивает необходимые тепловые и электрические условия для стабильной работы горелки. Наряду с ртутными, широкое применение нашли дуговые натриевые лампы, излучающие специфический золотисто-желтый свет. В этих лампах разряд происходит в парах натрия. Они обладают рекордной светоотдачей среди всех газоразрядных источников и часто используются для освещения автомобильных дорог и тоннелей.

Отдельную группу составляют металлогалогенные лампы, в колбу которых, помимо ртути и инертного газа, добавлены специальные излучающие добавки — галогениды различных металлов. Это позволяет в широких пределах управлять спектральным составом излучения, добиваясь отличной цветопередачи и высокой яркости. Такие лампы нашли применение в архитектурной подсветке, освещении спортивных сооружений и торговых залов. Ксеноновые лампы, дающие яркий белый свет, близкий к дневному, используются не только в проекционной технике и мощных прожекторах, но и в фарах современных автомобилей. Все перечисленные разновидности демонстрируют ключевые преимущества газоразрядной технологии, к которым, в первую очередь, относят высокую энергетическую эффективность. Они способны генерировать значительно больше света на единицу потребленной мощности по сравнению с лампами накаливания.

Вторым важнейшим достоинством является продолжительный срок службы, который у многих моделей может достигать десяти-двадцати тысяч часов, что в десятки раз превышает ресурс традиционной лампочки. Эти факторы обусловили долговременное доминирование газоразрядных источников в сферах, требующих экономичного и надежного освещения больших площадей. Однако данные приборы имеют и определенные недостатки. Для их работы, как правило, необходима пускорегулирующая аппаратура, что усложняет схему подключения и повышает общую стоимость осветительной системы. Многие типы ламп, особенно ртутные, содержат токсичные вещества, что требует специальных мер предосторожности при эксплуатации и особой процедуры утилизации по окончании срока службы. Некоторые газоразрядные лампы имеют длительный период выхода на рабочий режим после включения, а также могут быть чувствительны к положению в пространстве и колебаниям напряжения в сети.

Исторический путь развития газоразрядных ламп

История газоразрядных источников света представляет собой длительную и увлекательную цепь научных открытий и инженерных решений, предшествовавших появлению массовых электрических осветительных приборов. Ее истоки уходят в XVII-XVIII века, когда исследователи только начали изучать природу электрических явлений и свечения газов.

Начальной точкой в истории газоразрядных ламп принято считать наблюдения французского астронома Жана Пикара, сделанные в 1675 году. При переносе ртутного барометра в темноте он заметил слабое свечение в верхней части трубка, возникавшее, как позже выяснилось, из-за электризации паров ртути от трения. Это явление, известное как «свечение барометра», долгое время оставалось любопытной загадкой, не имеющей практического объяснения. В XVIII веке голландский ученый Питер ван Мушенбрук, создатель знаменитой «лейденской банки», также отмечал свечение газов в вакуумированных стеклянных сосудах при пропускании через них электрических зарядов. Эти опыты заложили основу понимания взаимосвязи электричества и свечения разреженных сред.

Существенный прорыв произошел в XIX веке, ознаменованном бурным развитием электротехники. Пионером в создании первых действующих приборов стал немецкий стеклодув и изобретатель Генрих Гейслер. В 1855 году он сконструировал стеклянную трубку с двумя впаянными платиновыми электродами, из которой с помощью ртутного насоса можно было откачать воздух до низкого давления, а затем заполнить ее различными газами. При подключении к индукционной катушке (катушке Румкорфа) трубка Гейслера начинала ярко светиться, причем цвет свечения зависел от вида газа: неон давал красно-оранжевое свечение, аргон — сиренево-голубое, углекислый газ — белое. Хотя «трубки Гейслера» использовались в основном для научных демонстраций и создания эффектных световых инсталляций, они стали прообразом всех последующих газоразрядных приборов. В этот же период британский физик Уильям Крукс, проводя опыты с сильно разреженными трубками (давление около 0.01 мм рт. ст.), открыл так называемые «катодные лучи» — поток электронов, вызывавший флуоресценцию стекла. Это открытие имело фундаментальное значение для физики, хотя сами «трубки Крукса» не были эффективными источниками света.

Следующий шаг к практическому применению был сделан на рубеже XIX-XX веков. Французский ученый Жорж Клод, ученик и последователь первооткрывателя неона, Уильяма Рамзи, в 1910 году представил публике первую коммерчески успешную неоновую лампу для рекламного освещения. Клод усовершенствовал технологию очистки и наполнения газом, а также разработал надежные электроды, что позволило значительно увеличить срок службы трубок. Его компания «Claude Neon» быстро распространила неоновую рекламу по всему миру, сделав яркие вывески символом городских улиц 1920-1930-х годов. Параллельно велись работы над лампами, пригодными для общего освещения. В 1901 году американский изобретатель Питер Хьюитт запатентовал ртутную лампу низкого давления, работавшую на переменном токе и дававшую неприятный для глаза сине-зеленый свет. Для преобразования его спектра в 1926 году немецкий физик Эдмунд Гермер предложил нанести на внутреннюю поверхность лампы слой люминофора, преобразующего ультрафиолетовое излучение ртутного разряда в белый свет. Эта идея, позже выкупленная и доработанная корпорацией «General Electric», легла в основу первой массовой люминесцентной лампы, представленной публике на Всемирной выставке в Нью-Йорке в 1939 году.

В середине XX века технология стремительно развивалась. В 1931 году были созданы дуговые ртутные лампы высокого давления (ДРЛ), а в 1932 году — натриевые лампы низкого давления, отличавшиеся высокой светоотдачей, но монохроматическим желтым светом. Прорывом в качестве света стало изобретение в 1960-х годах металлогалогенных ламп, где добавление галогенидов различных металлов в горелку позволило получить яркий белый свет с отличной цветопередачей. Примерно в то же время были разработаны ксеноновые лампы сверхвысокого давления, дающие мощный поток света, близкий к солнечному. В СССР и позднее в России развитие газоразрядной светотехники шло по аналогичному пути, но с акцентом на промышленное и уличное освещение. Отечественные лампы ДРЛ, ДРТ, ДНаТ и люминесцентные светильники стали стандартом для освещения заводов, улиц, стадионов и общественных зданий.

История газоразрядных ламп — это яркий пример того, как фундаментальное научное наблюдение, пройдя через череду изобретений и инженерных усовершенствований, преобразовалось в технологию, на десятилетия определившую облик искусственного освещения. От демонстрационных трубок Гейслера до мощных прожекторов стадионов и экономичных люминесцентных светильников — этот путь отражает непрерывный поиск более эффективных, долговечных и безопасных способов получения искусственного света.

Технические аспекты, нормативные требования и правила эксплуатации газоразрядных ламп

При проектировании, монтаже и эксплуатации осветительных установок с газоразрядными лампами необходимо строго соблюдать комплекс технических и нормативных документов. Эти документы регламентируют вопросы электробезопасности, пожарной безопасности, создания качественной световой среды и экологической безопасности ввиду особенностей конструкции и принципа действия таких источников света.

1. Нормативные документы по устройству электроустановок (ПУЭ)

Основным руководящим документом для проектировщиков и монтажников являются «Правила устройства электроустановок» (ПУЭ), в частности глава 6.3 «Осветительные приборы и электроустановочные устройства». ПУЭ устанавливают следующие ключевые требования для установок с газоразрядными лампами:

• Пускорегулирующая аппаратура (ПРА): Для включения ламп в электрическую сеть должны применяться пускорегулирующие аппараты, соответствующие типу и мощности лампы (п. 6.3.17). Это необходимо для обеспечения надежного зажигания, стабилизации рабочего тока и подавления радиопомех.
• Компенсация реактивной мощности: Из-за наличия индуктивных элементов (дросселей) в электромагнитных ПРА газоразрядные лампы характеризуются низким коэффициентом мощности (cos φ). ПУЭ (п. 6.3.20) требуют компенсации реактивной мощности, как правило, с помощью конденсаторов, включаемых параллельно цепи питания. Для трехфазных сетей конденсаторы рекомендуется включать по схеме треугольника, распределяя их по фазам равномерно.
• Защита от перенапряжений: Схемы с ПРА, особенно устаревшими электромагнитными, могут генерировать импульсные перенапряжения в момент зажигания лампы. ПУЭ рекомендуют предусматривать меры защиты изоляции питающих проводов (п. 6.3.19).
• Требования к проводке и заземлению: Сечение и тип проводки должны выбираться с учетом как рабочего тока, так и пусковых токов, которые могут в 1.5-2 раза превышать номинальные. Все металлические корпуса светильников, пускорегулирующей аппаратуры подлежат обязательному защитному заземлению (занулению) в соответствии с требованиями главы 1.7 ПУЭ.
• Установка в пожароопасных зонах: В помещениях с повышенной пожарной опасностью допускается применение только закрытых или герметичных светильников с соответствующей степенью защиты (IP), исключающей выпадение деталей лампы при разрушении колбы (раздел 7 ПУЭ).

2. Государственные стандарты (ГОСТ) на газоразрядные лампы и светильники

Качество, безопасность и взаимозаменяемость ламп и светильников определяются рядом государственных стандартов.

• ГОСТ Р МЭК 60432-2-2011: «Лампы электрические. Требования безопасности. Часть 2. Лампы накаливания, разрядные лампы (кроме флуоресцентных) и аналогичные им лампы». Этот стандарт устанавливает требования к механической и электрической прочности, безопасности контактов, термостойкости и устойчивости к воздействию влаги и пыли.
• ГОСТ Р МЭК 60598-1-2011: «Светильники. Часть 1. Общие требования и методы испытаний». Стандарт регламентирует безопасность светильников в целом: защиту от поражения электрическим током, пожароопасность, механические и термические характеристики.
• ГОСТ Р 54350-2015: «Приборы осветительные. Светотехнические требования и методы испытаний». Определяет ключевые светотехнические параметры: световой поток, силу света, кривые светораспределения, коэффициент пульсации светового потока.
• ГОСТ Р 53073-2008: «Лампы разрядные. Требования безопасности». Конкретизирует требования к лампам, содержащим ртуть и другие опасные вещества, включая маркировку, прочность цоколей и меры по предотвращению утечки наполнителя.
• Стандарты на конкретные типы ламп: Существуют отдельные стандарты, например, ГОСТ Р 53077-2008 на металлогалогенные лампы, ГОСТ 27699-88 на лампы ДРЛ, ГОСТ Р 55708-2013 на натриевые лампы высокого давления (ДНаТ), которые детально описывают их электрические, световые и геометрические параметры.

3. Гигиенические требования и санитарные нормы

Поскольку газоразрядные лампы работают в сетях переменного тока, они являются источником пульсаций светового потока, что может негативно сказываться на зрении и самочувствии людей. Также важны вопросы экологии и утилизации.

• СанПиН 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания» (Раздел V. Требования к освещению). В данных нормах установлены требования к освещенности различных помещений, равномерности освещения, показателю дискомфорта, а также к коэффициенту пульсации освещенности (Кп).
  • Для большинства рабочих помещений (офисы, учебные классы, производственные цеха) Кп не должен превышать 10%.
  • Для помещений, связанных с точными зрительными работами (чертежные бюро, лаборатории, операционные), допустимый Кп снижается до 5%.
  • Высокочастотные электронные ПРА (ЭПРА) позволяют снизить Кп до 1-3%, в то время как устаревшие электромагнитные ПРА с лампами, включенными в две фазы (схема «расщепленной фазы»), дают Кп около 25-40%, что недопустимо для постоянных рабочих мест.
• Требования к ультрафиолетовому излучению: Для ламп с поврежденным или некачественным люминофорным покрытием (особенно старые ЛЛ и ДРЛ) возможно повышенное проникновение УФ-излучения. СанПиН устанавливает предельно допустимые уровни УФ-облучения, которых следует придерживаться.
• Шумовые характеристики: Электромагнитные дроссели в ПРА могут создавать низкочастотный гул (стробоскопический эффект). Современные ЭПРА и качественные электромагнитные аппараты с надежной фиксацией сердечника должны обеспечивать уровень шума в пределах санитарных норм (обычно не более 20-25 дБА в жилых и офисных помещениях).
• Гигиенические требования к утилизации ртутьсодержащих ламп (ГРЛ). СанПиН 2.1.7.1322-03 «Гигиенические требования к размещению и обезвреживанию отходов производства и потребления». Все газоразрядные лампы, содержащие ртуть (люминесцентные, ДРЛ, металлогалогенные и др.), относятся к I классу опасности (чрезвычайно опасные отходы). Запрещено:
  • Выбрасывать их в контейнеры с бытовыми отходами.
  • Складировать и хранить без специальной тары, предотвращающей механическое разрушение.
  • Осуществлять самостоятельное обезвреживание (демеркуризацию) вне специализированных установок.

Организации и граждане обязаны сдавать отработанные ГРЛ по договору специализированным предприятиям, имеющим лицензию на сбор, транспортировку и демеркуризацию ртутьсодержащих отходов. На предприятиях должен быть организован учет образования и движения таких отходов. При случайном разрушении лампы в помещении необходимо немедленно провести демеркуризацию по специально разработанным инструкциям с использованием демеркуризационных наборов.

4. Эксплуатационные рекомендации и меры безопасности

На основе указанных нормативов формируются конкретные эксплуатационные требования:

• Монтаж и подключение должны выполняться квалифицированным персоналом с соблюдением схем, указанных в паспорте на светильник или ПРА.
• Необходимо контролировать соответствие напряжения в сети номинальному для лампы и ПРА. Пониженное напряжение затрудняет зажигание, повышенное – сокращает срок службы.
• При замене ламп следует убедиться, что они остыли. Использовать лампы только той мощности и типа, на которую рассчитан светильник и ПРА.
• Запрещается устанавливать газоразрядные лампы в светильники, не предназначенные для них (например, в плафоны для ламп накаливания), из-за риска перегрева, пожара и отсутствия необходимой защиты от УФ-излучения.
• Организации должны иметь паспорта опасных отходов и журналы учета движения отработанных ртутьсодержащих ламп, заключив договор на их утилизацию.

Соблюдение этого комплекса технических регламентов, государственных стандартов и санитарно-гигиенических норм является обязательным условием для безопасной, эффективной и долговечной работы осветительных систем на основе газоразрядных ламп, а также для минимизации их негативного воздействия на здоровье людей и окружающую среду.

Несмотря на активное развитие светодиодных технологий, газоразрядные лампы по-прежнему занимают значительную нишу на рынке светотехнического оборудования. Их применение остается экономически оправданным в тех областях, где требуются мощные и эффективные источники света с высокими эксплуатационными характеристиками. Понимание физических принципов работы, знание особенностей различных типов и конструкций этих приборов позволяют грамотно подходить к проектированию систем освещения, выбирая оптимальное решение для конкретных технических и экономических условий. История развития газоразрядных ламп тесно связана с фундаментальными открытиями в области электричества и оптики, а их современные модификации продолжают служить важным инструментом в создании комфортной и безопасной световой среды.
