Как пересчитать сопротивление к определенной температуре

Давайте поговорим просто, но точно о двух вещах, которые на первый взгляд кажутся близкими, а на самом деле — как небо и земля: сопротивление изоляции и сопротивление постоянному току.

Да, оба термина содержат слово «сопротивление» — и да, оба измеряются в омах. Но это где-то так же похоже, как говорить про «воду в стакане» и «воду в океане» — одинаковое вещество, совершенно разные масштабы и смыслы.

Сопротивление постоянному току — это то, как сильно материал «сопротивляется» протеканию электрического тока через себя. Это свойство самого проводника: медного провода, спирали лампочки, резистора. Чем выше это сопротивление — тем меньше тока пройдёт при одном и том же напряжении. Именно его мы измеряем, когда проверяем целостность цепи или подбираем резистор для схемы. Это сопротивление — неизбежное, нужное, иногда даже полезное. Оно определяет, как работает устройство.

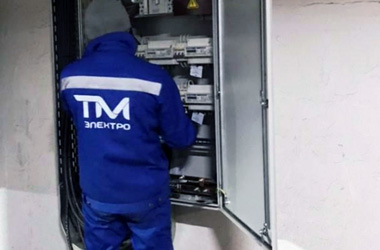

Профессиональное измерение сопротивления изоляции проводится с помощью мегаомметра для проверки состояния изоляционных материалов.

А вот сопротивление изоляции — это совсем другая история. Здесь речь уже не о том, чтобы ток шёл по проводу, а о том, чтобы он не шёл туда, куда не должен. Представь: у тебя есть медный провод, покрытый пластиковой оболочкой. Ток должен бежать внутри меди — и ни за что не должен выйти наружу. Сопротивление изоляции как раз и показывает, насколько хорошо эта оболочка справляется со своей задачей. Если она треснула, намокла, старая или грязная — сопротивление падает, и ток начинает «утекать»: через корпус, через землю, через соседний провод. Это уже не работа устройства — это его авария. И если сопротивление постоянному току может быть в единицах или десятки ом, то сопротивление изоляции — в миллионах, а то и миллиардах ом. Когда ты измеряешь его мегаомметром — ты не проверяешь, как работает лампа. Ты проверяешь, не станет ли этот провод причиной удара током, пожара или выхода из строя всей системы.

Так что сходство — только в названии. А различие — в сути: одно помогает устройству работать, другое — предотвращает его катастрофу. Первое — инженерная задача, второе — вопрос безопасности. И если ты забудешь эту разницу — ты можешь замерить «нормальное» сопротивление провода, а потом случайно закоротить всю квартиру, потому что изоляция давно превратилась в «проводник».

Сопротивление изоляции

Когда мы говорим об электрической машине или кабеле, перед нами — не просто проводник и изоляция, а сложная система, где каждая деталь играет свою роль: токопроводящая жила — это магистраль, по которой должен течь ток строго по заданному пути; а изоляция — это невидимый щит, который не даёт току выйти наружу, защищая людей от поражения, оборудование от пробоев и саму жилу от механических повреждений, влаги, пыли и коррозии.

При измерении сопротивления изоляции — Rx — мы используем мегаомметр, который подаёт на голую жилу стабильное постоянное напряжение, обычно от 500 В до 5 кВ, и измеряет микроскопический ток утечки, который «просачивается» сквозь изоляционный материал. Чем лучше изоляция — тем меньше этот ток. И наоборот: если она треснула, пропиталась влагой, стареет, загрязнена — сопротивление резко падает, ток утечки возрастает, и значение Rx стремится к нулю. Это логично: плохая изоляция — как дыра в шланге, через которую вода (в нашем случае — ток) уходит туда, куда не должна. Но возникает важный вопрос: куда именно утекает ток? Когда мы замеряем сопротивление изоляции голой шины — например, медной полосы в распределительном щите — то куда же он девается? Ответ прост, но глубок: ток утекает не в «ничто», а через поверхностные пути — через пыль, влагу, окислы, конденсат, даже через воздух при высокой влажности — всё это создаёт параллельные «микро-проводники» между шиной и заземлёнными конструкциями, корпусом, соседними фазами. Именно эти паразитные пути и определяют измеренное значение Rx. Поэтому в условиях повышенной влажности или загрязнённых помещениях показания могут быть занижены — и это не обязательно означает дефект изоляции, а может быть следствием внешних условий.

Именно поэтому нормы требуют, чтобы значение Rx было выше установленного предела — не просто ради цифры, а потому что это гарантия безопасности. Если Rx достаточно велик — значит, изоляция сохранила свои свойства, не разрушена, не пропитана влагой, и оборудование можно эксплуатировать без риска. А если значение падает ниже допустимого — это тревожный сигнал: возможно, началось старение материала, образовалась микротрещина, произошло увлажнение, или даже есть скрытый пробой. Такие изменения — не всегда мгновенные, они часто развиваются годами. И вот здесь важно понимать: мы не просто измеряем цифру — мы читаем историю оборудования.

С другой стороны, сопротивление постоянному току — это совсем другая история. Здесь мы измеряем, насколько хорошо сама токопроводящая жила проводит ток. Для этого применяется либо классическая схема «амперметр-вольтметр», либо специальный прибор — микроомметр, способный измерять сопротивления в доли ома. Суть проста: по закону Ома, R = U/I. Чем ближе результат к нулю — тем лучше проводник. Оборванный провод — бесконечное сопротивление. Повреждённая жила — резкий скачок. Плохой контакт — рост сопротивления. Мы сравниваем полученные значения с заводскими данными, чтобы уловить малейшие изменения: если сопротивление жилы увеличилось на 10–20% за несколько лет — это может означать окисление контактов, перегрев, частичный обрыв проволочек в многожильном проводе. Если же оно стало ниже — возможно, добавились параллельные пути, например, из-за некорректного подключения или замыкания на корпус.

Но ключевая загвоздка — в том, что ни одно из этих сопротивлений не является постоянным. Они зависят от температуры, влажности, давления, времени воздействия напряжения и даже от того, как долго вы держали щупы. Особенно сильно влияет температура. У металлических проводников сопротивление растёт с нагревом — это физика. У изоляции же, наоборот, сопротивление падает при повышении температуры — потому что тепловая энергия «разгоняет» заряды внутри диэлектрика, усиливая утечку.

Поэтому сравнение значений — это не просто «проверил и сравнил». Это — точная научная процедура. В советских паспортах оборудования часто указывались эталонные значения, приведённые к +15 °C или +20 °C — стандарт для холодных лабораторий и умеренного климата. А вот у импортного оборудования, особенно европейского или китайского, часто нормы приводятся к +75 °C — температуре, при которой машина работает под нагрузкой. На первый взгляд — странно: почему так высоко? Потому что в реальной эксплуатации оборудование нагревается. Если вы измерили Rx при +25 °C, а заводское значение дано при +75 °C — вам нужно пересчитать его по формуле, иначе вы можете ошибочно решить, что изоляция «сдохла», когда на самом деле всё в порядке.

Это не каприз производителя — это реалистичный подход. Ты не проверяешь двигатель в прохладной комнате, ты проверяешь его после часа работы в цеху при +40 °C. И если ты не приводишь показания к одному условию — ты сравниваешь яблоки с апельсинами.

Так что, когда вы берёте в руки мегаомметр или микроомметр — вы не просто «щупаете провода». Вы становитесь диагностом. Вы читаете язык материалов, понимаете, как они меняются со временем, как реагируют на тепло, влагу, нагрузку. Вы видите не цифры — вы видите состояние здоровья оборудования. И если в один день вы заметили, что Rx упал с 5 ГОм до 800 МОм при одной и той же температуре — это не просто «немного хуже». Это сигнал: изоляция начала деградировать. Начинается процесс, который, если его не остановить, приведёт к пробою, пожару, аварии.

А если вы знаете, как правильно приводить показания к эталонной температуре — вы не только спасаете оборудование. Вы спасаете людей.

Именно поэтому в электротехнике нет мелочей. Даже цифра на экране — это история. А вы — её читатель.

Как привести сопротивление постоянному току к определенной температуре

Теперь перейдём к самому важному — практической части: как привести измеренное сопротивление постоянному току к эталонной температуре, чтобы корректно сравнить его с заводскими данными. Это не просто математическая уловка — это ключ к точной диагностике. Потому что если вы замерили сопротивление жилы в цеху при +32 °C, а в паспорте указано значение при +15 °C — без пересчёта вы рискуете принять исправное оборудование за неисправное, или наоборот — пропустить скрытый дефект.

Суть проста, но физически обоснована: сопротивление металлического проводника — будь то медь или алюминий — изменяется почти линейно с температурой. И этот переход описывается формулой, основанной на свойстве материала «сопротивляться» движению электронов по-разному при разной тепловой энергии. Формула выглядит так:

R(t₁) / R(t₂) = (K + t₁) / (K + t₂)

Здесь R(t₁) и R(t₂) — сопротивления при двух разных температурах, а K — это так называемая температурная константа, зависящая от материала. Для меди она равна 235, для алюминия — 245. Почему именно эти числа? Потому что они эмпирически подобраны так, чтобы формула максимально точно описывала поведение металлов в диапазоне от −40 °C до +100 °C. Это не случайные цифры — это результат десятилетий экспериментов, заложенных в стандарты.

Допустим, вы измерили сопротивление медного провода при температуре +28 °C и получили значение 1,72 Ом. А в паспорте оборудования указано сопротивление при +15 °C. Чтобы понять, нормально ли это, нужно пересчитать ваше значение в эквивалент при +15 °C. Для этого применяют ту же формулу, преобразованную под конкретный случай:

R₁₅ = R(t) × (235 + 15) / (235 + t)
Или, если мы хотим выразить её в виде удобной для расчётов формы:
R₁₅ = R(t) × 250 / (235 + t)

Подставляем:
R₁₅ = 1,72 × 250 / (235 + 28) = 1,72 × 250 / 263 ≈ 1,63 Ом
Теперь сравниваем: если заводское значение — 1,60 Ом — значит, ваш результат почти идеален. Разница всего 2% — всё в порядке. Но если бы вы не пересчитали и просто сравнили 1,72 с 1,60 — вы могли бы ошибочно заключить, что провод нагрелся, окислился или повреждён, тогда как на самом деле всё в норме — просто вы замерили при более высокой температуре, а металл естественно стал немного «сопротивляться» сильнее.

Эту формулу можно использовать и в обратную сторону — если вам нужно узнать, какое сопротивление будет при рабочей температуре, например, +70 °C, когда машина работает под нагрузкой. Тогда вы берёте R₁₅ и рассчитываете R(70). Это особенно важно при анализе тепловых режимов двигателей, трансформаторов, кабельных линий — ведь именно при работе они греются, и именно при этих температурах и должны быть проверены параметры.

И да — делать это можно и на бумаге, и на телефоне. В полевых условиях — открываете калькулятор, вводите три числа: измеренное сопротивление, температуру и константу K — и через секунду знаете, стоит ли бить тревогу. Можно даже завести шаблон в Excel или в мобильном приложении — и тогда каждое измерение превращается в точный диагноз.

Важно помнить: эта формула работает только для чистых металлов — меди, алюминия, серебра — и только при измерении сопротивления постоянному току. Она не применима к изоляции, к полупроводникам, к композитным материалам. Для них свои законы, свои коэффициенты, другие зависимости — и там уже нужен другой подход. Но для медных и алюминиевых жил — это золотой стандарт, который сохранился ещё со времён СССР и до сих пор используется во всём мире.

Потому что в электротехнике, как и в медицине, нельзя ставить диагноз по показаниям «как есть». Нужно приводить их к общему знаменателю — к эталонным условиям. Только тогда цифры становятся информацией, а информация — решением. А решение — может спасти не только оборудование, но и жизнь.

Как пересчитать сопротивление изоляции

Пересчёт сопротивления изоляции — Rx — к эталонной температуре, в отличие от приведения омического сопротивления, не столь массово применяется на практике: чаще всего достаточно зафиксировать значение в мегаомах и коэффициент абсорбции. Но если вы сталкиваетесь с необходимостью точного сравнения — например, при анализе протоколов с разными условиями измерений — то формула существует, хоть и требует больше внимания.

Основная сложность — определение температурного коэффициента α для диэлектриков. Он отличается от аналогичного параметра металлов и сильно зависит от типа изоляционного материала — бумаги, резины, полиэтилена или эпоксидных компаундов. В открытых источниках встречаются приблизительные значения α, но они требуют осторожной проверки: производители часто используют собственные данные, полученные в лабораториях под конкретные технологии.

Для кабельных линий всё проще — ГОСТ 3345-76 уже содержит готовые коэффициенты пересчёта для изоляции из пропитанной бумаги, резины и полиэтилена. Формула здесь элементарна: R₂₀ = Rₜ × K, где K — табличный множитель, соответствующий температуре, при которой проводились замеры. Например, при +21,7 °C коэффициент может быть равен 0,85 — значит, умножаете полученное значение Rx на 0,85 и получаете эквивалент при +20 °C. Эти коэффициенты рассчитаны опытным путём и действительны в диапазоне от +5 до +35 °C. За его пределами — уже нужны другие методики, а лучше — измерять при близкой к эталонной температуре.

Идеальный сценарий — когда все замеры сделаны при одинаковой температуре, скажем, +20 °C. Если же вам выдают десяток протоколов, где во всех — «+20 °C», а на деле измерения велись в жарком цеху при +32 °C — стоит задуматься: не маскируют ли подрядчики реальное состояние изоляции?

Что касается силовых трансформаторов — здесь нет универсальной формулы, но есть надёжные эмпирические правила по классам изоляции. Для изоляции класса А (макс. допустимая температура 105 °C) справедливо: при снижении температуры на 10 °C сопротивление изоляции возрастает примерно в 1,5 раза — и наоборот, при нагреве на 10 °C оно падает в полтора раза. Для класса В (130 °C) правило чуть иное: повышение температуры на 18 °C приводит к снижению Rx вдвое. Это грубая, но рабочая модель, основанная на десятилетиях практики. Её можно использовать даже без калькулятора — просто оценивая тренд: если Rx упал вдвое после прогрева машины — это нормально. А если упал втрое — пора бить тревогу

Всё же способы приведения сопротивления изоляции к эталонной температуре существуют — и они надёжны, если применять их правильно. Их можно найти в паспортах оборудования, ГОСТах, методиках испытаний или технических руководствах производителей. Но важно помнить: таблицы коэффициентов — не универсальны. То, что работает для кабеля с бумажной изоляцией, не подойдёт для трансформатора с эпоксидной обмоткой. Каждый материал, каждая технология — со своими особенностями. Поэтому перед пересчётом всегда проверяйте, к какому именно типу оборудования относится таблица, и не смешивайте нормы для разных классов изоляции.

И ещё — не полагайтесь на «примерно» или «вроде так». В электротехнике точность — это не просто цифры, это безопасность.

Желаем вам, чтобы ваши замеры были чёткими, коэффициенты — правильными, а омметр — всегда в рабочем состоянии.
