Контроллер умного дома: устройство, принципы работы и выбор для автоматизации

Зачем нужен управляющий модуль в современном жилье?

Современный загородный коттедж или городская квартира перестали быть просто набором инженерных систем. Отопление, вентиляция, кондиционирование, освещение, охрана и противопожарная защита – всё это требует согласованной работы. Без единого управляющего центра эти системы существуют сами по себе, а их взаимодействие ограничивается лишь общим вводом электричества. Чтобы превратить разрозненное оборудование в интеллектуальную среду, и применяют контроллер умного дома. Это устройство, которое часто называют мозгом автоматизации, принимает сигналы от датчиков, обрабатывает их по заложенным правилам и отдаёт команды исполнительным механизмам.

Электролаборатория – профессиональные измерения электрики.

В профессиональной среде вопрос «Что такое контроллер в умном доме?» обычно предполагает не просто определение, а понимание его архитектуры, типов связи, логики работы и критериев выбора. Для инженера-проектировщика или электромонтажника это устройство – ключевой элемент распределённой системы управления. Важно разобраться, как оно функционирует без привязки к конкретным брендам, на уровне физических и программных принципов.

Базовое определение: что представляет собой управляющее ядро автоматизации

Контроллер умного дома – это специализированное вычислительное устройство (аппаратное или программное), которое обеспечивает сбор данных с подключённых датчиков и сенсоров, их логическую обработку по заданным алгоритмам и выдачу управляющих сигналов на исполнительные устройства. Простыми словами, это центральный узел, который знает, что происходит в доме (температура, влажность, движение, протечка, открытие дверей) и что нужно сделать в ответ (включить свет, закрыть клапан, снизить нагрев котла, отправить уведомление).

Отличие контроллера от простого реле времени или программируемого термостата – в многозадачности и способности работать с разнородными протоколами. Один и тот же модуль может одновременно опрашивать датчики температуры по шине, управлять светом через релейные блоки, принимать сигналы от беспроводных извещателей и отправлять данные в облачный сервис. Именно поэтому понять, что такое контроллер в умном доме, значит осознать его роль как системообразующего элемента.

Архитектура управляющего модуля: из каких частей он состоит

Любой контроллер умного дома, независимо от цены и производителя, имеет типовую внутреннюю структуру. Рассмотрим её по аналогии с человеческим организмом: процессор как мозг, память как блокнот, порты как органы чувств и мышцы.

Центральный вычислитель

Сердце устройства – микропроцессор или микроконтроллер. Он выполняет программный код, зашитый в память, и обрабатывает входящие данные. В бюджетных решениях используют 8- или 16-разрядные чипы (например, семейство AVR, PIC). Более производительные системы строятся на 32-разрядных ARM-процессорах с частотой от 100 МГц до 1,5 ГГц. Выбор вычислителя напрямую влияет на то, сколько сценариев может одновременно исполнять контроллер умного дома без задержек. Для дома площадью до 200 квадратных метров достаточно 200–400 MIPS. Если же планируется видеоналитика или сложные правила с десятками условий, нужен запас по производительности.

Постоянная и оперативная память

В постоянной памяти (EEPROM, Flash) хранятся прошивка и пользовательские сценарии. Оперативная память (RAM) нужна для временного хранения текущих значений датчиков, переменных и стека вызовов. Важный параметр – энергонезависимая память для сохранения состояний при отключении питания. Некоторые контроллеры умного дома имеют встроенную батарейку или суперконденсатор для часов реального времени и хранения критичных настроек (например, состояние открытия ворот или уставки котла).

Опытные инженеры рекомендуют выбирать устройство с объёмом Flash не менее 4 МБ и RAM от 1 МБ для среднего проекта. Этого достаточно для основных сценариев автоматизации. Если система насчитывает более 100 датчиков и 50 исполнительных модулей, потребуется уже 16–32 МБ Flash.

Порты ввода-вывода и интерфейсы связи

Именно через эти каналы контроллер умного дома взаимодействует с внешним миром. Они делятся на три группы:

• Дискретные входы (сухой контакт) – для подключения герконов, кнопок, реле, датчиков протечки с бинарным сигналом (есть контакт / нет контакта). Номинальное напряжение обычно 12–24 В постоянного тока.
• Аналоговые входы – принимают непрерывный сигнал 0–10 В или 4–20 мА. Используются для датчиков температуры, влажности, освещённости, давления. Разрядность АЦП (10, 12 или 16 бит) определяет точность измерений.
• Дискретные выходы (реле или открытый коллектор) – коммутируют цепи освещения, насосов, клапанов. Мощность контактов указывают в амперах при 250 В переменного тока. Для прямой коммутации мощных нагрузок (котёл, тепловентилятор) нужны реле на 16–20 А.
• Шины связи – RS-485, RS-232, CAN, Ethernet, USB. Через них подключаются дополнительные модули расширения, счётчики электроэнергии, частотные преобразователи и панели оператора.
• Радиоканалы – встроенные или внешние модули Zigbee, Z-Wave, Wi-Fi, Bluetooth, LoRaWAN, а также простые радиоканалы 433 МГц. Частота для России – 868 МГц для Z-Wave, 2400–2485 МГц для Zigbee и Wi-Fi.

Грамотный проектировщик всегда закладывает запас по количеству свободных портов и слотов расширения. Контроллер умного дома с возможностью наращивания модулей ввода-вывода служит дольше и не требует замены при добавлении новых датчиков.

Типология: какие бывают управляющие устройства для автоматизации

Чтобы полностью ответить на вопрос «Что такое контроллер в умном доме?», необходимо классифицировать эти устройства по нескольким признакам. Для профессиональной аудитории важны не только названия, но и критерии выбора под конкретную задачу.

По способу управления и распределения функций

Централизованные контроллеры – единое устройство, которое опрашивает все датчики и само отдаёт команды. Все сценарии хранятся в одном месте. Плюс: простота отладки и единая точка управления. Минус: при выходе из строя останавливается вся автоматизация. Такие контроллеры умного дома подходят для квартир и небольших коттеджей с числом точек контроля до 50–70.

Децентрализованные (распределённые) системы – несколько контроллеров, каждый из которых отвечает за свою зону (например, отдельный модуль для котельной, отдельный – для освещения, отдельный – для охраны). Они обмениваются данными по шине (RS-485, CAN). При отказе одного блока остальные продолжают работу. Это более надёжный подход для загородных домов большой площади, особенно с учётом требований ПУЭ по разделению цепей жизнеобеспечения.

По типу среды передачи сигналов

Проводные контроллеры – все датчики и исполнители подключаются физическими линиями (витая пара, контрольный кабель КСВВ, огнестойкие кабели). Преимущество: высокая помехозащищённость, отсутствие интерференции от бытовых приборов, стабильная задержка сигнала (миллисекунды). Недостаток: большие трудозатраты на монтаж и необходимость прокладки труб или кабельных каналов.

Беспроводные контроллеры умного дома – используют радиоканалы и подходят для ретрофита (внедрения в уже отремонтированные помещения). Однако следует помнить о возможных помехах от Wi-Fi-роутеров, микроволновых печей и соседних сетей. В соответствии с рекомендациями инженеров по радиочастотам, для ответственных систем (охранная сигнализация, управление отоплением) желательно применять выделенный канал с фиксированной частотой.

По функциональной полноте

Многофункциональные (универсальные) контроллеры поддерживают одновременно несколько протоколов, имеют десятки входов и выходов, а также возможность программирования сложной логики. Именно такой контроллер умного дома чаще всего выбирают для полной автоматизации коттеджа. Он может управлять и освещением, и климатом, и поливом, и видеонаблюдением, и доступом.

Специализированные контроллеры заточены под одну задачу: например, только для управления тёплыми полами или только для шторами и рольставнями. Они дешевле, но не гибки. Их применение оправдано в локальных подсистемах, которые интегрируются в общую сеть через шлюз.

Программная логика: правила, сценарии и автономность

Любой контроллер умного дома работает на основе продукционных правил. Это конструкция типа «ЕСЛИ условие, ТО действие». Условия могут быть простыми (один датчик) или сложными (логические операторы И, ИЛИ, НЕ, сравнение значений, временные интервалы). Например: «ЕСЛИ (температура на улице ниже -10°C) И (температура в котельной выше 80°C) И (насос отопления работает), ТО отправить SMS и включить резервный насос».

Сценарии – это последовательности нескольких правил, объединённых общей целью. Пользователь активирует сценарий одной кнопкой или голосовой командой. Пример сценария «Ухожу»: отключить все розетки, кроме холодильника; снизить уставку отопления до 15°C; закрыть шторы на первом этаже; поставить охрану на датчики движения и открытия окон.

Важнейшая характеристика – автономный режим. Контроллер умного дома должен продолжать исполнять критичные сценарии (поддержание положительной температуры зимой, отключение воды при протечке) даже при потере связи с интернетом или отказе облачного сервиса. Поэтому профессиональные системы хранят все правила в энергонезависимой памяти самого контроллера, а не в облаке.

Около 35% отказов автоматики в загородных домах связаны с зависимостью от облачных серверов и потерей интернета. Вывод: при выборе того, что такое контроллер в умном доме для вашего объекта, обязательно проверяйте наличие локального режима работы.

Безопасность: защита данных и электробезопасность

Контроллер умного дома работает с чувствительной информацией (открыты ли двери, включена ли сигнализация, видеопотоки) и управляет силовыми цепями. Поэтому вопросы безопасности разделяются на два аспекта.

Информационная безопасность

Современные протоколы требуют шифрования трафика между контроллером и облаком (TLS 1.2/1.3), а также между мобильным приложением и устройством. Важна аутентификация: каждый запрос должен содержать уникальный токен. Согласно рекомендациям ФСТЭК, для систем управления инженерным оборудованием желательно исключать прямое открытие портов контроллера в интернет. Предпочтительнее использовать защищённый MQTT через брокер с сертификатами.

Электробезопасность

По требованиям ПУЭ (глава 7.1, пункты 7.1.48 – 7.1.54), все цепи управления и сигнализации напряжением до 50 В постоянного тока должны быть отделены от силовых цепей (220/380 В) двойной изоляцией или разделительными трансформаторами. Контроллер умного дома, установленный в электрощите, должен иметь корпус из негорючего материала и гальваническую развязку портов ввода-вывода.

Практическая рекомендация от инженеров: для подключения к контроллеру внешних датчиков, расположенных в ванных комнатах или на улице, использовать питание через разделительный трансформатор 12 В или 24 В. Это исключает риск поражения электрическим током при повреждении изоляции датчика. Многие забывают, что даже низковольтные цепи при определённых условиях могут быть опасны, особенно в помещениях с высокой влажностью.

Протоколы связи: как контроллер общается с устройствами

Чтобы полностью раскрыть тему «Что такое контроллер в умном доме?», нужно рассказать о «языках», на которых он разговаривает с датчиками и исполнителями.

Проводные протоколы

Modbus RTU / ASCII – открытый стандарт, широко применяемый в промышленной автоматизации. Работает поверх RS-485. Скорость до 115200 бит/с, адресация до 247 устройств. Контроллер умного дома выступает в роли Master (ведущий), а датчики и модули – Slave (ведомые). Подходит для подключения счётчиков электроэнергии, терморегуляторов, насосных групп.

KNX – специализированный стандарт для зданий. Требует выделенной линии и собственного программного обеспечения для конфигурации. Очень надёжен, но дорог. Используется в премиум-сегменте.

DALI – протокол для управления освещением (диммирование, цветовая температура, группировка светильников). Работает по двум проводам, не требует соблюдения полярности.

1-Wire – простой протокол от фирмы Dallas Semiconductor. По двум жилам (питание + данные) можно подключить десятки датчиков температуры DS18B20, влажности, барометров. Очень удобен для монтажа в стяжку пола или на фасад.

Беспроводные протоколы

Z-Wave – работает в диапазоне 868,42 МГц для России (отличается от американского 908 МГц). Образуют ячеистую сеть (mesh), где каждый устройство может быть повторителем. До 232 устройств на один сетевой контроллер умного дома. Энергопотребление датчиков низкое – батареи хватает на 1–3 года.

Zigbee – работает на 2,4 ГГц, более скоростной, чем Z-Wave, но сильнее подвержен помехам от Wi-Fi. Использует mesh-архитектуру. Подходит для большого количества датчиков и выключателей.

Wi-Fi – прямое подключение к домашней сети. Удобно для устройств с высоким трафиком (камеры, колонки). Но контроллер умного дома при таком подходе не нужен – каждое устройство само связывается с облаком. Минус: зависимость от роутера и его нагрузки. Для автоматизации с большим числом устройств Wi-Fi не рекомендуется из-за коллизий.

Bluetooth/BLE – для близкого радиуса, часто используется в замках, датчиках присутствия. Низкое энергопотребление. Но без шлюза BLE-устройства не взаимодействуют напрямую с контроллером.

Профессиональный контроллер умного дома обычно поддерживает несколько протоколов одновременно через сменные модули или конвертеры шлюзы. Например, основной обмен по RS-485 с силовыми модулями, а датчики протечки – по Zigbee.

Выбор контроллера под конкретный объект, критерии

При проектировании автоматизации загородного дома или квартиры следует оценивать следующие параметры:

• Количество точек ввода-вывода. Сделайте таблицу всех датчиков (дискретных, аналоговых) и исполнителей (реле, диммеры, ШИМ-выходы). Запланируйте запас 20–30% на расширение.
• Требования к быстродействию. Для аварийных отключений (протечка, задымление) время реакции контроллера умного дома должно быть не более 0,5 секунды. Для освещения и климата достаточно 1–2 секунд.
• Наличие гальванической развязки. Обязательно для портов, подключенных к внешним цепям (уличные датчики, контакторы, насосы). Иначе возможны «блуждающие токи» и ложные срабатывания.
• Диапазон рабочих температур. Для неотапливаемого чердака или гаража нужен контроллер с расширенным диапазоном от -20 до +55°C. Бытовые модели выходят из строя уже при -10°C.
• Соответствие ГОСТ Р 50571.1-2020 (IEC 60364). Импортные контроллеры должны иметь сертификацию для использования в российских электросетях с заземлением TN-C-S или TT.
• Возможность резервного питания. Встроенный или внешний блок ИБП. При отключении основного питания контроллер умного дома с аккумулятором способен работать от нескольких часов до суток, отслеживая критичные датчики.

Типичные ошибки при выборе и эксплуатации управляющих устройств

Даже зная, что такое контроллер в умном доме теоретически, на практике допускают просчёты. Перечислим частые:

• Перегрузка процессора. Установка слишком сложных сценариев с частым циклом опроса (каждую секунду) на слабом контроллере приводит к зависаниям. Рекомендуемый интервал опроса аналоговых датчиков – 10–30 секунд, для аварийных (протечка, дым) – 0,5–1 секунда.
• Отсутствие кондиционирования воздуха в щите. В летние дни внутри закрытого электрощита температура может достигать +60°C, что вызывает перегрев контроллера и ошибки памяти. Следует предусмотреть принудительную вентиляцию или выбирать контроллер с рабочим диапазоном до +70°C.
• Экономия на блоке питания. Дешевые импульсные источники создают высокочастотные помехи, которые наводятся на провода связи. В результате контроллер умного дома ложно срабатывает на дискретных входах. Применяйте качественные блоки питания с фильтрами ЭМС.
• Игнорирование требований ПУЭ по заземлению. Контроллер и все его модули в щите должны быть заземлены на главную заземляющую шину. Без этого при грозе возможен пробой изоляции и выход из строя всех портов.

Итак, контроллер умного дома – это не просто модное устройство, а инженерный инструмент, позволяющий объединить электрику, сантехнику, вентиляцию, охранные системы и мультимедиа под централизованным управлением. Правильно подобранный и настроенный, он повышает надежность инженерных систем, экономит энергоресурсы (по некоторым данным, до 30–40% за счёт грамотного управления отоплением и светом) и создаёт комфортную среду.

При выборе следует отдавать предпочтение контроллерам с открытыми протоколами (Modbus, KNX, MQTT), локальным хранением сценариев и возможностью наращивания модулей ввода-вывода. Не стоит гнаться за дешевизной: бюджетные устройства часто имеют гальваническую развязку только по одному-двум портам, что не соответствует нормам ПУЭ для зданий с высоким уровнем влажности.

Для сложных проектов, где требуется единая ответственность за проектирование, монтаж, программирование и последующее сервисное обслуживание, существует компания «ТМ Электро». Однако конечный успех внедрения всегда зависит от грамотно составленного технического задания и правильного понимания того, что такое контроллер в умном доме, заложенного ещё на этапе архитектурно-строительного проектирования. Уделите время анализу требований, и автоматизация будет служить вам безопасно и бесперебойно долгие годы.

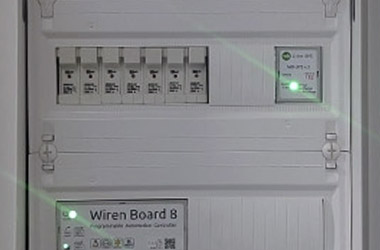

Пример из практики ТМ Электро: проектирование и монтаж - системы диспетчеризации на основе контроллера Wirenboard.
