Неразрушающий тепловой контроль электрооборудования и электропроводки: методы, особенности и практическое применение

Неразрушающий тепловой контроль (ТК) занимает важное место в диагностике технического состояния электрооборудования и систем электроснабжения. Согласно ГОСТ Р 56511-2015, тепловой контроль основан на анализе собственного или наведённого теплового поля объекта с использованием термометрических средств и последующей регистрацией полученных данных. В контексте электрооборудования и электропроводки ТК позволяет выявлять перегревы, неисправности соединений, нарушения изоляции, дисбаланс токов и другие аномалии, которые могут привести к авариям, пожарам или выходу из строя оборудования. Эффективность такого контроля особенно высока в условиях эксплуатации, когда разборка или остановка системы невозможна или экономически нецелесообразна.

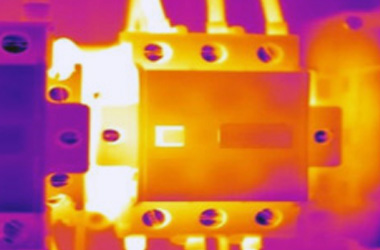

Эффективным способом профилактики аварий и пожаров в электроустановках является неразрушающий тепловой контроль. С помощью современных тепловизоров специалисты получают точную термограмму, выявляя аномалии, невидимые при визуальном осмотре. Чтобы диагностика была не только быстрой, но и соответствовала всем требованиям ГОСТ, доверьте ее профессионалам. Тепловизионное обследование электрооборудования от электролаборатории «ТМ Электро» обеспечит надежность ваших энергосистем и предотвратит дорогостоящие простои.

Методы теплового контроля в электроэнергетике

В диагностике электрических систем применяются как пассивные, так и активные методы теплового контроля. Пассивные методы наиболее распространены в электроэнергетике, поскольку большинство компонентов электрооборудования: кабели, соединения, трансформаторы, распределительные щиты в процессе работы сами генерируют тепло. Основная цель пассивного ТК зафиксировать отклонения в температурном режиме, указывающие на дефекты. Например, ослабленные контактные соединения или коррозия приводят к увеличению переходного сопротивления, что вызывает локальный перегрев, легко выявляемый тепловизионным обследованием.

Контактный метод в электрике используется реже и преимущественно для точечных замеров температуры на доступных участках, например, на выводах оборудования или в местах установки термодатчиков. Более универсален метод собственного теплового излучения, реализуемый с помощью инфракрасных средств. Именно он составляет основу большинства плановых тепловизионных инспекций силовых подстанций, распределительных устройств, кабельных линий и электрощитов.

Активные методы, предполагающие искусственное тепловое воздействие, в электрических системах применяются ограниченно. Однако они могут быть полезны при диагностике обесточенных цепей, например, для выявления нарушений в изоляции кабелей или скрытых дефектов в обмотках трансформаторов. Стационарный активный метод позволяет оценить теплопроводность и наличие включений в изоляционных материалах, тогда как нестационарный (импульсный) метод помогает обнаружить расслоения, отслоения и микротрещины, влияющие на теплоотвод.

Схемы проведения теплового контроля

При диагностике электрооборудования могут применяться различные схемы ТК в зависимости от доступности объекта и характера дефекта. Односторонняя пассивная схема наиболее частая в практике: измерения проводятся с одной стороны объекта (например, фасадной части распределительного щита), что достаточно для выявления перегревов соединений. Двусторонняя схема применяется при необходимости более точной локализации дефекта, особенно в объёмных узлах, таких как силовые шины или трансформаторные обмотки.

Активные схемы: синхронная или комбинированная используются редко, но могут быть задействованы при лабораторных испытаниях или при глубокой диагностике после аварий. При этом важно обеспечить синхронизацию подачи теплового импульса и регистрации отклика, что позволяет улучшить разрешающую способность метода.

Объекты теплового контроля в электроэнергетике

Основными объектами ТК в электрических системах являются кабельные линии, контактные соединения, автоматические выключатели, предохранители, шинные сборки, трансформаторы тока и напряжения, распределительные устройства, силовые щиты, электроустановки и другое оборудование, работающее под нагрузкой. Также тепловой контроль применяется при обследовании распределительных сетей в зданиях, как промышленных, так и жилых, особенно в местах с высокой плотностью электропотребления.

Особое внимание уделяется местам соединений: болтовым, сварным, зажимным и другим контактным группам. Именно здесь чаще всего возникают дефекты из-за окисления, ослабления затяжки или несоответствия сечения провода нагрузке. Перегрев таких точек один из главных факторов риска возгорания.

Средства и аппаратура для теплового контроля

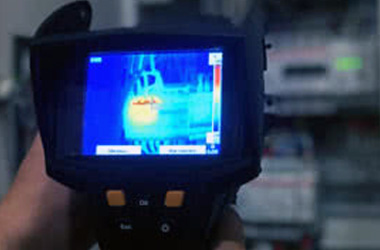

Для проведения теплового контроля электрооборудования используются в первую очередь тепловизоры и инфракрасные пирометры. Тепловизоры обеспечивают полную температурную картину (термограмму) объекта, что позволяет не только выявить «горячие точки», но и провести сравнительный анализ температурных полей. Современные тепловизионные камеры обладают высокой чувствительностью (до 0,03 градусов), возможностью наложения термограммы на оптическое изображение и интеграцией с программным обеспечением для анализа и формирования отчётов.

Пирометры, хотя и менее информативны, удобны для быстрых точечных замеров, особенно в труднодоступных местах. Дополнительно могут применяться логгеры температуры и влажности для мониторинга условий эксплуатации оборудования, а также измерители плотности тепловых потоков – в редких случаях, например, при исследовании тепловых характеристик кабельных трасс в грунте.

Важным требованием является регулярная поверка и калибровка оборудования. Для этого используются аттестованные контрольные образцы с заданными температурными характеристиками или искусственными дефектами, имитирующими реальные неисправности в электроустановках.

Подготовка и проведение теплового контроля

Эффективность теплового контроля электрооборудования напрямую зависит от правильной подготовки. Перед началом обследования необходимо очистить поверхности от пыли, грязи, масляных пятен, которые могут искажать инфракрасное излучение. Желательно, чтобы оборудование находилось под рабочей нагрузкой не менее 30–60 минут до начала замеров – это обеспечивает стабильный тепловой режим и позволяет выявить реальные перегревы.

Проведение ТК включает установку оборудования на безопасном расстоянии от объекта с учётом угла обзора и отсутствия помех (например, отражений от блестящих поверхностей). В некоторых случаях может потребоваться временное снятие крышек щитов или доступ к контактным группам при соблюдении всех мер электробезопасности. При активном контроле (редко) наносятся термоиндикаторы или создаётся контролируемый тепловой импульс.

После сбора данных выполняется их сравнение с эталонными значениями или с показателями аналогичных узлов на других фазах. Например, в трёхфазной системе температуры на всех трёх фазах должны быть сбалансированы. Значительное отклонение указывает на перекос нагрузки или дефект в одной из фаз.

Оформление результатов теплового контроля

По завершении обследования составляется протокол, который фиксирует все ключевые параметры: наименование и тип объекта, дата и время проведения, условия нагрузки, тип применённого оборудования, выявленные аномалии с указанием координат и разницы температур, рекомендации по устранению дефектов. Данные заносятся в журнал технического обслуживания и могут использоваться при планировании ремонтных работ, оценке рисков и подтверждении соответствия требованиям нормативных документов, включая Правила технической эксплуатации электроустановок потребителей (ПТЭЭП).

Неразрушающий тепловой контроль является одним из наиболее эффективных и безопасных методов диагностики электрооборудования и электропроводки, поскольку он позволяет обнаруживать потенциально опасные отклонения в работе электрических систем без их демонтажа, остановки или нарушения целостности. Главное преимущество этого метода заключается в его способности выявлять скрытые дефекты на самых ранних стадиях их развития задолго до того, как они перерастут в серьёзные аварийные ситуации. Перегрев в местах соединений, неравномерное распределение температуры по фазам, локальные перегрузки, нарушения изоляции или дисбаланс токов – всё это проявляется в виде аномалий теплового поля, которые могут быть зафиксированы с помощью современных инфракрасных средств даже при нормальной эксплуатационной нагрузке. Такое своевременное обнаружение неисправностей не только предотвращает выход оборудования из строя, но и значительно снижает риск возникновения пожаров, особенно в промышленных, административных и жилых зданиях, где электропроводка часто скрыта за облицовкой и доступ к ней затруднён.

Однако максимальную эффективность тепловой контроль демонстрирует не в изоляции, а в тесной интеграции с другими методами неразрушающего контроля. Визуально-измерительный контроль позволяет обнаружить внешние признаки износа, коррозии или механических повреждений, которые могут быть причиной или следствием перегрева. Электрические методы – такие как измерение сопротивления изоляции, петли «фаза-ноль», сопротивления заземления или анализ гармоник тока дают количественные данные о состоянии цепей и соответствия параметров нормативным требованиям. Ультразвуковой контроль, в свою очередь, способен фиксировать коронные разряды или частичные разряды в изоляции, которые не всегда сопровождаются заметным повышением температуры, но тем не менее представляют серьёзную угрозу для надёжности системы. Сочетание этих подходов создаёт многомерную картину технического состояния электрооборудования, в которой тепловой метод выступает как индикатор функциональных аномалий, а остальные, как инструменты для уточнения их причин и характеристик.

В итоге, грамотно организованный и систематически проводимый тепловой контроль – это не просто диагностическая процедура, а важнейший элемент стратегии обеспечения надёжности, энергоэффективности и пожарной безопасности электроустановок любого масштаба. Он позволяет перейти от реактивного устранения последствий аварий к проактивному управлению техническим состоянием оборудования, снижая эксплуатационные риски, продлевая ресурс систем и обеспечивая стабильность электроснабжения в самых разных отраслях от промышленности и транспорта до жилищно-коммунального хозяйства и здравоохранения.
