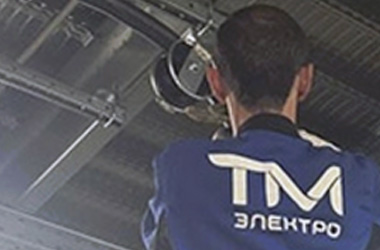

Обнаружение дефектов в силовых линиях. Расстояние до места повреждения кабеля

Кабельные трассы напряжением до десяти киловольт остаются одной из самых уязвимых частей распределительных сетей. Внешне герметичная оболочка скрывает внутренние процессы старения изоляции, накопления влаги и механических напряжений. Когда замыкание или обрыв всё же случаются, на первый план выходит оперативность восстановления электроснабжения. Руководящий документ РД 34.20.516-90 предписывает чёткий алгоритм действий: классификация неисправности, при необходимости прожигание дефектного участка, затем вычисление расстояния до места повреждения кабеля одним из относительных способов, и финальное обнаружение точки аварии на трассе абсолютным методом. Именно промежуточный этап - предварительная локация — экономит часы и дни поисковых работ.

Электоизмерительная лаборатория в Москве, поиск повреждений кабельных линий – Рефлектометрия, прожиг и высоковольтные испытания на объекте заказчика.

Без точной оценки дистанции до проблемной зоны бригада вынуждена обследовать всю длину линии, вскрывая грунт или разбирая кабельные каналы. Это трудоёмко и затратно, особенно в городской застройке или на сложном рельефе. Относительные методы дают возможность определить расстояние до места повреждения с погрешностью, достаточной для сужения зоны поиска до десятков метров. Затем уже на месте применяются акустические, индукционные или потенциометрические приборы. Такой подход закреплён в отраслевых нормативах и многократно подтверждён практикой эксплуатационных организаций.

Физические принципы, лежащие в основе дистанционного поиска, схожи с эхолокацией. В линию посылается зондирующий сигнал — электрический импульс или волновой фронт. Отражаясь от неоднородности, он возвращается к источнику. Зная скорость распространения электромагнитной волны и зафиксировав время задержки, прибор вычисляет искомое расстояние до места дефекта кабеля. Точность напрямую зависит от стабильности диэлектрических свойств изоляции и умения специалиста интерпретировать рефлектограммы.

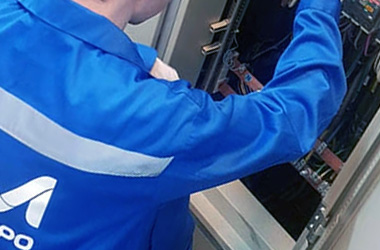

Импульсный способ рефлектометрии

Наиболее распространённый и наглядный инструмент первичной диагностики — импульсный рефлектометр. Он посылает в линию короткий зондирующий импульс амплитудой не более десяти вольт. Дойдя до места обрыва, короткого замыкания или муфтового соединения, сигнал частично или полностью отражается. Расстояние до места повреждения кабеля вычисляется по классическому соотношению: половина произведения скорости распространения волны на время задержки отражённого сигнала.

Скорость волны в кабеле всегда ниже скорости света в вакууме и составляет около ста шестидесяти метров в микросекунду для бумажно-масляной изоляции. Она корректируется коэффициентом укорочения, который зависит от диэлектрической проницаемости материала оболочки и равен корню квадратному из этой величины. Современные цифровые приборы, например рефлектометры серии РИ-10М1, автоматически учитывают коэффициент укорочения и выводят на экран готовую дистанцию в метрах. Оператор лишь перемещает вертикальный курсор по рефлектограмме и считывает расстояние до места повреждения.

Главное условие применимости метода — переходное сопротивление в точке дефекта не должно превышать двести Ом. При более высоких значениях отражённый сигнал становится слабым и тонет в шумах. Характер неисправности легко читается по полярности отражённого импульса. Совпадение полярности с зондирующим сигналом говорит об обрыве или конце линии — волновое сопротивление стремится к бесконечности. Противоположная полярность указывает на короткое замыкание. Промежуточные случаи, такие как намокание изоляции или разбитость пар, дают ступенчатые или плавные изменения уровня.

Практика показывает, что импульсный способ незаменим при поиске обрывов, полных коротких замыканий и контроля целостности муфт. С его помощью можно также уточнить длину всей кабельной трассы, что важно при инвентаризации сетей. Однако серьёзным ограничением остаются высокоомные утечки и заплывающие пробои, которые при низком испытательном напряжении никак себя не проявляют.

Методика колебательного разряда и заплывающие пробои

Особый класс дефектов — заплывающие пробои. Они возникают в муфтах или местах механического повреждения изоляции. При подаче испытательного напряжения пробой возникает, но после снятия напряжения сопротивление изоляции восстанавливается и даже возрастает. Цикл повторяется раз за разом, что делает импульсный поиск бесполезным. Для таких ситуаций разработан метод колебательного разряда, позволяющий вычислить расстояние до места повреждения по периоду собственных волновых колебаний.

Суть процесса в следующем: от внешнего источника напряжение поднимают до значения, не превышающего испытательную норму для данного типа кабеля. В месте дефекта происходит искровой пробой. Возникает затухающий колебательный процесс, волна движется от точки пробоя к началу линии, отражается и возвращается обратно. Регистрирующее устройство фиксирует полупериод этого колебания. Расстояние до места повреждения рассчитывается по формуле: произведение скорости волны на измеренный полупериод, делённое пополам.

Специалисты отмечают, что для снижения влияния ложных отражений от муфт и иных неоднородностей в конструкции приборов предусмотрели плавную регулировку порога срабатывания и введение задержек. Это позволяет уверенно выделять именно пробойный импульс на фоне помех. Средняя скорость волны для бумажно-масляных линий принимается равной ста шестидесяти метрам в микросекунду и практически не зависит от сечения жил. Данный способ незаменим при профилактических испытаниях, когда после монтажа новой муфты вдруг проявляется скрытый заводской дефект.

Высоковольтный волновой поиск

Если переходное сопротивление в месте повреждения составляет от нуля до сотен килоом, эффективен волновой способ. Его аппаратная реализация включает зарядный конденсатор и разрядник. Конденсатор заряжается через резистор, и в момент пробоя разрядника в линию излучается мощный высоковольтный импульс. Если сопротивление в дефектной зоне отлично от нуля, импульс прожигает это место, формируя устойчивый пробой и одновременно отражаясь от него.

Возникает серия затухающих импульсов, бегущих между началом кабеля и местом пробоя. Если повреждение имеет низкое сопротивление или нулевое, пробой не требуется, и высоковольтный импульс отражается как от короткого замыкания. Временные интервалы между соседними отражёнными импульсами одинаковы и соответствуют двойному времени пробега волны до дефекта. Однако первый интервал после пробоя может быть чуть длиннее из-за задержки на формирование дуги.

Специалист анализирует эпюру, исключая первый нестабильный отрезок, и по любому последующему интервалу вычисляет расстояние до места повреждения. Способ напоминает колебательный, но различается принципом подачи напряжения. Он особенно востребован в тех случаях, когда переходное сопротивление велико и требует предварительного прожига, либо когда импульсный рефлектометр не даёт чёткой картины.

Петлевой метод — наследие эры аналоговых измерений

До появления цифровой рефлектометрии основным инструментом служил петлевой метод. Сегодня его применяют редко из-за значительных погрешностей, достигающих пятнадцати процентов. Тем не менее, в специфических обстоятельствах он остаётся полезным. Например, при повреждении с большим сопротивлением, которое невозможно прожечь, особенно если кабель проложен в воде. Также он выручает, когда импульсный способ даёт нечитаемую рефлектограмму из-за множества неоднородностей.

Для реализации нужна одна неповреждённая жила и уверенность, что муфты на участке не имеют заземления оболочки. В классической схеме используют генератор постоянного тока и вольтметр. Сначала измеряют напряжение на участке от точки подключения до дефекта по цепи «оболочка — сопротивление в месте повреждения — земля». Затем замеряют напряжение на неповреждённой жиле. Из отношения двух показаний выводят искомое расстояние до места повреждения, решая простое пропорциональное уравнение.

Более старая модификация, описанная в четыреста девяносто седьмом выпуске библиотеки электромонтёра, задействует гальванометр и батарею. Несмотря на архаичность, петлевой принцип иногда оказывается единственно возможным для локации дефектов на старых кабелях с неоднородной изоляцией. Однако оператору необходимо точно знать материал жил (медь или алюминий) и длину линии, иначе ошибка возрастёт многократно.

Безопасность при поиске повреждений

Все работы по поиску неисправностей в высоковольтных сетях должны выполняться с соблюдением требований Правил технической эксплуатации электроустановок потребителей и Межотраслевых правил по охране труда. Определение расстояния до места повреждения кабеля, особенно методами с подачей высокого напряжения, производится по наряду-допуску. Бригада обязана применять диэлектрические перчатки, боты, изолирующие штанги, предварительно убедившись в отсутствии напряжения на смежных концах линии и установив заземления.

Специфика прожигания дефектной изоляции сопряжена с риском возникновения дуги и выделения токсичных газов. Поэтому прожигательные установки размещают в проветриваемых помещениях или на открытом воздухе. Контроль сопротивления изоляции мегаомметром на две с половиной тысячи вольт выполняют до и после каждого цикла воздействия. Пренебрежение этими процедурами, как свидетельствует статистика расследований, неоднократно приводило к травмам персонала и выходу из строя дорогостоящего оборудования.

Современные подходы и приборная база

Передовые организации, включая компанию «ТМ Электро», оснащают лаборатории многофункциональными комплексами. Они совмещают рефлектометр, генератор высоковольтных импульсов и систему прожига в едином блоке. Это позволяет быстро переключаться между методами, не теряя времени на перекоммутацию. Программное обеспечение автоматически распознаёт тип дефекта и предлагает оптимальную стратегию поиска расстояния до места повреждения.

Инженеры-наладчики часто сталкиваются со сложными случаями, когда кабельная трасса имеет смешанный тип изоляции, вставки из разных сечений и множество муфт. Тогда импульсный способ дополняют колебательным или волновым, анализируя совокупность рефлектограмм. Найденное расстояние до места повреждения сравнивают с документацией по длине строительных отрезков кабеля, что позволяет привязать дефект к конкретной муфте или участку.

Ключевой фактор успеха — корректная интерпретация данных. На экране рефлектометра может отобразиться несколько отражённых импульсов от муфт и мест подпитки. Специалист должен отличать их от пробойного пика, учитывая, что любое изменение волнового сопротивления порождает отражение. Опытные электромонтёры рекомендуют в сложных случаях подключать прибор с двух концов линии и сравнивать рефлектограммы. Расстояние до места повреждения, полученное с обеих сторон, должно совпадать и точно указывать на искомую точку.

Точность и ограничения каждого метода

Импульсная рефлектометрия даёт погрешность порядка одного-двух процентов от длины линии, но только при низком переходном сопротивлении. Колебательный разряд несколько уступает в точности, однако незаменим при заплывающих пробоях. Волновой метод эффективен в широком диапазоне сопротивлений, но требует высоковольтного разрядника и осторожности. Петлевой — самый неточный, его погрешность может достигать пятнадцати процентов, что на длинных трассах выливается в сотни метров. Тем не менее, в арсенале диагноста должны быть все четыре способа, ведь реальный дефект редко бывает хрестоматийным.

Грамотный выбор стратегии поиска расстояния до места повреждения сокращает время перерыва электроснабжения и затраты на раскопки. По данным эксплуатационных служб, около семидесяти процентов успешных локаций выполняются импульсным методом, ещё двадцать процентов — волновым и колебательным. Оставшиеся случаи, как правило, приходятся на повреждения в подводных переходах и старые линии, где без петлевого подхода не обойтись.

В завершение стоит подчеркнуть, что предварительное измерение дистанции до аварийной точки — неотъемлемая часть современной диагностики кабельных сетей. Точное расстояние до места повреждения кабеля, определённое в лабораторных или полевых условиях, становится отправной точкой для выезда ремонтной бригады. Сочетание относительных и абсолютных методов позволяет в кратчайшие сроки восстановить электроснабжение потребителей, будь то промышленный цех, жилой квартал или ответственная инфраструктура. Именно такой комплексный подход, закреплённый в отраслевых стандартах, обеспечивает надёжность и безопасность распределительных сетей.
