Почему система ТТ опаснее TN-C-S: разбор мифов и реальных угроз

В сфере низковольтного электрохозяйства, особенно в сегменте индивидуального жилищного строительства, не утихают дискуссии о выборе оптимальной системы заземления. Поляризация мнений между приверженцами традиционной для России системы TN-C-S и набирающей популярность системы ТТ достигла такого накала, что рядовому потребителю становится сложно отделить технически обоснованные аргументы от маркетинговых уловок и попыток перераспределения ответственности. Цель данного обзора — провести беспристрастный сравнительный анализ этих систем, опираясь на требования нормативных документов (ПУЭ-7, ГОСТ), принципы электротехники и экономическую целесообразность. Мы объективно оценим, является ли система ТТ действительно прогрессивным шагом в безопасности или же скрывает в себе системные риски и коммерческую подоплеку.

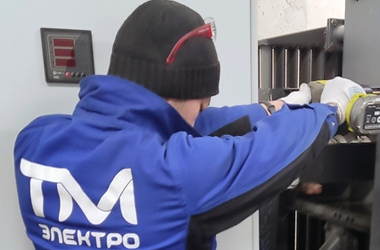

Испытания электролабораторией систем заземления TN-C-S и ТТ - протоколы испытаний согласно ПУЭ-7 и ГОСТ.

Определение систем заземления

Согласно ГОСТ 30331.1-2013, тип системы заземления — это комплексная характеристика, определяющая связь между заземлением источника питания (трансформаторной подстанции) и открытыми проводящими частями (корпусами) электрооборудования у потребителя.

Система TN-C-S

Это гибридная система. На участке от трансформатора до ввода в здание используется объединенный нулевой защитный и рабочий проводник (PEN). На вводе он разделяется на независимые N (нейтральный) и PE (защитный) проводники. Ключевая особенность — наличие гальванической связи между PE-проводником потребителя и нейтралью источника питания. Обязательным требованием (ПУЭ-7, п. 1.7.102) является выполнение повторных заземлений PEN-проводника на опорах ВЛ и на вводе в здания.

Система ТТ

В этой системе заземляющее устройство потребителя (контур заземления) является электрически независимым от заземлителя нейтрали источника питания. Защитный PE-проводник в здании подключен к собственному, автономному контуру заземления. Гальваническая связь между нейтралью трансформатора и «землей» потребителя отсутствует.

Объективная оценка преимуществ и недостатков

Система TN-C-S

Преимущества:

• Высокий ток однофазного замыкания: При замыкании фазы на корпус оборудование в системе TN-C-S образуется цепь «фаза-PEN-трансформатор» с низким сопротивлением. Это обеспечивает ток короткого замыкания (КЗ), достаточный для мгновенного срабатывания автоматических выключателей (АВ). Например, при стандартных условиях ток КЗ может достигать 100-300А, что гарантированно отключит АВ номиналом 16-25А.
• Системность и коллективная безопасность: Многочисленные повторные заземления PEN-проводника по трассе линии создают распределенную систему уравнивания потенциалов. При обрыве PEN проводника эти заземлители продолжают выполнять защитную функцию, предотвращая появление опасного напряжения на корпусах.
• Экономичность для потребителя: Отсутствует необходимость в строительстве и обслуживании высококачественного собственного контура заземления. Основная нагрузка ложится на владельца сетей.

Недостатки:

• Зависимость от состояния ВЛ: Безопасность напрямую зависит от целостности PEN-проводника и качества повторных заземлений на линии. Их разрушение со временем (коррозия) снижает эффективность защиты.
• Потенциальная опасность при обрыве PEN: В случае обрыва PEN и отсутствия качественных повторных заземлений, на корпусах зануленного оборудования может появиться напряжение, близкое к фазному.

Система ТТ

Преимущества:

• Независимость от состояния ВЛ: Безопасность внутри здания не зависит от обрывов нуля или качества заземления на линии. Потенциал на корпусах определяется исключительно состоянием локального контура заземления.
• Эффективная защита от токов утечки: Обязательное применение УЗО (30 мА) обеспечивает высокий уровень защиты от прямого и косвенного прикосновения, а также от возгораний из-за повреждения изоляции.

Недостатки:

• Низкий ток однофазного КЗ: При замыкании фазы на корпус ток проходит через два независимых заземлителя (трансформатора и дома). Его величина мала. Расчеты показывают, что даже при отличном контуре в 30 Ом ток КЗ составит около 7-8А, что недостаточно для отключения стандартного АВ. Единственной защитой является УЗО. Его отказ (например, из-за выхода из строя электроники от перенапряжений) приводит к появлению смертельно опасного напряжения на корпусе оборудования на неограниченное время.
• Сложность и высокая стоимость:Требуется монтаж собственного контура заземления с низким сопротивлением, обязательное применение многоуровневой защиты УЗО (противопожарное на 100-300 мА и групповые на 30 мА), а также установка УЗИП для защиты электроники УЗО от грозовых и коммутационных перенапряжений.
• Риск в «гибридных» сетях: В реальности системы ТТ и TN-C-S часто соседствуют. При обрыве нулевого проводника в такой сети, потребители ТТ начинают использовать повторные заземления потребителей TN-C-S, создавая непредсказуемые и опасные режимы работы, приводящие к перекосу фаз и появлению высокого напряжения у «соседей».

Практические аспекты применения

Ключевой альтернативой для частного дома является не TN-C-S, а ее более совершенная версия — TN-S, где разделение N и PE происходит на подстанции. Однако в реалиях РФ массово применяется именно TN-C-S.

Практические испытания и расчеты, приведенные в исходных материалах, наглядно демонстрируют разницу в токах КЗ. В TN-C-S ток составляет сотни ампер, обеспечивая срабатывание АВ. В ТТ тот же ток измеряется единицами ампер, что делает АВ бесполезными. Надежность системы ТТ целиком завязана на исправность УЗО, которое, являясь сложным электромеханическим прибором, имеет более высокую вероятность отказа, чем электромагнитный расцепитель АВ.

С точки зрения потребителя, система TN-C-S демонстрирует лучшее соотношение цена-качество. Она обеспечивает высокий уровень безопасности за счет дублирования защит (АВ + УЗО) при минимальных капиталовложениях со стороны владельца дома.

Система ТТ является значительно более дорогой. Затраты включают: материалы и работы по контуру заземления, стоимость вводного и групповых УЗО, УЗИП. При этом ее эффективность и безопасность носят «условный» характер, полностью завися от одного типа устройства — УЗО, что создает «точку отказа».

Рекомендации для различных категорий объектов

• Для владельцев частных домов в населенных пунктах с развитой сетевой инфраструктурой: Безусловным выбором должна стать система TN-C-S. Она регламентирована ПУЭ для жилых зданий, безопасна и экономична.
• Для удаленных объектов (например, садовые домики), питающихся от старых ВЛ без повторных заземлений: Система ТТ может быть рассмотрена как вынужденная временная мера. Однако ее реализация должна быть безупречной: двухступенчатое УЗО, качественный контур заземления и УЗИП. При первой же возможности следует перейти на TN-C-S.
• Для сетевых компаний: Массовое продвижение системы ТТ экономически выгодно, так как позволяет переложить расходы на строительство и обслуживание повторных заземлений с баланса компании на плечи потребителей, одновременно минимизируя свою ответственность.

Система заземления ТТ является неоправданно рискованной и экономически нецелесообразной для массового применения в типовых электросетях Российской Федерации.

Ее разрешение ПУЭ (п. 1.7.59) носит исключительный характер и обусловлено случаями, когда состояние ВЛ настолько катастрофически плохое, что реализовать безопасную TN-C-S невозможно. Однако плохое состояние сетей — это проблема их владельца, которую необходимо решать, а не маскировать, переводя потребителей на более дорогую и потенциально опасную систему.

1. Принцип дублирования защит: TN-C-S использует синергию АВ (защита от КЗ) и УЗО (защита от утечек). ТТ делает ставку только на УЗО, создавая систему с единой точкой отказа.
2. Коллективная безопасность: Распределенные повторные заземления в TN-C-S создают надежную среду. Индивидуальные контуры в ТТ не только менее эффективны, но и могут дестабилизировать сеть при авариях.
3. Нормативное соответствие: ПУЭ-7 (п. 7.1.13) прямо предписывает для жилых и общественных зданий применение систем TN-S или TN-C-S. Массовое применение ТТ для новых объектов является нарушением.

Таким образом, тезис о том, что система ТТ «хуже и опаснее» TN-C-S, находит свое полное подтверждение при объективном технико-экономическом анализе. Ее популяризация выгодна в первую очередь сетевым компаниям, стремящимся к минимизации издержек и ответственности, в ущерб реальной безопасности и экономическим интересам конечного потребителя.
