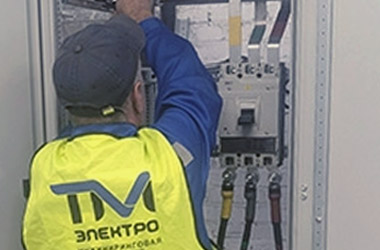

Поддержание температуры в электрощите

В эпоху цифровизации промышленности и насыщения электрических щитов высокоточной электроникой, вопрос поддержания температуры в электрощите вышел из разряда второстепенных задач в категорию критических факторов надежности. Многие опытные электрики помнят времена, когда в распределительном шкафу стояли лишь автоматы, магнитные пускатели и тепловые реле. Тогда температурный режим действительно не играл определяющей роли, поскольку изменение характеристик тепловых расцепителей на несколько градусов не могло остановить производство. Сегодня ситуация кардинально иная. Внутри современного щита автоматики соседствуют программируемые логические контроллеры, частотные преобразователи, GSM-модемы, умные приборы учета и импульсные блоки питания. Этот высокотехнологичный организм крайне чувствителен к внешним условиям, и пренебрежение терморегулированием неизбежно ведет к сбоям в работе, ускоренному старению компонентов и дорогостоящим аварийным простоям.

Услуги электролаборатории – проверка и диагностика оборудования - комплексное обследование и тепловизионный контроль для выявления скрытых дефектов.

В соответствии с фундаментальным уравнением Аррениуса, описывающим зависимость скорости химических реакций от температуры, превышение номинального теплового режима всего на десять градусов Цельсия сокращает срок службы электролитических конденсаторов и полупроводниковых переходов в два раза. Это не отвлеченная теория, а суровая реальность эксплуатации современного оборудования, которую необходимо учитывать каждому проектировщику. В данной статье специалисты компании «ТМ Электро» подробно разберут физику происходящих процессов, существующие методы обогрева и охлаждения, а также приведут практические примеры из собственного опыта модернизации производственных линий. Мы рассмотрим две условные категории: бытовые щиты, предназначенные для жилых помещений, и промышленные шкафы управления, используемые в коммерческих и производственных целях, поскольку подходы к терморегулированию электрощитов в этих сегментах кардинально различаются.

Нормативная база и физика процессов терморегулирования

Прежде чем переходить к конкретному оборудованию, важно понимать нормативную базу, на которую опираются все инженерные расчеты. Любой грамотный проект по созданию микроклимата внутри шкафа должен базироваться на требованиях действующих стандартов. Ключевым документом здесь является МЭК 60 204-1, регламентирующий безопасность машин. Он устанавливает, что оборудование должно бесперебойно функционировать в диапазоне температур от плюс пяти до плюс сорока градусов Цельсия. Однако на практике, для обеспечения длительной наработки на отказ, проектировщики «ТМ Электро» рекомендуют ориентироваться на более узкий и комфортный коридор от восемнадцати до тридцати пяти градусов. Правила устройства электроустановок, хотя и не регламентируют напрямую температуру внутри щитов, требуют обеспечения защиты оборудования от воздействия окружающей среды, что напрямую коррелирует с необходимостью контроля теплового режима в щитке. Нельзя забывать и про ГОСТ 14254-2015, который определяет степени защиты IP: понимание того, насколько корпус защищен от пыли и влаги, критически важно при выборе между естественным охлаждением и использованием систем принудительной вентиляции.

Основные механизмы теплопередачи

С точки зрения физики, процесс охлаждения или обогрева всегда сводится к трем базовым механизмам теплопередачи. Теплопроводность подразумевает отвод тепла через монтажные основания, такие как DIN-рейки, и непосредственно через металлические стенки корпуса. Конвекция отвечает за перемещение нагретого воздуха внутри шкафа и его замещение более холодными массами. Тепловое излучение характерно для сильно нагретых элементов, например силовых резисторов или дросселей, но в закрытых шкафах этот метод малоэффективен без организованного воздушного потока. Глубокое понимание этих механизмов позволяет инженеру правильно организовать поддержание температуры в электрощите, будь то уличный бокс учета или герметичная стойка с сервоприводами.

Обогрев электрощитов: защита от холода и конденсата

Казалось бы, зачем греть электрику, которая и сама в процессе работы выделяет тепло? Однако существует целая категория щитов, где проблема холода стоит особенно остро. Речь идет о боксах, установленных непосредственно на улице, на столбах линий электропередач или в неотапливаемых помещениях, таких как холодные подвалы и гаражи без отопления. Низкая температура опасна не сама по себе в первую очередь, а из-за образования агрессивного конденсата при резких потеплениях и из-за деградации физико-химических свойств материалов. Для чувствительной электроники критичны несколько моментов. Жидкокристаллические дисплеи на сильном морозе просто перестают отображать информацию или начинают заметно тормозить. Электролитические конденсаторы при замерзании электролита меняют свои номинальные параметры, что неизбежно приводит к искажению сигналов в блоках питания и контроллерах. GSM-модемы и прочая интеллектуальная электроника содержат кварцевые генераторы, которые при низких температурах начинают плавать, нарушая синхронизацию и целостность передачи данных. Задача подогрева уличного щита заключается не в том, чтобы создать внутри него баню с температурой плюс двадцать пять градусов, а в том, чтобы поднять температуру чуть выше точки росы, обычно до плюс пяти градусов Цельсия.

Оборудование для обогрева: ТЭНы и термостаты

Для этих целей специалисты «ТМ Электро» настоятельно рекомендуют применять специализированные греющие элементы, а не кустарные методы вроде обычных ламп накаливания, хотя в безвыходных полевых ситуациях и они способны работать. Наиболее технологичное решение — это компактные ТЭНы, предназначенные для монтажа на DIN-рейку, мощностью от десяти до ста пятидесяти ватт, которые конструктивно представляют собой мощный резистор в защитном корпусе. Обязательным элементом любой греющей системы является термостат, без которого нагрев будет функционировать постоянно, что приведет к колоссальному перерасходу электроэнергии и перегреву оборудования в летний период. Для ускорения конвекции и более равномерного распределения тепла по всему объему шкафа применяются нагреватели со встроенными вентиляторами. Важнейший совет от инженера «ТМ Электро» заключается в том, что устанавливать нагреватель всегда следует в самой нижней части шкафа, поскольку теплый воздух по законам физики будет подниматься вверх, создавая естественную и эффективную циркуляцию. Сам же термостат с датчиком лучше размещать в зоне, не подверженной прямому воздействию нагревателя, чтобы избежать ложных и преждевременных срабатываний системы.

В типовых квартирных и домовых щитках задача активного охлаждения, как правило, не стоит, поскольку они располагаются внутри отапливаемых помещений, где летняя температура редко превышает комфортные тридцать градусов. Однако современные тенденции к тотальной автоматизации жилья и внедрению систем умный дом вносят свои коррективы. Если внутри квартирного щита монтируется мощный сервер, блоки бесперебойного питания или контроллеры освещения с активным теплоотведением, то вопрос охлаждения электрощита становится актуальным даже для обычной квартиры. В таких случаях, если расчеты показывают, что естественная конвекция через стенки металлического корпуса не справляется, применяются малошумные вентиляторы на двенадцать или двадцать четыре вольта с фильтрами, аккуратно врезаемые в дверцу шкафа.

Промышленные решения и инженерный расчет

Переходя на уровень промышленных предприятий, мы сталкиваемся с гораздо более жесткими требованиями к надежности и бесперебойности работы. Здесь остановка технологической линии из-за замерзшего контроллера может обернуться убытками в миллионы рублей буквально за час простоя. Промышленный подогрев электрощита внешне мало чем отличается от бытового, однако требования к применяемым компонентам и надежности их работы на порядок выше. В шкафах управления часто установлены не просто приборы учета, а дорогостоящие программируемые логические контроллеры с сенсорными панелями оператора. Основная проблема возникает в цехах с высокими потолками и постоянно открывающимися воротами, где температура зимой может опускаться до плюс пяти-десяти градусов. В момент включения станка в холодном шкафу на печатных платах мгновенно образуется конденсат, который гарантированно выводит электронику из строя, вызывая короткие замыкания между токоведущими дорожками. В грамотно спроектированных промышленных шкафах сильно греющиеся компоненты, такие как пускатели и частотники, всегда устанавливаются отдельно от слаботочной логики, и греть при необходимости нужно именно отсек с чувствительной электроникой, используя рассчитанные по формуле нагревательные панели.

Пример расчета мощности обогрева

К нам в «ТМ Электро» часто обращаются клиенты с типовым вопросом о том, какой обогреватель выбрать для стандартного шкафа, например, размером шестьсот на две тысячи на пятьсот миллиметров. Приведем пример расчета для условий Сибири, где зимой в неотапливаемом цеху может быть минус пять градусов, а сохранить внутри оборудования нужно стабильные плюс десять. Необходимая мощность нагрева вычисляется по формуле, где эффективная площадь поверхности такого свободно стоящего шкафа составляет около четырех целых тридцати восьми сотых квадратного метра. Умножая это значение на коэффициент теплопередачи для листовой стали, равный пяти целым пяти десятым ватта на метр-кельвин, и на разницу температур в пятнадцать градусов, мы получаем требуемую мощность примерно в триста шестьдесят один ватт. Вывод очевиден: для данного шкафа потребуется два нагревателя по двести ватт или один мощный на четыреста ватт. Именно поэтому мы в «ТМ Электро» всегда настаиваем на выполнении предварительных инженерных расчетов, а не на установке оборудования наугад.

Охлаждение электрощитов: от пассивного до промышленного

Охлаждение представляет собой наиболее сложную и обширную тему в общем вопросе поддержания температуры в электрощите. Если необходимость подогрева возникает лишь в холодное время года, то проблема перегрева актуальна круглый год, особенно в жарких цехах и в моменты пиковых нагрузок на оборудование. Самым надежным и энергоэффективным методом является пассивное охлаждение через стенки корпуса, однако оно работает исключительно при условии, что температура окружающей среды снаружи ниже желаемой температуры внутри шкафа. Простой проверочный расчет для шкафа с площадью поверхности чуть более пяти квадратных метров, внутри которого оборудование выделяет пятьсот ватт тепла, показывает, что при температуре в цеху плюс двадцать градусов, внутри установится около тридцати семи градусов, что уже превышает рекомендованный верхний предел в тридцать пять. Следовательно, простого отвода через стенки в данном случае недостаточно, и необходимо применять активные методы охлаждения.

Приточная вентиляция: золотое правило монтажа

Самым распространенным способом охлаждения промышленного щита является принудительная приточная вентиляция. Здесь существует золотое правило инженеров «ТМ Электро»: вентилятор должен работать на вдув, а ни в коем случае не на вытяжку. Почему это настолько важно? Если вентилятор работает на вытяжку, он создает внутри шкафа область разряжения, и воздух начинает засасываться внутрь через все негерметичные соединения и технологические щели, занося с собой всю пыль и грязь, которые присутствуют в цеху. Фильтр в такой схеме стоит на выходе и оказывается совершенно бесполезным. В правильной конфигурации вентилятор с фильтром ставится на вдув, обычно в нижней части шкафа или на дверце, благодаря чему воздух поступает внутрь уже очищенным, создается избыточное давление, и пыль не засасывается через неплотности. Выход отработанного нагретого воздуха происходит через специальные жалюзийные решетки, которые монтируются в верхней части корпуса. Для точного подбора вентилятора используется специальная формула, учитывающая тепловыделение оборудования и разницу температур, а постоянная воздуха для стандартных условий принимается равной трем целым одной десятой кубического метра в час на ватт.

Практический кейс: автоматизация вентиляции

В качестве наглядного примера из практики можно привести опыт модернизации на заводе, где стояла острая проблема перегрева шкафа управления линией. Внутри этого шкафа располагались блоки питания и устройство - сплайсер. Штатный вентилятор охлаждения работал в непрерывном режиме круглосуточно, что приводило к катастрофически быстрому забиванию фильтра мелкой производственной пылью. Инженеры «ТМ Электро» предложили элегантное и недорогое решение: в цепь питания вентилятора было установлено простое термореле с порогом срабатывания, выставленным на плюс тридцать градусов. Результат превзошел все ожидания. В зимний период и в межсезонье вентилятор практически не включался, поскольку естественной конвекции через стенки было достаточно для поддержания нормальной температуры. Это дало тройной эффект: незначительную, но приятную экономию электроэнергии, резкое снижение производственного шума, что повысило комфорт обслуживающего персонала, и, самое главное, кардинальное снижение запыленности внутри шкафа. Воздухообмен с внешней средой происходил только тогда, когда это было действительно необходимо, что многократно увеличило межсервисный интервал обслуживания оборудования. Этот простой метод поддержания температуры в электрощите с помощью автоматизации включения вентиляции мы теперь рекомендуем внедрять повсеместно.

Экстремальное охлаждение: кондиционеры и чиллеры

Когда цех раскален до сорока градусов, а внутри шкафа работают частотные преобразователи большой мощности, обычный вентилятор с фильтром уже бессилен, поскольку он просто гоняет горячий цеховой воздух, не обеспечивая должного охлаждения. В таких критических ситуациях инженерам приходится прибегать к более сложным и дорогостоящим системам. Например, применяется метод шкаф-в-шкафу или организация специальных воздуховодов, когда воздухозабор делается не из пыльного и горячего цеха, а с улицы, предпочтительно с северной стороны здания, или из соседнего чистого и прохладного помещения. Для герметичных шкафов, где недопустимо попадание влаги и пыли, используются специализированные кондиционеры, которые монтируются на дверцу и работают по принципу миниатюрной сплит-системы, отводя тепло из шкафа в окружающую среду. На особо мощных линиях применяются чиллеры — системы жидкостного охлаждения, где охлажденная вода или незамерзающая жидкость прокачивается по замкнутому контуру через теплообменники, установленные внутри электрошкафов, что позволяет отводить огромные тепловые потоки в сотни киловатт и при этом сохранять полную герметичность оборудования.

Типовые ошибки и рекомендации

Работая на объектах по всей стране, инженеры «ТМ Электро» накопили обширную статистику типовых ошибок, которые допускаются при монтаже систем климат-контроля. Одной из самых распространенных является неправильная ориентация вентилятора, когда фильтр ставится на вход, а вентилятор работает на вытяжку, создавая разряжение. Исправляется эта ошибка простым разворотом вентилятора на сто восемьдесят градусов. Другая частая проблема — возникновение мертвых зон охлаждения. В одном из проектов кондиционер был установлен в нижней части плотно набитого оборудованием шкафа, в результате чего холодный воздух скапливался внизу, а верхняя часть перегревалась. Решением стала установка дополнительного вентилятора внутри шкафа для принудительной циркуляции и перемешивания воздуха. Отдельная тема — плохой обдув стандартных асинхронных двигателей, которые имеют встроенную крыльчатку на валу. При работе от частотного преобразователя на пониженных оборотах эта крыльчатка вращается медленно и не создает достаточного воздушного потока, что приводит к перегреву двигателя, особенно если он установлен в закрытом пространстве. Решается эта проблема установкой принудительного обдува от независимого вентилятора, включаемого по сигналу термореле.

Подводя итог всему вышесказанному, специалисты «ТМ Электро» дают несколько ключевых рекомендаций.

• Всегда начинайте проектирование с точного теплового расчета, не полагаясь на авось.
• Современное оборудование имеет КПД восемьдесят пять-девяносто процентов, а значит, от десяти до пятнадцати процентов потребляемой мощности гарантированно уходит в тепло, которое необходимо отводить.
• Обязательно используйте термореле и автоматику, будь то для включения обогрева или вентиляции — это многократно продлит срок службы как самого устройства климат-контроля, так и защищаемой электроники.
• Учитывайте запыленность производства: на цементных или деревообрабатывающих предприятиях лучше сразу ориентироваться на закрытые шкафы с теплообменниками или кондиционерами.
• И всегда помните про конденсат: при охлаждении герметичных шкафов точка росы смещается внутрь, и необходимо предусматривать дренаж, иначе вода неизбежно затопит дорогостоящие компоненты.

Поддержание температуры в электрощите — это не прихоть проектировщика, а жесткая необходимость, продиктованная физикой работы полупроводников и современными требованиями к надежности оборудования. Правильно спроектированная система климат-контроля всегда окупается сторицей за счет полного отсутствия простоев и максимального сохранения ресурса дорогостоящей автоматики. Инженеры компании «ТМ Электро» готовы выполнить для вас полный расчет теплового баланса, грамотно подобрать оптимальное оборудование, начиная от простых DIN-реечных нагревателей и заканчивая мощными промышленными кондиционерами, а также оказать квалифицированную помощь в его настройке и вводе в эксплуатацию. Помните, что надежность вашего производства и безопасность технологических процессов начинаются с правильного и стабильного микроклимата в каждом шкафу управления. Обращайтесь к профессионалам своего дела.
