Силовой кабель представляет собой кабельное изделие, предназначенное для передачи и распределения электрической энергии от источника питания до конечного потребителя. В отличие от контрольных кабелей или проводов связи, по силовым линиям электроэнергия передается постоянно в течение всего времени функционирования нагрузки, а напряжение на жилах несет исключительно энергетическую, а не информационную функцию.
В зависимости от используемой системы заземления конфигурация таких линий может различаться. При применении устаревшей, но все еще встречающейся системы TN-C используются четырехжильные силовые кабели, включающие три фазных проводника и совмещенный нулевой рабочий и защитный проводник. В современных электроустановках, выполненных по системе TN-S или TN-C-S, применяются пятижильные линии, в состав которых входят три фазы, рабочий ноль и отдельное защитное заземление. Такой подход значительно повышает электробезопасность объекта и соответствует актуальным требованиям нормативной документации.
Электромонтажные работы любой сложности в Москве – качественный монтаж кабельных линий и подключение электрооборудования.
При проектировании и монтаже кабельных линий специалисты обязаны руководствоваться действующими государственными стандартами и правилами устройства электроустановок. Ключевыми документами, регламентирующими производство и применение кабельной продукции в нашей стране, являются ГОСТ 31996-2012, устанавливающий технические условия для изделий с пластмассовой изоляцией на номинальное напряжение до трех киловольт включительно, и ГОСТ 31565-2012, определяющий требования пожарной безопасности. Также остается актуальным ГОСТ 16442-80, хотя его положения в значительной степени интегрированы в более современные нормативные акты.
Понимание требований этих стандартов необходимо для правильного выбора кабельной продукции под конкретные условия прокладки и эксплуатации. Особое внимание уделяется категориям пожарной безопасности, поскольку статистика неумолимо свидетельствует о том, что значительная часть возгораний в зданиях происходит по причине нарушения изоляции или неправильного выбора кабеля, не соответствующего условиям по распространению горения.
Медь является эталонным материалом для производства токопроводящих жил благодаря своей высокой электропроводности, уступающей лишь серебру, отличной механической прочности и химической стойкости. Медные жилы меньше подвержены окислению, а образующаяся оксидная пленка имеет значительно более низкое сопротивление по сравнению с оксидом алюминия. Это обеспечивает надежный контакт в местах соединений и снижает риск перегрева.
С точки зрения монтажа медные кабели удобнее в работе, особенно при малых сечениях. Они выдерживают многократные изгибы без разрушения металла, что критически важно при прокладке в стесненных условиях распределительных щитов и при подключении подвижных механизмов. Единственным, но существенным недостатком меди является ее высокая стоимость, которая особенно ощутима при больших сечениях, начиная от шестнадцати квадратных миллиметров и выше.
Алюминий исторически широко применялся в отечественной электротехнике благодаря доступной цене и небольшому удельному весу. Однако у чистого алюминия есть ряд серьезных недостатков: текучесть металла под давлением, приводящая к ослаблению винтовых контактов, образование высокоомной оксидной пленки, требующей специальных мер при соединении, и низкая устойчивость к многократным изгибам.
Правила устройства электроустановок в пункте 2.1.49 допускают применение алюминиевых проводов для стационарных электропроводок, однако оговаривают множество исключений. Запрещено использование алюминия в чердачных помещениях, в цепях управления лифтами, в системах освещения общественных зданий, на взрывоопасных объектах и во многих других случаях. Практически это означает, что внутри жилых помещений алюминиевая проводка сегодня не применяется.
Ситуация начала меняться с выходом Приказа Минэнерго № 968 от 2017 года, который ввел нормы на использование проводов с жилами из алюминиевых сплавов. Новые сплавы, легированные определенными химическими элементами, лишены многих недостатков чистого алюминия: они более упруги, менее склонны к текучести и обладают стабильными контактными свойствами. Тем не менее, массового появления на рынке кабелей марок 2,5, 4 и 6 квадратных миллиметров из таких сплавов, пригодных для внутренней проводки, пока не произошло, и медь продолжает доминировать в этом сегменте.
По строению токопроводящие жилы подразделяются на однопроволочные и многопроволочные. В маркировке отечественных кабелей однопроволочные жилы обозначаются буквами «ож». Такая конструкция характерна для стационарно проложенных линий, где кабель после монтажа не подвергается изгибам и вибрациям. Однопроволочные жилы проще в подключении: их можно подключать под винт или в клеммные зажимы без дополнительной обработки, если это допускается конструкцией зажима.
Многопроволочные жилы состоят из множества тонких проволок, скрученных между собой. Такая конструкция обеспечивает гибкость кабеля, позволяя использовать его для подключения передвижных механизмов, в местах частых изгибов, а также при монтаже в условиях ограниченного пространства, где трасса имеет много поворотов. Однако подключение многопроволочных жил требует обязательного применения наконечников, опрессованных специальным инструментом. Попытка подключить многопроволочный провод под винт без наконечника приводит к обрыву отдельных проволок, ухудшению контакта и последующему нагреву.
Специалисты компании «ТМ Электро» настоятельно рекомендуют строго соблюдать технологию оконцевания: для каждой многопроволочной жилы должен применяться наконечник соответствующего типоразмера, а опрессовка должна выполняться калиброванным инструментом с контролем усилия.
Наиболее распространенным материалом для изоляции силовых кабелей напряжением до 1 кВ является поливинилхлоридный пластикат. Он обладает хорошими диэлектрическими свойствами, стоек к воздействию агрессивных сред и относительно недорог. Кабели с ПВХ-изоляцией широко применяются для прокладки внутри сухих и влажных помещений, в кабельных сооружениях и на открытом воздухе при условии защиты от прямого солнечного излучения.
Современные кабели имеют не только индивидуальную изоляцию каждой жилы, но и общую оболочку, защищающую от внешних воздействий. В качественных изделиях оболочка может быть многослойной, включая броню из стальных лент или проволок для защиты от механических повреждений при прокладке в земле или в агрессивных средах.
Ключевое значение для безопасности объекта имеет поведение кабеля в условиях пожара. Обычный ПВХ-пластикат поддерживает горение и выделяет при этом большое количество токсичного дыма и хлороводорода. Для объектов с массовым пребыванием людей, высотных зданий, больниц и школ этого недостаточно.
В маркировке современных кабелей можно встретить следующие обозначения:
Наиболее распространенными в современном строительстве являются кабели марок ВВГнг-LS и их импортные аналоги, например NYM. При проектировании ответственных объектов, таких как метрополитен, атомные станции или больничные комплексы, применяются специализированные огнестойкие кабели с маркировкой FR, сохраняющие работоспособность в течение заданного времени при непосредственном воздействии пламени.

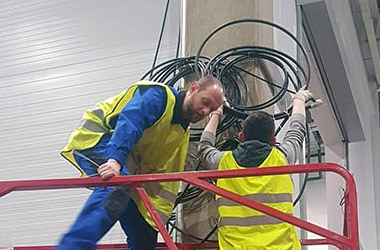

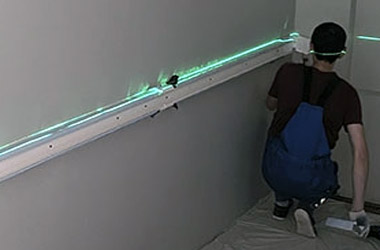

При прокладке силовых линий необходимо руководствоваться главой 2.1 Правил устройства электроустановок. Существует несколько ключевых принципов, соблюдение которых гарантирует долговременную и безопасную эксплуатацию.
Кабели должны прокладываться таким образом, чтобы исключить или максимально снизить воздействие на них механических усилий и атмосферных факторов. Для наружной прокладки применяются специальные марки, устойчивые к ультрафиолетовому излучению и перепадам температур, либо кабели защищаются коробами и трубами.
Одним из важнейших требований ПУЭ 7.1.37 является сменяемость электропроводки. Это означает, что должна быть техническая возможность заменить поврежденный кабель без разрушения строительных конструкций. На практике это реализуется прокладкой в трубах, каналах или гофрированных рукавах, замоноличенных в стены или полы. Однако в зданиях с негорючими стенами допускается и несменяемая проводка, замоноличенная непосредственно в тело стены.
Пункт 2.1.23 ПУЭ требует, чтобы все места соединений и ответвлений проводов были доступны для осмотра и ремонта. Поэтому все скрутки, клеммники и соединители должны размещаться в распределительных и установочных коробках, а также в щитках. К сожалению, в угоду дизайну интерьеров это требование часто нарушается, коробки зашиваются гипсокартоном или закрываются несъемными панелями, что недопустимо.
Скрутка является самым старым и интуитивно понятным способом соединения проводов, однако действующие правила устройства электроустановок прямо запрещают ее использование. Дело в том, что качество скрутки невозможно проверить и проконтролировать инструментально. Площадь контакта в скрутке зависит от усилия затяжки, количества витков и навыков электрика. Со временем из-за циклического нагрева и остывания металл в скрутке ослабевает, контакт ухудшается, возникает переходное сопротивление, нагрев и, как следствие, пожар.
Разрешенными методами соединения являются опрессовка, сварка, пайка и сжимы. При этом важно понимать, что предварительная скрутка не исключается при сварке и пайке, а является подготовительной операцией, после которой соединение фиксируется расплавленным металлом припоя или электрода.
Наиболее благоприятный сценарий — соединение жил из одного металла и одинакового сечения. В этом случае применимы все перечисленные методы. Для токов большой величины предпочтительна опрессовка специальными гильзами с последующей изоляцией, либо применение ответвительных сжимов, известных в народе как «орешки».
При соединении жил одинакового материала, но разного сечения, рекомендуется избегать такой ситуации, но при необходимости допускается разница не более чем на один шаг стандартных сечений, например, четыре и два с половиной квадратных миллиметра.
Самый сложный случай — соединение меди и алюминия. Эти металлы образуют гальваническую пару, при контакте которых в присутствии влаги возникает электрохимическая коррозия. Контакт разрушается, сопротивление растет. Недопустимо скручивать медный провод с алюминиевым напрямую. Необходим разделитель: болтовое соединение со стальной шайбой между металлами, специальные клеммники Wago с контактной пастой, исключающей доступ воздуха, или медно-алюминиевые гильзы для опрессовки. В крайнем случае, медный провод можно тщательно облудить припоем, а затем соединять с алюминиевым, но этот метод менее надежен и трудоемок.
Это также нежелательная комбинация. Жесткая монолитная жила и мягкая многопроволочная плохо контактируют между собой. Винтовой зажим может пережать и перерезать тонкие проволочки многопроволочной жилы, либо не обеспечить достаточного давления на монолит. В таких случаях рекомендуется использовать специальные клеммные колодки, конструкция которых рассчитана на оба типа проводников, либо переходить на соединение через наконечники, где каждый проводник оконцевывается индивидуально.
Практика показывает, что подавляющее большинство аварийных ситуаций, связанных с нагревом контактных соединений, возникает именно из-за нарушения технологии монтажа. Характерный признак — потемневшая изоляция, оплавленный корпус розетки или запах горелой пластмассы. Внешний осмотр и тепловизионный контроль в процессе эксплуатации позволяют выявить такие дефекты на ранней стадии.
В своей практике специалисты компании «ТМ Электро» нередко сталкиваются с последствиями некачественного монтажа силовых линий. Одна из самых распространенных проблем — плохая обжимка наконечников на многопроволочных жилах в распределительных щитах. Если наконечник обжат неправильно, без соблюдения требуемого усилия, или если провод перед опрессовкой был зачищен некачественно и имеет следы оксидов, контактное соединение начинает греться под нагрузкой.
Это приводит к лавинообразному процессу: нагрев усиливает окисление, окисление повышает сопротивление, сопротивление увеличивает нагрев. В конечном итоге изоляция плавится, может произойти короткое замыкание или возгорание. Единственным правильным решением в такой ситуации является полная переделка соединения с зачисткой провода до чистого металла, использованием качественных наконечников и профессионального обжимного инструмента с калиброванными матрицами.
Любая кабельная линия должна быть защищена от токов короткого замыкания и перегрузки автоматическими выключателями. Номинал автомата выбирается исходя из длительно допустимого тока для данного сечения и материала жилы, а также условий прокладки. Недостаточно просто поставить автомат, соответствующий сечению, необходимо также учитывать поправочные коэффициенты на температуру окружающей среды, способ прокладки и количество работающих кабелей в пучке.
В месте соединения кабелей, особенно если соединение выполнено на сжимах или клеммниках, автоматический выключатель также выполняет защитную функцию. В случае ухудшения контакта и возникновения дуги, автомат должен отключить линию, хотя, к сожалению, при последовательной дуге с малым током обычные автоматы могут не сработать. Именно поэтому так важен качественный монтаж и периодический контроль состояния контактов, особенно на ответственных участках с большой токовой нагрузкой.
При проектировании электроснабжения объекта перед инженером встает вопрос выбора конкретной марки кабеля. Для стандартной внутренней проводки в жилых и офисных помещениях оптимальным выбором сегодня является кабель марки ВВГнг-LS или его импортный аналог NYM. Он сочетает приемлемую стоимость с необходимым уровнем пожарной безопасности.
Для наружной прокладки, особенно для ответвлений от воздушных линий к частным домам, применяется самонесущий изолированный провод, известный под аббревиатурой СИП. Он имеет специальную изоляцию, стойкую к ультрафиолету, и не требует крепления на несущий трос.
Для прокладки в земле, особенно под автомобильными дорогами или в местах, где возможны механические повреждения, применяются бронированные кабели, например, ВБбШв. Стальная ленточная броня защищает кабель от случайных повреждений, а подушка под броней предотвращает коррозию металла.
Выбор и монтаж силового кабеля — ответственная задача, от которой зависит безопасность объекта и бесперебойность электроснабжения. Нельзя руководствоваться только сечением жилы, игнорируя материал изоляции, категорию пожарной безопасности, конструкцию жилы и условия прокладки. Экономия на кабельной продукции или нарушение технологии монтажа неизбежно приводят к проблемам в будущем.
Компания «ТМ Электро» рекомендует при проектировании и строительстве обращаться к актуальным версиям ГОСТ и ПУЭ, использовать качественные сертифицированные материалы и доверять монтаж только квалифицированным специалистам, имеющим опыт работы с соответствующими типами кабелей и соединительной арматуры. Соблюдение этих несложных правил гарантирует долгую и безаварийную службу вашей электроустановки.
