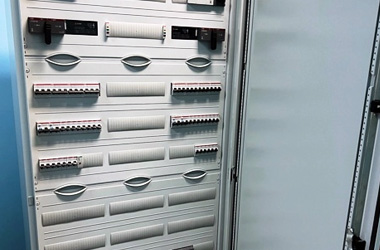

Проверка кабельных линий: как проводится испытание повышенным напряжением

Для обеспечения надежной и безопасной работы электросетей, как в бытовых, так и в производственных условиях, кабельные линии подвергаются периодическим испытаниям. В частности, кабели с рабочим напряжением свыше 1 кВ (например, кабели, используемые для подключения распределительных щитов или мощного оборудования) в обязательном порядке тестируются повышенным напряжением. Это необходимо для выявления скрытых дефектов изоляции, которые могут привести к пробою и, как следствие, к короткому замыканию или поражению электрическим током. Периодичность таких проверок зависит от множества факторов, включая тип изоляции (например, сшитый полиэтилен или резина), срок службы кабеля, способ его прокладки (в земле, в трубе, по воздуху) и наличия каких-либо видимых повреждений. Кабели, введенные в эксплуатацию после монтажа или капитального ремонта, также подвергаются обязательной проверке.

Для комплексной проверки электроустановок и кабельных линий рекомендуем услуги нашей аккредитованной Электролаборатории. Мы проводим все виды электротехнических испытаний: измерение сопротивления изоляции мегаомметром, проверку цепи "фаза-ноль", испытание автоматических выключателей и УЗО, высоковольтные испытания кабелей.

Работы выполняют аттестованные специалисты с группами электробезопасности III-V, используя сертифицированное оборудование (Fluke, Sonel, Megger). Все измерения соответствуют требованиям ПУЭ гл. 1.8, ПТЭЭП п. 3.6 и ГОСТ Р 50571.16-2007.

Что касается кабельных линий с напряжением до 1 кВ (например, проводка в квартире или подключение бытовых приборов), то их изоляцию проверяют с помощью мегомметра, прибора, который подает напряжение 2500 В на кабель в течение минуты. В ходе этого испытания измеряется сопротивление изоляции между жилами кабеля и его заземленной оболочкой (если она есть), а также между каждой жилой по отдельности. Низкое сопротивление свидетельствует о повреждении изоляции и необходимости замены кабеля.

При испытаниях кабелей с более высоким напряжением мегомметр также может использоваться для предварительной диагностики, позволяя выявить обрывы жил или грубые дефекты изоляции. Однако основным методом контроля является испытание повышенным напряжением, которое проводится с использованием специального оборудования, генерирующего либо выпрямленное напряжение, либо переменное напряжение промышленной частоты (обычно 50 Гц). Это позволяет имитировать условия работы кабеля и выявить слабые места в изоляции, которые могут проявиться только при повышенной нагрузке. Важно помнить, что проведение таких испытаний требует специальных знаний и оборудования, поэтому их должны выполнять только квалифицированные специалисты.

Для чего испытывать кабели

Кабельные линии, питающие наши дома, офисы и заводы, постоянно подвергаются испытаниям на прочность. Влияние погоды (жара, мороз), неправильный монтаж (слишком крутые изгибы кабеля), смещения грунта, удары и, конечно, перегрузки по току – все это может повредить изоляцию кабеля. И если изоляция слабая, рано или поздно случится короткое замыкание, что чревато отключением электроэнергии, пожаром и другими неприятностями.

Чтобы убедиться в надежности кабеля и предотвратить аварии, проводят высоковольтные испытания. Это как «рентген» для кабеля, который позволяет увидеть скрытые дефекты изоляции. В кабель подается напряжение, значительно превышающее рабочее, и если в изоляции есть слабое место (трещина, пористость, инородное включение), оно проявит себя. Можно сказать, что мы искусственно создаем повышенное электрическое поле внутри кабеля, и если изоляция не выдерживает, это сразу становится видно.

Важно понимать, что результат испытания зависит от нескольких факторов: насколько долго подавалось высокое напряжение, как быстро оно нарастало, и, конечно, какие нагрузки испытывал кабель во время монтажа и эксплуатации. Именно поэтому испытания проводятся как после монтажа, так и периодически во время эксплуатации, чтобы контролировать состояние кабеля и своевременно выявлять «слабые места». Это помогает избежать серьезных поломок, обеспечить бесперебойное электроснабжение и продлить срок службы кабельной линии, заявленный производителем.

Испытания кабеля. Нормы

При проведении испытаний электрооборудования на прочность изоляции необходимо руководствоваться Правилами устройства электроустановок (ПУЭ) и Правилами технической эксплуатации электроустановок потребителей (ПТЭЭП). Эти правила определяют величину испытательного напряжения и время его приложения.

Для кабелей, проложенных открыто (например, по воздуху) и имеющих одну жилу с пластмассовой изоляцией, а также для кабелей с резиновой изоляцией до 1 кВ испытания не требуются.

Во время испытаний кабельных линий повышенным напряжением обязательно контролируется ток утечки через изоляцию. По этому току можно судить о состоянии изоляции и наличии дефектов. Важно понимать, что ток утечки должен быть стабильным и, как правило, уменьшаться во время испытания.

Для оценки однородности изоляции каждой жилы рассчитывается коэффициент асимметрии, определяемый как отношение максимального тока утечки к минимальному. Чем меньше коэффициент асимметрии, тем лучше состояние изоляции.

Если во время испытаний ток утечки не снижается, остается нестабильным или увеличивается, это свидетельствует о повреждении изоляции. В этом случае испытания продолжают до момента обнаружения дефекта, но не более 15 минут. Превышение этого времени указывает на серьезные проблемы в изоляции, требующие дополнительных исследований и, возможно, замены кабеля.

Как подготовиться к испытаниям. Соблюдение техники безопасности

Испытания силового кабеля повышенным напряжением – процедура, необходимая для выявления дефектов изоляции, но сопряженная с высоким риском поражения электрическим током и повреждения оборудования. Поэтому крайне важно строго соблюдать технику безопасности. К работе допускаются только квалифицированные и обученные электромонтеры, прошедшие медосмотр и имеющие группу по электробезопасности, соответствующую выполняемым работам. Все работы должны быть оформлены нарядом-допуском, а персонал, участвующий в испытаниях, должен быть проинструктирован о мерах безопасности.

Перед началом испытаний необходимо подготовить рабочее место: кабель отключается от сети и надежно заземляется со всех сторон, чтобы исключить случайное попадание напряжения. После отключения, но перед подключением испытательной установки, необходимо убедиться в отсутствии остаточного заряда на кабеле, кратковременно заземлив его. Это особенно важно для кабелей большой длины, где остаточный заряд может быть значительным.

Предварительно, перед подачей высокого напряжения, необходимо провести визуальный осмотр кабеля на наличие видимых повреждений: трещин, вздутий, следов перегрева. Также, мегомметром измеряют сопротивление изоляции между жилами и между жилами и металлической оболочкой, чтобы убедиться в отсутствии коротких замыканий и критического снижения изоляции. Значение сопротивления изоляции должно соответствовать нормативным требованиям для данного типа кабеля и его рабочего напряжения.

Важно помнить, что при отрицательной температуре воздуха испытания кабеля повышенным напряжением не рекомендуется проводить, так как при замерзании воды, которая могла попасть внутрь изоляции, могут образоваться трещины, что приведет к ложному срабатыванию или повреждению кабеля. Исключением являются аварийные ситуации, когда необходимо срочно восстановить электроснабжение, но и в этом случае нужно учитывать риски и принять дополнительные меры предосторожности.

При работе с высоким напряжением необходимо использовать только проверенные и исправные диэлектрические средства защиты: перчатки, боты, коврики, штанги. Перед применением необходимо убедиться в целостности и сроке годности этих средств защиты, указанном на штампе. Только неукоснительное соблюдение этих правил позволит провести испытания кабеля безопасно и эффективно.

Проведение испытаний

Для проверки надежности изоляции силовых кабелей, используемых в электроснабжении зданий и предприятий, применяют испытания повышенным напряжением постоянного тока. Этот метод предпочтителен из-за компактности и мобильности оборудования, необходимого для создания высокого напряжения. В отличие от переменного тока, постоянный ток не вызывает значительных потерь энергии и нагрева кабеля, а также слабо провоцирует развитие частичных разрядов, которые могут исказить результаты испытаний.

Перед началом и после завершения высоковольтных испытаний обязательно измеряется сопротивление изоляции кабеля с помощью мегомметра на напряжение 2,5 кВ. Это позволяет оценить общее состояние изоляции и выявить возможные повреждения.

В производственных условиях, для повышения оперативности, допускается проводить испытания кабелей без отключения их от распределительных щитов и шин. Однако, это требует соблюдения строгих мер безопасности и тщательной проверки отсутствия подключенных потребителей. Кабели, проложенные в земле, рекомендуется испытывать в летний период. В случае пробоя изоляции, обнаружение и ремонт поврежденного участка будут значительно упрощены благодаря более легкому процессу раскопки.

Для создания необходимого высокого напряжения используются специальные высоковольтные испытательные установки, которые могут быть стационарными, переносными или передвижными. Основные компоненты таких установок включают в себя: повышающий трансформатор, высоковольтный выпрямитель для преобразования переменного напряжения в постоянное, и пульт управления для регулировки и контроля процесса испытания. Важным параметром, контролируемым во время испытания, является ток утечки, который измеряется с помощью миллиамперметра, подключенного к вторичной обмотке трансформатора. Повышенный ток утечки свидетельствует о повреждении или ослаблении изоляции кабеля и является сигналом к прекращению испытания и дальнейшей диагностике.

Как часто проводится проверка

Для кабелей, работающих под напряжением от 6 до 35 кВ, существуют строгие правила испытаний, чтобы гарантировать их безопасность и надежность. Сразу после прокладки нового кабеля (перед засыпкой траншеи) или после его перекладки необходимо провести испытание повышенным напряжением. Это позволяет выявить возможные повреждения изоляции, возникшие при монтаже. Повторные испытания проводятся после любого ремонта кабеля, а также в рамках плановых профилактических работ. Внеплановые испытания обязательны после аварийных ситуаций, чтобы убедиться в отсутствии скрытых повреждений, вызванных аварией.

Для кабельных линий с традиционной бумажно-пропитанной изоляцией периодичность испытаний зависит от важности потребителей, которых они питают. Кабели, питающие критически важные объекты (например, больницы, предприятия непрерывного цикла), подвергаются испытаниям повышенным напряжением каждый год. Для кабелей, питающих менее ответственных потребителей, испытания проводятся раз в три года. Распределительные кабельные линии, обеспечивающие питание целых районов или промышленных зон, испытываются раз в пять лет. Важно отметить, что если кабельная линия планируется к выводу из эксплуатации в ближайшие пять лет, или она является короткой линией, соединяющей трансформаторную подстанцию (ТП) или распределительный пункт (РП) с воздушной линией электропередач, то испытания могут быть отменены.

Отдельные требования предъявляются к кабелям с изоляцией из сшитого полиэтилена. Они в обязательном порядке испытываются повышенным напряжением после каждого ремонта и перед вводом в эксплуатацию. Кроме того, особое внимание уделяется проверке защитной оболочки этих кабелей. После проведения земляных работ в охранной зоне кабельной линии необходимо провести проверку целостности оболочки. Периодические проверки оболочки проводятся раз в пять лет, причем первое испытание рекомендуется проводить через 2,5 года после ввода кабеля в эксплуатацию.

Все эти меры направлены на своевременное выявление дефектов изоляции и защитных оболочек кабелей, что позволяет предотвратить аварии, обеспечить надежное электроснабжение и безопасность персонала. Испытания повышенным напряжением – это важная часть технического обслуживания кабельных сетей, обеспечивающая их долговечность и бесперебойную работу.
