Самонесущий изолированный провод. Когда провода уходят под защиту

Распределительные сети по всей стране связывают миллионы потребителей. Общая длина воздушных магистралей давно перевалила за несколько миллионов километров. Значительная их часть построена десятилетия назад. Старение фондов, коррозия металла и механический износ - естественные процессы, которые создают массу трудностей эксплуатационным службам. Особенно остро проблема касается традиционных неизолированных конструкций.

Электролаборатория - испытания воздушных линий электропередачи. Проверка изоляции, заземления и параметров СИП на объекте.

Согласно отраслевой статистике, примерно 80 процентов технологических сбоев в сетях 0,4–10 кВ спровоцированы замыканиями. Причины лежат на поверхности. Это банальное схлестывание токоведущих частей при ураганных порывах ветра, набросы веток, обледенение и пляска. Добавим сюда коррозию. Голый алюминий или сталь в агрессивной среде окисляются стремительно. Приморские районы, зоны с солеными песками, промзоны с химическими выбросами буквально съедают металл. Результат — обрывы, отжиги проволок и массовые отключения. Порой без света остаются целые кварталы или поселки на многие часы.

Снизить остроту этих проблем позволил переход на принципиально иной тип токоведущих линий. Речь идет о самонесущем изолированном проводе. Техническое переоснащение сетей с его использованием меняет саму философию распределения энергии. Давайте разберем устройство, нормативную основу и практическую ценность такого решения.

Как устроен жгут

Внешне это скрученный пучок, где вокруг центрального несущего элемента группируются фазные жилы. Сердечник, а иногда и все проводники, покрыты слоем диэлектрика. Материал оболочки — специальный светостабилизированный полиэтилен. Почему выбран именно он? У этого полимера привлекательный баланс характеристик. Он не боится влаги, химически инертен, не выделяет токсинов. Механическая прочность достаточна для противостояния ударным и растягивающим нагрузкам. Пробивное напряжение держит высокие значения.

Отдельного разговора заслуживает технология сшивки полиэтилена. Исходный термопласт имеет ограничения по нагреву. Чтобы поднять термический барьер, молекулярную структуру модифицируют. На производстве применяют обработку в среде нейтрального газа под давлением и при повышенной температуре. Альтернативный метод — введение силановых добавок. После такой процедуры у оболочки появляется пространственная сетка связей. Допустимая температура длительной эксплуатации поднимается с 70 до 90 градусов Цельсия. Кратковременно, в течение восьми часов, изоляция выдерживает 130 градусов. В аварийном режиме короткого замыкания пик может достигать 250 градусов. Еще один плюс — эффект памяти формы. После деформации растяжением или сжатием структура возвращается в исходное состояние.

Завершающая стадия — добавление в компаунд компонентов против фотостарения. Ультрафиолетовое излучение солнца разрушает полимерные цепи. Светостабилизаторы нейтрализуют этот эффект, продлевая жизнь оболочке под открытым небом на десятилетия.

Эволюция вместо революции

История изолированных магистралей началась во Франции в середине прошлого века. Европейские энергетики быстро оценили новинку. Особенно активно технологию приняли в Финляндии. К восьмидесятым годам финские сетевые компании совместно с производителями разработали узнаваемую радиальную схему распределения. Ключевая идея — подвес трех изолированных фаз, скрученных вокруг голого или изолированного нейтрального проводника на деревянных опорах.

На территорию России такая продукция пришла в начале девяностых. Пилотные проекты внедрялись в Мордовии, Татарстане, а также в Нижегородской и Ярославской областях. Специалисты на практике сравнивали поведение новых и старых конструкций в условиях снежных зим и ветровых нагрузок. Результат убеждал. К началу двухтысячных по стране проложили сотни тысяч километров линий с применением этой технологии. Сегодня на нее массово переходят коттеджные поселки, индустриальные парки и муниципальные сети.

Нормативная база и стандарты

Производство и применение регулирует ГОСТ 31946-2012. Документ описывает самонесущие изолированные и защищенные конструкции для воздушных линий электропередачи. Климатическое исполнение по ГОСТ 15150 соответствует категориям размещения 1, 2 и 3. Температурный диапазон для работы — от минус 60 до плюс 50 градусов. Монтаж разрешен при температуре не ниже минус 20.

Стандартом установлены жесткие требования к механической прочности. Например, сопротивление проволок из алюминиевого сплава на разрыв до скрутки в нулевую жилу должно составлять не менее 295 Н на квадратный миллиметр. Испытания изоляции проводятся после выдержки в воде. Для низковольтных марок (0,4 кВ) нормируется выдерживание переменным напряжением 4 кВ частотой 50 Гц на строительной длине. Для защищенных на 20 кВ — не менее 24 кВ после водной выдержки.

Другой важнейший регламент — правила устройства электроустановок. В них определены условия совместной подвески с линиями связи и освещения, расстояния до земли и зданий. Скажем, при совмещении на опорах с телефонными цепями дистанция не должна быть меньше полуметра. Такие нормативы обеспечивают безопасную интеграцию в городскую инфраструктуру.

Семь слагаемых надежности

Стоимость изолированного варианта примерно на двадцать процентов выше голого аналога. Эта цифра включает дополнительные ступени обработки и материалы. Однако экономический анализ полного жизненного цикла объекта показывает иную картину. Переплата окупается на этапе строительства и последующего обслуживания. Ниже — факторы, за счет которых формируется экономия.

• Безопасность персонала и граждан. Работы под напряжением без отключения магистрали становятся штатной практикой. Бригада может выполнять подключение нового ввода, не оставляя других потребителей без света. Риск случайного поражения током или возгорания от короткого замыкания многократно снижен.
• Упрощенный и ускоренный монтаж. Нет нужды рубить широкую просеку. В стесненных городских условиях линию прокладывают по фасадам домов. Допустимая высота опор меньше — 4 метра вместо 6. Отпадает необходимость в громоздких траверсах и тяжелых фарфоровых изоляторах.
• Природная стойкость. Ветровая пляска и налипание снега не приводят к схлестыванию. Гладкая гидрофобная поверхность мешает образованию гололедной муфты. Даже если наледь сформируется, пробой исключен.
• Снижение потерь. Реактивное сопротивление у такой конструкции примерно втрое меньше по сравнению с голыми проводами. Это прямое следствие близкого взаимного расположения изолированных фаз. Качество электроэнергии на конце линии заметно выше.
• Визуальная культура. Воздушные трассы выглядят компактно и аккуратно. Этот фактор важен для исторических центров, парковых зон и благоустроенных территорий. Птицы не гибнут от прикосновения к фазе, что одновременно сохраняет популяцию и исключает отключения по вине пернатых.
• Защита от вандализма и хищений. Такой жгут непригоден для сдачи в пункты приема металлолома. Алюминиевые жилы покрыты оболочкой, что делает их неинтересными для сборщиков вторсырья. Нелегальная наброска для кражи электричества также крайне затруднена.
• Продолжительный ресурс. Расчетный срок службы достигает 40 лет и более. Механика выдерживает падение сучьев и значительные ветровые нагрузки. Расходы на аварийно-восстановительные работы по статистике сетевых компаний снижаются до 80 процентов.

Сочетание этих свойств дает ощутимую выгоду на дистанции. Именно поэтому техническая политика электросетевых компаний все последние десятилетия ориентирована на применение самонесущего изолированного провода.

Логика маркировки и выбор под задачу

Разнообразие модификаций подчинено функциональному назначению. Классификация строится по напряжению, наличию несущего сердечника и типу его изоляции. Разберем базовые исполнения.

• СИП-1 — токоведущие алюминиевые жилы с полиэтиленовой оболочкой, вокруг неизолированного нулевого несущего сплава. Основная сфера — вводы в жилые и хозяйственные объекты, напряжение до 0,6/1 кВ.
• СИП-2 — все проводники, включая нулевой, защищены сшитым полиэтиленом. Применяется там, где нужна повышенная стойкость: морские побережья, берега соленых озер, засоленные грунты, промзоны. Допустимо использование в пожароопасных зонах с дополнительным огнезащитным покрытием.
• СИП-3 — защищенный провод с одной уплотненной жилой из алюминиевого сплава. Сечения от 35 до 240 квадратных миллиметров. Толщина изолирующего слоя варьируется: 2,3 мм под 20 кВ и 3,5 мм под 35 кВ. Может подвешиваться без несущего троса. Допустимо совместное размещение на опорах с телефонными линиями при соблюдении отступа в полметра.
• СИП-4 — жгут без центрального силового элемента. Все алюминиевые жилы изолированы и компактированы. Сечение начинается с 16 квадратов для сетей 220 В. Под 380 В применяют четырехжильную конфигурацию. Идеален для ответвлений к вводам и прокладки по стеновым конструкциям.

Отдельно стандарт упоминает герметизированные (СИПг) и не распространяющие горение (СИПн) версии. Первые предотвращают продольное распространение влаги, вторые требуются на участках с высокими противопожарными рисками.

Инженерные детали и цифры

Рабочие параметры подчиняются строгой математике. Для примера возьмем типовой ряд СИП-4. Допустимые длительные токи рассчитаны для стандартных условий: окружающая среда +25 градусов, скорость ветра 0,6 метра в секунду, солнечная радиация 1000 ватт на квадратный метр. При сечении медной... алюминиевой жилы 16 миллиметров квадратных порог — 76 ампер. При 35 квадратах — уже 160. С ростом площади растет и устойчивость к токам короткого замыкания: 0,87 килоампера на 16 квадратах против 10,9 килоампера на 120.

Важно помнить про поправочные температурные коэффициенты. Если воздух прогрелся до +40 градусов, коэффициент составит 0,88. При минус пяти и ниже — 1,21. Проектировщик обязан закладывать эти коррективы, чтобы исключить перегрев изоляции.

Электрические параметры тоже нормированы. Активное сопротивление на километр для жилы 50 мм2 не превышает 0,822 Ом. Для 70 мм2 — 0,568 Ом. Индуктивное сопротивление пучка значительно ниже, чем у разнесенных голых проводов. У парной линии 2х16 мм2 оно составит около 0,087 Ом на километр. У 4х120 мм2 — порядка 0,082 Ом. Эти цифры критически важны при расчете падения напряжения, особенно в протяженных магистралях с большим числом ответвлений.

Геометрические параметры влияют на удобство раскатки. Наружный диаметр 2х16 — 15 миллиметров при массе 131 килограмм на километр. Сборка 4х95 — уже 38–39 миллиметров в диаметре и почти полторы тонны весом. Минимальный радиус изгиба при монтаже не должен быть меньше десяти наружных диаметров. Нарушение этого правила чревато внутренними повреждениями структуры полиэтилена и снижением электрической прочности.

Сценарии применения в реальных проектах

Представим типичную ситуацию. Небольшой населенный пункт запитан по старинке голыми алюминиевыми проводами на бетонных опорах. Зимой гололед, летом грозы и ветра. Аварийная бригада выезжает туда по нескольку раз за сезон. Техническое решение — замена существующей линии 0,4 кВ с применением СИП-2. Конструкция позволяет использовать существующие стойки, не меняя их кардинально. Сечение подбирается с учетом перспективного роста нагрузок. Скажем, магистраль из 4х70 мм2 обеспечит запас для будущего развития.

Другой случай — отпайка к коттеджу от магистрали 10 кВ. Здесь задействуют СИП-3 сечением жилы 50 или 70 квадратов. Он подвешивается на анкерных зажимах. Защитная изоляция в 2,3 миллиметра надежно держит фазное напряжение. Монтажник, действуя строго по правилам техники безопасности, может работать без отключения транзита. Риск поражения сведен к нулю, если соблюдена дистанция и применены диэлектрические средства.

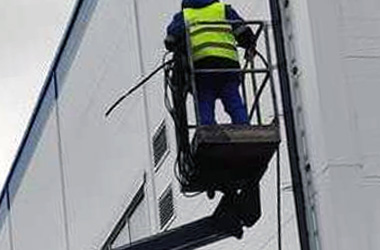

Не менее показателен пример прокладки по фасаду многоквартирного дома. СИП-4 без несущего элемента аккуратно идет по стене на крепежных кронштейнах. Не нужны массивные траверсы. Эксплуатация упрощается. Жильцы не видят пугающей паутины из голого металла над головой.

Шесть правил для монтажников

Ошибки при прокладке способны свести на нет все преимущества. Опыт электромонтажных организаций позволил сформулировать основные требования.

• Первое — контролировать усилие тяжения. Растягивающие напряжения в нулевой несущей жиле при прокладке и эксплуатации не должны превышать 45 Н на квадратный миллиметр. Для СИП-3 порог еще строже — не более 35 Н на квадрат. Превышение деформирует токопроводящие жилы, нарушает шаг скрутки и может повредить изоляцию.
• Второе — использовать предназначенную для этого арматуру. Прокалывающие зажимы должны быть именно того типа, что рекомендован производителем. Самодельные или неподходящие приводят к нарушению герметичности и попаданию воды в контактную зону.
• Третье — соблюдать температурный режим монтажа. Нижний порог — минус 20 градусов. При более низких значениях полиэтилен теряет гибкость, становится хрупким. На морозе радиус изгиба надо увеличивать, чтобы исключить микротрещины.
• Четвертое — не допускать контакта с острыми кромками. Во время раскатки надо использовать направляющие ролики. При креплении на угловых опорах обязательна установка защитных прокладок.
• Пятое — контролировать заземление нейтрали. Нулевой провод заземляется на трансформаторной подстанции и в конце каждой ветви или на участках длиннее 200 метров от точки, где подключена последняя нагрузка. Правило продиктовано требованиями безопасности и режимом работы сети.
• Шестое — проверять целостность изоляции после монтажа. Испытания должны проводиться по схеме, предписанной заводской документацией. Например, повышенным напряжением с частотой 0,1 Гц или выпрямленным током. Это гарантирует отсутствие скрытых дефектов, полученных при протяжке.

В чем рациональность перехода на новую технологию? Ответ кроется в сопоставлении двух моделей построения сетей. Голая линия — постоянный компромисс между дешевизной стройматериалов и дороговизной обслуживания. Изолированная — система с высокой стартовой ценой, но минимальной стоимостью владения на длинной дистанции.

Самонесущий изолированный провод исключает целые классы аварий. Схлестывание фаз перестает быть проблемой, гололедно-ветровые отключения уходят в разряд редкости. Затраты на расчистку трасс снижаются, отпадает потребность в частой замене корродирующих участков. Кражи электроэнергии и металла становятся экономически бессмысленными. Добавим сюда повышение электробезопасности: количество несчастных случаев на линиях с защищенными жилами статистически значимо ниже.

Эволюция распределительных сетей движется в сторону максимальной автоматизации и безаварийности. Использование современных изолированных конструкций — обязательное условие этого движения. Компания ТМ Электро рекомендует при проектировании новых линий или реконструкции старых делать выбор в пользу технологий, отвечающих требованиям ГОСТ 31946-2012 и подтвердивших надежность десятилетиями эксплуатации в российских климатических зонах.
