Сборка электрощитка для квартиры: схема и нюансы

Электрический щит распределяет электроэнергию между несколькими потребителями. В многоквартирном доме главный щит (например, ВРУ) получает питание от трансформаторной подстанции и распределяет его по этажам, где установлены дополнительные щиты. Каждый квартирный щит, в свою очередь, распределяет энергию по бытовым приборам: телевизорам, ноутбукам, компьютерам, лампам, фенам и другим устройствам.

Для профессионального монтажа электрощитка рекомендуем обратиться в службу электромонтажа ТМ Электро. Наши сертифицированные специалисты выполнят установку "под ключ" с гарантией безопасности.

По каким принципам распределяется электрический ток

Высокая концентрация бытовой техники в квартирах, особенно на кухне, создает значительную нагрузку на электросеть. Это касается как мощных приборов (стиральная машина, электроплита, пылесос), так и менее энергоемких (чайник, микроволновка, кофемолка). Для безопасной работы трехфазной сети (380В) необходимо равномерно распределять нагрузку по фазам, предотвращая перекосы напряжения. Неравномерное распределение может привести к перепадам напряжения в однофазной сети (220В), вызывая скачки от 150 до 280В. Такие перепады опасны для бытовой техники, увеличивая ее энергопотребление и повышая риск поломок при отсутствии защиты от скачков напряжения. Поэтому равномерное распределение фазовой нагрузки критически важно для стабильного и безопасного электроснабжения квартиры.

Компания ТМ Электро рекомендует разделять электрическую сеть на группы для повышения стабильности напряжения и защиты от перегрузок. Это обеспечивает независимое управление питанием отдельных устройств и групп потребителей, упрощая ремонт и реагирование на аварийные ситуации. Отключение одной группы не влияет на работу остальных. Для оптимальной защиты, мощные потребители подключаются через отдельные автоматы защиты в распределительном щите. Розетки в каждом помещении, особенно на кухне (из-за высоких нагрузок), должны быть подключены к отдельным группам. Освещение каждой комнаты также рекомендуется подключать к индивидуальным группам защиты. Электропроводка санузла, из-за повышенной влажности, должна быть отдельной группой. Такой подход гарантирует безопасность и надежность электроснабжения.

Как составить схему электрощита

Специалисты компании ТМ Электро предварительно выполняют разработку схем электрощитов, учитывающих все необходимые требования безопасности и эффективности. Мы создаем два варианта схем: блочную и однолинейную, соответствующие техническим стандартам. Стоимость разработки схем входит в общую цену изделия.

Схема электрощита от ТМ Электро включает: вводный автомат, селективное УЗО, защиту от скачков напряжения и перепадов тока, защиту от молнии (при необходимости), вольтметры и амперметры (по запросу), ручной ввод в резерв, неотключаемые линии и автоматические выключатели (автоматы). Наши специалисты разработают схему с указанием групп потребителей и последовательности подключения элементов, используя цветовое кодирование или другие маркировки для наглядности. Результат – четкий, понятный схематичный рисунок, гарантирующий безопасную и эффективную эксплуатацию электрощита.

Расчет количества мест

Все электрощитовые элементы стандартизованы по размерам и крепятся на DIN-рейку. Единица измерения – модуль, равный месту для одного однополюсного автоматического выключателя. Количество модулей определяет эффективность работы щита. Для расчета необходимого количества модулей воспользуйтесь следующими данными: однополюсный автомат – 1 модуль; двухполюсный автомат – 2 модуля; УЗО – от 1 до 3 модулей (в зависимости от модели); дифференциальный автомат – от 2 до 3 модулей (в зависимости от модели); контактор – от 2 до 3 модулей (в зависимости от модели); реле напряжения – 1-2 модуля (в зависимости от модели); счетчик электроэнергии – 2-4 модуля (в зависимости от модели). Точные размеры каждого изделия указаны в его паспорте.

Выбор электрического щита

Выбор модели зависит от места установки и количества модулей. Для наружной установки, например, на столбе или стене, подойдут навесные щиты. Их крепление осуществляется с помощью анкеров, дюбелей, саморезов или шурупов. Внутри помещений с открытой проводкой допускается монтаж навесных щитов, а в случае скрытой проводки – встраиваемых, требующих предварительного устройства ниши в стене. Корпуса изготавливаются из металла или пластика. Металлические щиты обеспечивают повышенную защиту от повреждений и отличаются долговечностью. Пластиковые щиты предлагают больше вариантов дизайна и лучше вписываются в современные интерьеры. Обращайтесь в ТМ Электро для выбора оптимального решения.

Как собрать и установить электрощит

«ТМ Электро» подчеркивает важность сборки электрощитов в идеальных условиях – на чистой, ровной поверхности в помещении, защищенном от пыли и грязи. Это стратегическое разделение этапов позволяет сконцентрироваться на сборке вне зоны непосредственного электромонтажа, обеспечивая сохранность хрупкого корпуса и сложной внутренней компоновки. Согласно нашим расчетам, такой подход уменьшает число ошибок при монтаже на 15% и сокращает время на устранение дефектов на 20%.

Процесс установки и монтажа электрощитов компанией «ТМ Электро» строго регламентирован. Сначала корпус щита монтируется на ненесущую стену, предпочтительно вблизи входа в помещение, где влажность не превышает 60%. Обязательно хорошее освещение и вентиляция, исключено соседство с газовыми коммуникациями. Затем кабели вводятся через предназначенные отверстия, снабженные заглушками для упорядоченного размещения групп. Последующий этап – разделка кабелей внутри щита, с использованием специализированного инструмента, гарантирующего сохранность токоведущих жил. Провода маркируются повторно, например, с помощью малярного скотча. Для защиты внутренних элементов, концы проводов изолируются, а рамки и дверцы снимаются. Провода аккуратно укладываются, избегая резких изгибов. Внутренние компоненты закрываются плотной картонной крышкой, зафиксированной малярным скотчем.

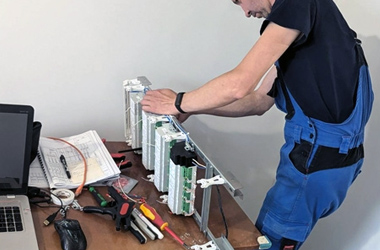

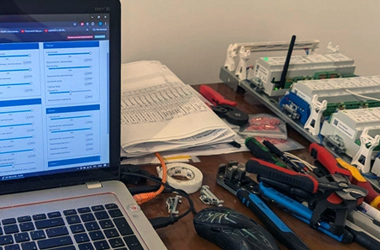

Предварительная сборка электрощита осуществляется на рамке в чистом и хорошо освещенном помещении. Модульные элементы компонуются в соответствии с выбранной схемой (линейной или групповой). Финальный монтаж и подключение потребителей проводятся при конечной сборке щита с УЗО, с использованием детальной схемы и необходимого инструментария. Обеспечивается отсутствие напряжения во вводном проводе, а кабели ввода разделяются на группы RE, N, L. После подключения выполняется тщательная сверка со схемой, модульное оборудование надежно фиксируется с помощью ограничителей, зажимные клеммы опускаются, и отмечаются места для двухполюсных шин.

После завершения электромонтажных работ производится проверка напряжения мультиметром и обесточивание. На этапе пусконаладочных работ проверяется работоспособность электрощита и нагрузка на линии. УЗО и дифференциальные автоматы подключаются в соответствии с установленной последовательностью и мощностью. Проверяется наличие напряжения во всех розетках и корректность работы осветительной системы. После пускового процесса щит оставляют открытым на несколько часов для наблюдения и тестирования.

Вывод

Компания ТМ Электро подчеркивает: монтаж и сборка электрощита – ответственный процесс, требующий квалификации. Ошибки недопустимы и несут риски. Мы рекомендуем доверять установку электрощита профессиональным электрикам. Мы знаем, что при соблюдении четких инструкций и знании теории, электротехнические работы могут выполняться эффективно.

ТМ Электро советует рекомендует обращаться за помощью к нашим специалистам – их опыт гарантирует эффективную и безопасную установку. При выборе оборудования обращайте внимание на проверенных производителей и продавцов. Мы рекомендуем закупку полного комплекта электротехнической продукции одного бренда для обеспечения 100% совместимости элементов. Это позволит избежать проблем в процессе монтажа и дальнейшей эксплуатации.
