Современные системы компенсации реактивной мощности

В трехфазных электрических сетях переменного тока полная мощность (S) представляет собой векторную сумму активной (P) и реактивной (Q) составляющих, что выражается соотношением S = √(P² + Q²). Активная мощность выполняет полезную работу, преобразуясь в механическую энергию, тепло или свет. Реактивная мощность необходима для создания электромагнитных полей в индуктивных элементах оборудования, таких как асинхронные двигатели, трансформаторы и дроссели. Однако ее избыток не совершает полезной работы, но при этом циркулирует между источником и нагрузкой, создавая дополнительную нагрузку на все элементы системы электроснабжения.

Электролаборатория выполняет полный комплекс услуг по внедрению систем компенсации реактивной мощности: от аудита энергопотребления и расчетов до поставки, монтажа и ввода в эксплуатацию современных УКРМ.

Физическая сущность проблемы заключается в фазовом сдвиге между током и напряжением, вызванном индуктивным характером нагрузки. Этот сдвиг характеризуется коэффициентом мощности cos φ, который представляет собой отношение активной мощности к полной (cos φ = P/S). Низкое значение этого коэффициента, как правило, ниже 0.90-0.95, свидетельствует о значительной доле реактивной мощности в сети. Последствия носят комплексный негативный характер: увеличение действующего значения тока приводит к росту потерь на нагрев в проводниках и силовых трансформаторах, снижению их пропускной способности, дополнительной нагрузке на генераторы и просадкам напряжения в удаленных точках сети. Согласно требованиям ПУЭ (Глава 1.2, п. 1.2.23), для обеспечения экономичности работы систем электроснабжения необходимо поддерживать коэффициент мощности на заданном уровне, что зачастую требует применения специальных компенсирующих устройств.

Нормативная база и требования к компенсации реактивной мощности

Действующее законодательство и технические регламенты строго определяют обязанности потребителей в части компенсации реактивной мощности. Основополагающим документом является Приказ Минэнерго России № 380 от 23 июня 2015 года, который заменил устаревший Приказ № 49 и установил новые правила технологического функционирования электроэнергетических систем. В соответствии с этим документом, потребители с присоединенной мощностью свыше 150 кВт обязаны поддерживать коэффициент реактивной мощности (tg φ) в часы больших суточных нагрузок в заданных пределах.

Актуальные нормативные значения на 2025 год дифференцированы по уровням напряжения. Для сетей низкого напряжения 0.4 кВ допустимое значение tg φ не должно превышать 0.35, что соответствует cos φ ≥ 0.943. В сетях среднего напряжения 6-35 кВ установлен лимит tg φ ≤ 0.4 (cos φ ≥ 0.928). Для высоковольтных сетей 110 кВ и выше норматив смягчен до tg φ ≤ 0.5 (cos φ ≥ 0.894). Несоблюдение этих требований может повлечь за собой финансовые санкции со стороны сетевой организации, так как избыточная реактивная мощность перегружает внешние питающие сети и трансформаторы. Технические требования к самим компенсирующим устройствам регламентируются ГОСТ 27389-87 «Установки конденсаторные для компенсации реактивной мощности. Общие технические условия», а также отраслевым стандартом СТО 34.01-3.2.11-012-2017, который устанавливает нормы для устройств компенсации в диапазоне напряжений от 0.4 до 220 кВ.

Классификация средств и способов компенсации

Все технические решения в области компенсации реактивной мощности подразделяются на две основные категории: пассивные и активные. Пассивные меры направлены на снижение генерации реактивной мощности и включают в себя замену устаревшего оборудования на энергоэффективное, оптимизацию технологических режимов для исключения работы электродвигателей на холостом ходу, ликвидацию недогрузки силовых трансформаторов. К пассивным способам также относится замена асинхронных двигателей на синхронные там, где это технологически оправдано, и применение схем переключения обмоток со «треугольника» на «звезду» для двигателей, работающих с нагрузкой менее 40%.

Активные средства непосредственно генерируют реактивную мощность в месте ее потребления. К ним, в первую очередь, относятся конденсаторные батареи различных типов и конструкций. В зависимости от схемы подключения и управления различают три основных способа компенсации. Индивидуальная компенсация предполагает установку конденсатора непосредственно на зажимы мощного индуктивного потребителя, например, асинхронного двигателя. Этот способ обеспечивает максимальную разгрузку питающих проводов, но экономически целесообразен лишь для оборудования с постоянным и длительным режимом работы. Групповая компенсация применяется для нескольких однотипных потребителей, подключенных к одному распределительному устройству. Наиболее универсальным и распространенным является способ централизованной компенсации, когда автоматическая установка компенсации реактивной мощности подключается к главному распределительному щиту или шинам низкого напряжения трансформаторной подстанции, компенсируя реактивную мощность всего объекта в целом.

Устройства компенсации реактивной мощности (УКРМ): конструкция и принцип действия

Современное устройство компенсации реактивной мощности представляет собой комплексный электротехнический аппарат, основным назначением которого является автоматическое поддержание коэффициента мощности в заданных пределах. Конструктивно стандартная УКРМ состоит из силового и управляющего модулей. Силовая часть включает в себя набор конденсаторных секций (ступеней), объединенных в батарею. Мощность ступеней подбирается по бинарному или иному алгоритму для обеспечения плавного регулирования. Коммутация ступеней осуществляется с помощью специальных конденсаторных контакторов, оснащенных предвключенными резисторами для ограничения бросков тока заряда, или полупроводниковых ключей на тиристорах. Система защиты включает предохранители, разрядные резисторы и устройства контроля температуры.

Управляющий модуль – это микропроцессорный контроллер (регулятор реактивной мощности), который является «мозгом» установки. Он непрерывно измеряет текущие значения тока, напряжения и фазового сдвига между ними в контролируемой сети. На основе этих данных вычисляется мгновенное значение реактивной мощности или cos φ. Сравнивая его с заданным уставкой, контроллер по определенному алгоритму формирует команды на включение или отключение необходимого количества конденсаторных ступеней. Принцип работы основан на компенсации индуктивного (отстающего) тока нагрузки емкостным (опережающим) током батареи конденсаторов, что приводит к уменьшению общего тока в сети и снижению фазового сдвига.

Расчет необходимой мощности компенсации

Грамотный инженерный расчет является основой для выбора и поставки эффективной системы компенсации. Исходными данными служат измеренные значения активной мощности (P, кВт) и фактического коэффициента мощности (cos φ1) объекта или отдельного узла нагрузки. Целевое значение cos φ2 обычно принимается равным 0.95-0.98 в соответствии с нормативами и для создания резерва. Классическая формула для определения требуемой мощности конденсаторной установки (Qкрм, кВАр) выводится из соотношений в треугольнике мощностей:

Qкрм = P * (tg φ1 – tg φ2), где tg φ = √(1/cos² φ – 1).

Для упрощения практических расчетов широко используются таблицы коэффициентов (K), где Qкрм = P * K. Коэффициент K выбирается на пересечении строки с исходным cos φ1 и столбца с целевым cos φ2. Например, для перехода от cos φ = 0.70 к cos φ = 0.95 при активной мощности нагрузки 300 кВт, коэффициент K составляет 1.121. Следовательно, требуемая мощность компенсации равна 300 * 1.121 = 336.3 кВАр. При выборе конкретной установки следует округлять результат в большую сторону до ближайшей стандартной мощности, учитывая также возможный рост нагрузок в будущем.

Типы современных компенсирующих устройств и их применение

Современный рынок предлагает широкий спектр устройств компенсации, отличающихся быстродействием, точностью и областью применения.

• Нерегулируемые конденсаторные установки (КРМ): простейший и наиболее экономичный тип, применяется для компенсации постоянной, неизменной во времени реактивной мощности.
• Автоматические регулируемые установки (АУКРМ, УКРМ): стандартное решение для большинства промышленных предприятий. Мощность установки изменяется ступенчато под управлением контроллера, что позволяет отслеживать изменение нагрузки в течение суток. Время переключения ступени составляет от 10 до 60 секунд.
• Статические тиристорные компенсаторы (СТК, TSC): в этих установках коммутация конденсаторов осуществляется не контакторами, а силовыми полупроводниковыми ключами (тиристорами). Это позволяет производить переключение без искрения и механического износа в момент перехода сетевого напряжения через ноль, исключая броски тока. Быстродействие таких компенсаторов достигает 10-20 мс, что делает их незаменимыми для компенсации резкопеременных нагрузок (сварочные аппараты, лифты, прокатные станы).
• Фильтрокомпенсирующие установки (ФКУ): специализированные устройства для работы в сетях с нелинейными нагрузками, генерирующими высшие гармоники тока (частотные преобразователи, дуговые печи, выпрямители). Помимо конденсаторов, они включают в себя реакторы, настроенные на определенные гармонические частоты, что позволяет компенсировать реактивную мощность и одновременно подавлять гармоники, предотвращая резонансные явления в сети.
• Синхронные компенсаторы и статические генераторы реактивной мощности (СТАТКОМ): наиболее сложные и дорогостоящие системы, способные не только потреблять, но и генерировать реактивную мощность, обеспечивая сверхбыстрое и плавное регулирование напряжения в узлах сети высокого напряжения.

Особенности эксплуатации и технического обслуживания

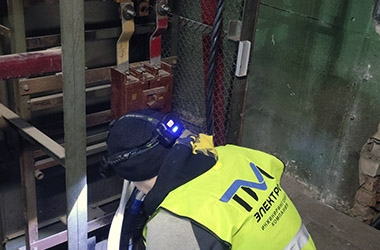

Надежная и долговечная работа установок компенсации реактивной мощности невозможна без соблюдения регламентов технического обслуживания. Согласно требованиям ПУЭ и рекомендациям производителей, профилактический осмотр и проверка должны проводиться не реже одного раза в год, а в условиях агрессивной среды или интенсивной работы – чаще. Основными контролируемыми параметрами являются фактическая емкость конденсаторных секций, которая не должна снижаться более чем на 5-10% от номинала, сопротивление изоляции, состояние электрических контактов и целостность предохранителей. Особое внимание уделяется температурному режиму: перегрев конденсаторов резко сокращает их срок службы.

Критически важным аспектом эксплуатации является недопущение режима перекомпенсации, когда емкостная мощность превышает индуктивную. Это приводит к увеличению напряжения в сети, что опасно для изоляции оборудования и может вызвать срабатывание защит. Современные микропроцессорные регуляторы, как правило, имеют защиту от перекомпенсации. Также при наличии в сети значительных высших гармоник (более 10-15% для отдельных гармонических составляющих) применение обычных конденсаторных установки недопустимо без предварительного анализа возможности возникновения резонансных явлений. В таких случаях обязательна установка ФКУ или пассивных фильтров.

Современные тенденции: гибридные системы и интеллектуальные алгоритмы управления

Эволюция систем компенсации движется в сторону повышения быстродействия, точности и интеграции в комплексные системы управления энергоснабжением. Одной из ключевых тенденций является развитие гибридных установок. Они сочетают в себе секции, коммутируемые обычными контакторами (для компенсации медленно меняющейся базовой нагрузки), и секции на тиристорных ключах (для компенсации резких, динамичных скачков реактивной мощности). Такое решение позволяет достичь быстродействия статического компенсатора при существенно более низкой капитальной стоимости.

Совершенствуются и алгоритмы управления. Помимо классического регулирования по мгновенному значению cos φ, все большее распространение получают алгоритмы, работающие со средним значением коэффициента мощности за заданный интервал времени (например, 1-5 минут). Это позволяет точнее соответствовать требованиям энергосбытовых компаний, ведущих учет по средней мощности, и минимизировать количество коммутационных операций, продлевая ресурс контакторов. Современные регуляторы оснащаются интерфейсами (RS-485, Ethernet, Modbus) для интеграции в системы АСУ ТП и диспетчеризации, обеспечивая удаленный мониторинг параметров сети, управления и диагностики установки. Таким образом, современные системы компенсации реактивной мощности трансформируются из простого корректирующего оборудования в интеллектуальные узлы энергоэффективной и устойчивой электрической сети предприятия.
