Типичные неисправности трехфазных асинхронных электродвигателей: диагностика, устранение и защита

Трехфазный асинхронный электродвигатель – настоящий «рабочий конь» промышленности. Его простота, надежность, неприхотливость в обслуживании и доступная стоимость делают его выбором №1 для привода насосов, вентиляторов, компрессоров, конвейеров и множества других механизмов. Однако даже самый надежный агрегат не вечен. Со временем, под воздействием электрических, механических и тепловых факторов, в двигателе могут возникнуть неисправности. Их своевременная диагностика и устранение – залог бесперебойной работы оборудования, минимизации простоев и предотвращения серьезных аварий.

Профессиональная диагностика электрооборудования электролабораторией в Москве и МО - с использованием современного оборудования и силами аттестованных специалистов.

Почему двигатель «молчит»: когда питание есть, а вращения – нет?

Одна из самых частых жалоб – двигатель не запускается, хотя напряжение в сети есть. Причина, как правило, кроется не в самом моторе, а в цепи его питания или управления.

Первое, что нужно проверить – наличие напряжения на всех трех фазах у клеммной коробки двигателя с помощью мультиметра. Обрыв даже одной фазы («перекос фаз») сделает запуск невозможным. Часто виновниками становятся перегоревшие предохранители, подгоревшие контакты в контакторе или некачественные соединения в распределительных коробках. Не стоит забывать и о самой схеме управления: возможно, проблема в блокировках, реле времени или кнопках «Пуск/Стоп».

Если напряжение в норме, но двигатель не вращается и при этом издает громкий гул, ситуация серьезнее. Такой симптом говорит о том, что магнитное поле создается, но пусковой момент отсутствует или недостаточен. Наиболее вероятные причины – обрыв обмотки ротора (в двигателях с фазным ротором) или межвитковое замыкание в статоре. В такой ситуации нужно немедленно отключить питание, иначе обмотки быстро перегреются и сгорят. Диагностика включает измерение сопротивления обмоток статора и поиск межвитковых замыканий.

Симптомы беды: шум, запах и дым

Появление посторонних звуков, запаха горелой изоляции или дыма – это красный сигнал, требующий немедленного вмешательства. Такие признаки почти всегда указывают на серьезные внутренние повреждения.

Чаще всего источником шума и перегрева становятся механические проблемы. Изношенные подшипники начинают скрежетать или издавать свист, из-за чего ротор может начать «бить» и задевать за статор. Это нарушает воздушный зазор, вызывает сильную вибрацию и приводит к повреждению обмоток. Проверить подшипники можно простым способом: при работающем двигателе аккуратно приложить отвертку к корпусу подшипникового щита и прислушаться к звуку через рукоятку (импровизированный стетоскоп).

Запах гари однозначно говорит о перегреве обмоток. Это может быть вызвано как электрическими неисправностями (короткие замыкания), так и нарушением теплоотвода – например, повреждением крыльчатки вентилятора на задней части вала или сильным загрязнением корпуса двигателя. Без должного охлаждения даже исправный мотор быстро выйдет из строя.

Неисправности, сжигающие предохранители и автоматы

Если при каждом запуске сгорает предохранитель или срабатывает автомат защиты, это верный сигнал о том, что двигатель потребляет аномально высокий пусковой ток. Такое поведение почти никогда не бывает случайным – за ним стоит конкретная причина. Чаще всего виновником оказывается короткое замыкание в обмотках: либо межвитковое, либо между фазами, что создаёт резкий всплеск тока в момент включения. Другая частая причина – механическая перегрузка на валу: например, заклинивший насос, компрессор или конвейер, из-за чего ротору просто не дают провернуться.

Также проблема может скрываться в ошибке подключения: если двигатель, рассчитанный на пуск по схеме «звезда», ошибочно подключили в «треугольник», напряжение на каждой обмотке окажется завышенным, что приведёт к чрезмерному току. Не стоит сбрасывать со счетов и состояние питающей сети – при низком напряжении двигатель вынужден «вытягивать» необходимую мощность за счёт роста тока, что легко выводит защиту из строя.

Важно помнить: ни в коем случае нельзя заменять перегоревший предохранитель на более мощный или ставить автомат с завышенным номиналом, лишь бы «двигатель завёлся». Это грубейшее нарушение правил эксплуатации – вы фактически отключаете защиту, превращая двигатель в источник повышенной пожарной опасности. Вместо того чтобы маскировать симптом, необходимо найти и устранить первопричину неисправности. Только так можно избежать полного сгорания обмоток, повреждения оборудования и, что ещё важнее, обеспечить безопасность персонала.

Механические «болезни»: вибрация, шум и заклинивание

Асинхронный двигатель – это не просто электрическая машина, а сложный и точный механический агрегат, где любое нарушение в работе подвижных частей может привести к серьёзным последствиям. Механические неисправности зачастую не менее опасны, чем электрические, и иногда даже труднее поддаются диагностике на ранних стадиях.

Один из самых частых и тревожных признаков – сильная вибрация во время работы. Она может возникать по разным причинам: например, из-за дисбаланса ротора, который мог появиться из-за неравномерно налипшей грязи, заводского дефекта или просто износа. Не менее распространённая причина – изношенные или разрушенные подшипники, которые уже не могут обеспечивать плавное вращение вала. Иногда вибрация вызвана банальным ослаблением креплений двигателя к фундаменту или перекосом при соединении с приводным механизмом через муфту. В любом случае, игнорирование вибрации чревато ускоренным износом всех механических узлов, повреждением изоляции обмоток от постоянной тряски и, в конечном счёте, аварийной остановкой оборудования. Чтобы устранить проблему, может потребоваться балансировка ротора, замена подшипников или точная регулировка монтажа.

Ещё одна серьёзная, хотя и менее очевидная, неисправность – проворачивание ротора на валу. Происходит это обычно из-за ослабления или среза шпонки, которая соединяет ротор с валом. В результате магнитное поле статора продолжает вращать сам ротор, но крутящий момент не передаётся на вал – он остаётся неподвижным. Со стороны это выглядит так, будто двигатель работает, но не выдаёт мощности на выходе. Такая поломка требует обязательного вмешательства: ротор необходимо надёжно зафиксировать на валу, иначе оборудование просто не будет выполнять свою функцию, несмотря на внешнюю «работоспособность» мотора.

«Сердце» двигателя: электрические повреждения обмоток

Все электрические неисправности трехфазного асинхронного двигателя, так или иначе, сводятся к состоянию его обмоток – как статора, так и ротора. Именно в них «прячутся» самые коварные и разрушительные проблемы, которые зачастую проявляются не сразу, но ведут к серьёзным последствиям.

Одной из самых незаметных, но опасных неисправностей является межвитковое замыкание. Оно возникает, когда изоляция между отдельными витками внутри одной обмотки ослабевает или разрушается – из-за перегрева, старения, вибрации или заводского дефекта. Двигатель при этом может продолжать работать, даже не выдавая явных признаков поломки. Однако ток в повреждённой фазе начинает расти, крутящий момент падает, а в месте замыкания локально выделяется огромное количество тепла. Со временем это приводит к прогрессирующему повреждению изоляции и, в конечном счёте, к полному выходу обмотки из строя. Диагностировать межвитковое замыкание непросто – чаще всего приходится сравнивать сопротивление и рабочие токи по всем трём фазам, и даже небольшое отклонение может быть тревожным сигналом.

Ещё более серьёзная ситуация – замыкание между обмотками, то есть между разными фазами. Оно может произойти из-за механического смещения катушек в пазах, сильной вибрации или повреждения межфазной изоляции. Такое замыкание фактически создаёт короткое замыкание в сети питания, сопровождаемое резким скачком тока. Если защита (автомат или предохранитель) не сработает мгновенно, это может привести не только к выгоранию обмоток, но и к возгоранию.

Особую опасность представляет замыкание обмотки на корпус. При этой неисправности металлический корпус двигателя оказывается под фазным напряжением. Даже если двигатель внешне работает нормально, прикосновение к нему может стать смертельно опасным для оператора или электрика. Именно поэтому исправное заземление и наличие устройства защитного отключения (УЗО) в цепи питания таких двигателей – не формальность, а жизненно важная мера безопасности.

Наконец, обрыв обмотки – это, по сути, то же самое, что и потеря одной из трёх фаз в сети. Двигатель резко теряет мощность, начинает работать нестабильно («троить»), а ток в оставшихся исправных фазах значительно возрастает. Это приводит к перегреву, который, в свою очередь, ускоряет разрушение изоляции и может вызвать цепную реакцию повреждений.

К сожалению, в большинстве случаев, когда речь идёт о повреждении обмоток – будь то межвитковое замыкание, пробой на корпус или обрыв – единственный надёжный способ восстановить работоспособность двигателя – это его полная перемотка. Частичный ремонт почти никогда не даёт долгосрочного результата, а попытки «дожать» неисправный мотор почти неизбежно ведут к его полному выходу из строя и необходимости замены. Поэтому при первых признаках электрических аномалий – перегреве, дисбалансе токов, нестабильной работе – лучше сразу провести диагностику и не откладывать ремонт.

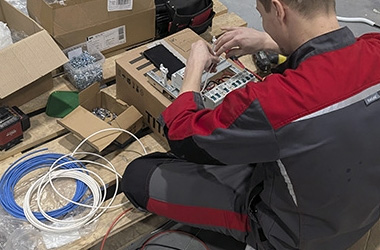

Системы защиты: первый и последний рубеж обороны

Чтобы не допустить выхода электродвигателя из строя, в промышленности не полагаются на случай – используются многоуровневые и продуманные системы защиты, каждая из которых отвечает за свой участок «безопасности».

Наиболее распространёнными и проверенными средствами являются тепловые реле и мотор-автоматы. Тепловое реле имитирует процесс нагрева обмоток и отключает двигатель при длительной перегрузке, когда ток превышает номинальный. Мотор-автомат, в свою очередь, сочетает в себе сразу две функции: тепловую защиту от перегрузки и электромагнитную – от короткого замыкания, что делает его более надёжным и универсальным решением для базовой охраны двигателя.

На следующем уровне стоят современные электронные реле защиты, построенные на микропроцессорах. Эти «умные» устройства постоянно анализируют параметры сети – ток, напряжение, симметрию фаз — и способны распознавать самые разные аномалии: от обрыва одной из фаз и перекоса напряжения до внезапного заклинивания ротора. Главное их преимущество – не просто отключить двигатель, а чётко указать, что именно пошло не так, что значительно упрощает диагностику и устранение неисправности.

Если по какой-то причине все вышестоящие защиты не сработали, на страже остаётся термозащита – последний рубеж обороны. В обмотку статора при изготовлении закладываются специальные датчики: либо термисторы (PTC-элементы), либо простые термоконтакты. Как только температура обмотки достигает критического предела – обычно это 140–160 ° C – цепь управления размыкается, и двигатель немедленно отключается. При этом срабатывание происходит независимо от величины тока: даже если он в норме, но обмотка перегрелась из-за, скажем, засорённого вентилятора, защита сработает. Это предотвращает необратимый тепловой пробой изоляции.

Наконец, в системах с плавным пуском и регулированием скорости ключевую роль играют преобразователи частоты. Современные ПЧ оснащены встроенной многофункциональной защитой: они отслеживают не только ток и напряжение, но и момент на валу, частоту вращения, состояние охлаждения. При обнаружении перегрузки такие устройства могут не просто аварийно отключить двигатель, а временно снизить выходную мощность, переведя систему в щадящий режим, чтобы технологический процесс не прервался полностью. Это особенно ценно в непрерывных производствах, где даже кратковременная остановка влечёт за собой серьёзные потери.

Таким образом, правильное комбинирование этих защитных мер позволяет не только предотвратить аварии, но и продлить срок службы электродвигателя, обеспечивая стабильную и безопасную работу всего оборудования.

Профилактика: секрет долгой жизни двигателя

Лучший ремонт – это когда он не требуется вовсе. Продлить жизнь надёжному «рабочему коню» – трёхфазному асинхронному двигателю — совсем не сложно, если придерживаться нескольких нехитрых, но важных правил. Прежде всего, стоит регулярно следить за состоянием подшипников и не забывать вовремя обновлять смазку – изношенные или «пересохшие» подшипники быстро приведут к вибрациям, перегреву и даже заклиниванию. Не менее важно поддерживать чистоту корпуса и особенно вентиляционных решёток: пыль и грязь, накапливаясь, мешают охлаждению, и двигатель начинает работать в условиях постоянного теплового стресса.

При каждом пуске и в процессе эксплуатации стоит прислушиваться к работе мотора – посторонний шум или усиленная вибрация почти всегда сигнализируют о назревающей проблеме. Следует также держать под контролем параметры питающей сети: перекос фаз или стабильно заниженное напряжение заставляют двигатель «работать на износ», что резко сокращает его ресурс. Ни в коем случае нельзя допускать длительную эксплуатацию под нагрузкой, превышающей номинальную, – даже кратковременные перегрузки должны быть исключением, а не правилом.

И, конечно, нельзя пренебрегать защитой: качественно подобранное и правильно настроенное реле, мотор-автомат или электронная система защиты — это не расходы, а инвестиция в надёжность. Понимая, какие неисправности наиболее типичны для вашего оборудования, и имея чёткий алгоритм действий на случай сбоя, вы сможете быстро локализовать проблему, минимизировать простои и обеспечить стабильную, безопасную работу всего технологического процесса.
