Требования к проектной документации: что проверяют надзорные органы?

Компания ТМ Электро, признанный эксперт в области электромонтажных и проектных работ, прекрасно понимает, что безупречная проектная документация – краеугольный камень успешной реализации любого объекта, будь то масштабный промышленный комплекс или уютный жилой дом. Именно от качества проектов зависит не только эффективность и безопасность функционирования системы электроснабжения, но и полное соответствие требованиям обширного перечня нормативных актов, тщательно регламентирующих эту ответственную сферу.

При разработке проектов электрики для квартир, частных домов и промышленных объектов особое внимание уделяется соответствию ГОСТ Р 21.1101-2013. Как показывает практика ТМ Электро, грамотно подготовленная документация значительно сокращает сроки согласования с надзорными органами.

Нам хорошо известно, что надзорные органы предъявляют чрезвычайно строгие требования к проектной документации, и с успехом пройти все необходимые проверки с первой попытки – задача, требующая высокой квалификации и внимания к деталям. Даже незначительные пробелы в знании нормативной базы, малейшие неточности в расчетах или некорректное оформление документации могут повлечь за собой существенные задержки в процессе строительства, ощутимые штрафные санкции и, в худшем случае, даже полную остановку работ.

Сегодня мы, опираясь на наш многолетний практический опыт, постараемся максимально подробно разобрать основные аспекты, на которые в первую очередь обращают внимание представители надзорных органов при проведении проверки проектной документации. Мы расскажем о ключевых положениях, которые содержатся в таких важных документах, как ГОСТ 21.607-2014, определяющем правила оформления чертежей наружного электрического освещения, ГОСТ Р 50571.5.52-2011/МЭК 60364-5-52:2009, регламентирующем правила выбора и монтажа электропроводки, в ПУЭ (Правилах устройства электроустановок) 7-го издания, являющихся основным нормативным документом, определяющим требования к устройству электроустановок, в СП 31-110-2003, устанавливающем правила проектирования и монтажа электроустановок в жилых и общественных зданиях, в СНиП 41-01-2003, регламентирующем требования к системам отопления, вентиляции и кондиционирования, включая электроснабжение этих систем, и в ГОСТ 21.408-2013, определяющем требования к рабочей документации автоматизации технологических процессов. Знание и правильное применение этих нормативных документов абсолютно необходимо для успешного прохождения экспертизы.

Для чего нужна проектная документация

В компании TM Electro мы понимаем, что проектная документация на электроснабжение – это не просто формальность, а фундамент успешной реализации любого электротехнического проекта, будь то коммерческое помещение, производственное здание или крупный инфраструктурный объект. Зачастую заказчики недооценивают важность этого этапа, полагая, что достаточно обратиться в проектную организацию, и проблема будет решена. Однако, как показывает практика, поверхностный подход к проектированию чреват серьезными последствиями: задержками в согласовании, увеличением бюджета, а главное – рисками для безопасности эксплуатации объекта в будущем.

В TM Electro мы придерживаемся принципа глубокого погружения в каждый проект. Прежде чем приступить к разработке документации, наши специалисты тщательно изучают все исходные данные: технические условия от электросетевой организации (ТУ), архитектурные и строительные планы, технологические процессы, требования к электрооборудованию и нагрузкам. Мы анализируем не только текущие потребности объекта, но и учитываем перспективы его развития, чтобы система электроснабжения обладала достаточным запасом мощности и гибкостью для адаптации к будущим изменениям.

Проект электроснабжения, разработанный ТМЭлектро, – это комплексный документ, который соответствует всем действующим нормам и правилам, включая ГОСТ Р 21.1101-2013 «Система проектной документации для строительства (СПДС). Основные требования к проектной и рабочей документации», ПУЭ (Правила устройства электроустановок), СНиП (Строительные нормы и правила), а также отраслевые стандарты и технические регламенты.

В состав проектной документации входят следующие разделы:

• Пояснительная записка. Содержит общие сведения об объекте, обоснование принятых технических решений, расчеты электрических нагрузок, данные о резервировании питания и другие важные аспекты проекта.

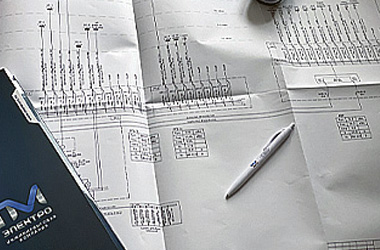

• Однолинейная схема электроснабжения. Отображает структуру электроснабжения объекта, включая вводно-распределительные устройства (ВРУ), главные распределительные щиты (ГРЩ), автоматические выключатели, трансформаторы, кабельные линии и другие элементы. Схема разрабатывается в соответствии с ГОСТ 2.702-2011 «Единая система конструкторской документации (ЕСКД). Правила выполнения электрических схем».
• План расположения электрооборудования и кабельных трасс: Показывает размещение электрощитов, розеток, осветительных приборов, кабельных каналов и других элементов электросети с учетом требований безопасности и удобства эксплуатации. Планы выполняются в соответствии с ГОСТ 21.501-2011 «Система проектной документации для строительства (СПДС). Правила выполнения архитектурно-строительных рабочих чертежей».
• Спецификация оборудования и материалов содержит перечень всего необходимого электрооборудования, кабелей, проводов, защитной аппаратуры и других материалов с указанием их технических характеристик, количества и производителей.
• Заземление и молниезащита. Раздел, посвященный обеспечению электробезопасности объекта путем организации системы заземления и молниезащиты в соответствии с требованиями ПУЭ и других нормативных документов.
• Расчеты токов короткого замыкания (ТКЗ): Выполняются для определения параметров защитной аппаратуры, обеспечивающей отключение электроустановки при возникновении аварийных режимов.
• Проект организации строительства (ПОС) и Проект производства работ (ППР): Включают в себя подробное описание этапов электромонтажных работ, требования к безопасности и охране труда, а также перечень необходимых ресурсов.

Проектирование электроснабжения

Проектная документация по электроснабжению разрабатывается в строгом соответствии с требованиями действующего законодательства, нормативных правовых актов и технических регламентов, включая, но не ограничиваясь, ГОСТ Р 21.1101-2013 «Система проектной документации для строительства (СПДС). Основные требования к проектной и рабочей документации», ГОСТ Р 50571.5.52-2011 «Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки», ПУЭ (Правила устройства электроустановок), а также внутренними стандартами организации, осуществляющей проектные работы. Проектная организация, осуществляющая разработку, обязана иметь допуск СРО (Саморегулируемой организации) на выполнение соответствующих видов работ, что подтверждает ее компетентность и право заниматься проектированием электроснабжения.

Текстовая часть проекта электроснабжения, разрабатываемая в соответствии с ГОСТ 2.105-95 «Общие требования к текстовым документам», включает в себя следующие ключевые разделы:

• Определение источников электроснабжения. В данном разделе четко указываются источники питания объекта (например, подстанция, генераторные установки), с обязательным указанием их мощности, напряжения и категории надежности электроснабжения, в соответствии с ГОСТ Р 50571.2-94 «Электроустановки зданий. Часть 2. Основные характеристики. СН 424-71 Инструкция по проектированию электроснабжения промышленных предприятий». Приводятся обоснования выбора данных источников, основанные на расчетах электрических нагрузок и технических условиях сетевой организации.
• Обоснование принятой схемы электроснабжения. Детально описывается и обосновывается выбранная схема электроснабжения объекта (радиальная, магистральная, смешанная), с учетом ее преимуществ и недостатков применительно к конкретному объекту. Обоснование должно учитывать требования надежности, экономичности и безопасности электроснабжения, в соответствии с ГОСТ Р 50571.4.41-2012 «Электроустановки низковольтные. Часть 4-41. Требования по обеспечению безопасности. Защита от поражения электрическим током».
• Данные о количестве электропринимающих устройств. Приводится полный перечень всех электроприемников, установленных на объекте, с указанием их мощности, напряжения, характера нагрузки (активная, реактивная), коэффициента использования и коэффициента спроса. Данная информация необходима для выполнения расчетов электрических нагрузок.
• Данные о расчетной и установленной мощности электропринимающих устройств: Представляются результаты расчетов электрических нагрузок объекта, в соответствии с методиками, регламентированными РД 34.20.185-94 «Инструкция по проектированию городских электрических сетей» и другими нормативными документами. Приводятся значения установленной и расчетной мощности объекта, необходимые для выбора оборудования и определения мощности питающих линий.
• Разрабатываются решения по обеспечению бесперебойного электроснабжения потребителей I и II категории надежности, в соответствии с требованиями ПУЭ (Правила устройства электроустановок) и ГОСТ Р 50571.5.56-2013 «Электроустановки низковольтные. Часть 5-56. Выбор и монтаж электрооборудования. Системы безопасности». Предусматриваются системы автоматического ввода резерва (АВР), источники бесперебойного питания (ИБП) и дизель-генераторные установки (ДГУ).
• Приводятся технические характеристики трансформаторных подстанций (ТП) и распределительных устройств (РУ), обеспечивающих электроснабжение объекта, включая мощность, напряжение, тип трансформаторов, характеристики коммутационной аппаратуры.
• Данные об осветительной арматуре и проводах. В данном разделе указываются типы и характеристики осветительной арматуры, используемой в проекте, с учетом требований освещенности, энергоэффективности и безопасности, в соответствии с СНиП 23-05-95 «Естественное и искусственное освещение». Определяются типы и сечения проводов и кабелей, используемых в сети освещения, с учетом допустимой токовой нагрузки, падения напряжения и условий прокладки.
• Подробное описание систем рабочего и аварийного освещения: Детально описываются системы рабочего и аварийного освещения, включая принципы их работы, алгоритмы управления, схемы питания и расположение светильников. Система аварийного освещения должна соответствовать требованиям ГОСТ Р МЭК 60598-2-22-2012 «Светильники. Часть 2-22. Частные требования. Светильники для аварийного освещения».

Графическая часть проекта электроснабжения, разрабатываемая в соответствии с ГОСТ 21.613-2014 «Система проектной документации для строительства (СПДС). Правила выполнения рабочей документации электрического освещения» и ГОСТ 21.614-88 «Система проектной документации для строительства (СПДС). Правила выполнения чертежей электрооборудования», включает в себя:

• Принципиальная схема электроснабжения отображает схему электроснабжения объекта от всех источников питания до конечных потребителей, с указанием всех коммутационных аппаратов, защитных устройств, измерительных приборов и кабельных линий.
• Принципиальная схема сети освещения отображает схему сети освещения объекта, включая рабочее и аварийное освещение, с указанием всех светильников, распределительных щитов, автоматических выключателей и кабельных линий.
• Схема заземления и молниезащиты отображает систему заземления и молниезащиты объекта, с указанием всех заземляющих устройств, молниеприемников, токоотводов и уравнителей потенциалов, разработанную в соответствии с СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций».
• План сетей электроснабжения отображает план расположения всех кабельных линий, распределительных щитов, трансформаторных подстанций и другого электрооборудования на плане объекта.
• Схема размещения электрооборудования отображает схему размещения электрооборудования в помещениях объекта, с указанием размеров, габаритов и расстояний между оборудованием, а также с привязкой к строительным конструкциям.

Что проверяют надзорные органы

Надзорные органы при проверке проектной документации по электроснабжению уделяют особое внимание соответствию требованиям нормативных документов, таких как ПУЭ (Правила устройства электроустановок), ГОСТы и СНиПы. Проверяется правильность выбора сечения кабелей и проводов, обеспечивающего безопасность и надежность электроснабжения, а также соответствие нагрузки, указанной в проекте, реальной потребляемой мощности. Особое внимание уделяется системам заземления и молниезащиты, их соответствию требованиям по обеспечению электробезопасности. Также проверяется соблюдение требований по пожарной безопасности, включая выбор электрооборудования, материалов и прокладку кабельных линий.

Обязательным условием является наличие расчетов и обоснований, подтверждающих принятые проектные решения. Это включает в себя расчеты токов короткого замыкания, потерь напряжения, выбора защитных аппаратов и другого оборудования. Проверяется соответствие проекта техническому заданию, выданному заказчиком, и другим исходным данным. Важным аспектом является наличие всех необходимых разрешений и согласований, включая заключения экспертизы проектной документации, если это требуется.

Кроме того, органы надзора контролируют правильность выполнения проектных решений, учитывающих особенности объекта строительства и его функциональное назначение. Проверяется соответствие проекта требованиям энергоэффективности, включая применение энергосберегающего оборудования и технологий. Особое внимание уделяется соблюдению требований по охране труда при проведении электромонтажных работ, включая наличие соответствующих мероприятий и документации.

Проектная документация по электроснабжению является основой для безопасной, надежной и эффективной работы электроустановок. Наличие квалифицированно разработанного проекта – это гарантия соблюдения требований нормативных документов, предотвращения аварийных ситуаций, снижения рисков для жизни и здоровья людей, а также минимизации материальных потерь. ТМ Электро рекомендует уделить особое внимание разработке проектной документации объекта.

Грамотный проект обеспечивает возможность контроля за качеством электромонтажных работ и последующей эксплуатацией электроустановок, что в конечном итоге способствует снижению эксплуатационных расходов и повышению долговечности электрооборудования.
