УЗДП - Устройство защиты от дугового пробоя

Устройство защиты от дугового пробоя представляет собой электронный аппарат, предназначенный для автоматического отключения электрической цепи при обнаружении опасного искрения. Эта функция реализуется за счёт непрерывного анализа формы волны тока и выявления специфических искажений, характерных для дугового разряда. Появление УЗДП на рынке стало следствием развития микроэлектроники и накопления статистики пожаров, вызванных неисправностями электропроводки. В нормативной документации, включая ГОСТ IEC 62606-2016 и актуализированные редакции ПУЭ, данные устройства определены как обязательный элемент защиты в ряде случаев, повышающий пожарную безопасность объектов.

Закажите услугу электролаборатории для монтажа и настройки устройств защиты от дугового пробоя на вашем объекте. Наши специалисты обеспечат соответствие ПУЭ и полную безопасность.

Природа дугового пробоя и его опасность

Дуговой пробой возникает в месте нарушения целостности электрической цепи или ухудшения контакта, где между проводниками образуется воздушный зазор. При определённом напряжении в этом зазоре возникает устойчивый плазменный разряд – электрическая дуга, температура которой достигает нескольких тысяч градусов Цельсия. Основная опасность заключается в её способности мгновенно воспламенить окружающие горючие материалы, включая изоляцию кабелей, элементы строительных конструкций и скопившуюся пыль.

Источники возникновения опасной дуги разнообразны и не всегда связаны со старой проводкой. Типичными причинами являются: ослабленные контактные соединения в розетках, распаечных коробках или щитовом оборудовании; механические повреждения кабелей; излом жил в местах частых изгибов; естественная деградация изоляции со временем; некачественный монтаж, в частности скрутки алюминиевых и медных проводников. Даже микроскопическая дуга приводит к карбонизации изоляции – образованию токопроводящего углеродного следа, который усугубляет пробой и способствует устойчивому горению.

Классификация дуговых пробоев и ограничения традиционной защиты

С технической точки зрения различают два основных типа дугового пробоя: параллельный и последовательный. Параллельный пробой происходит между проводниками под разным потенциалом, например, между фазным и нулевым проводом. Такой режим часто приводит к значительному росту тока и может быть обнаружен и отключен автоматическим выключателем при условии, что ток достигает значения срабатывания электромагнитного расцепителя.

Последовательный дуговой пробой возникает в разрыве одного из проводников цепи. Ток в этом случае ограничен сопротивлением нагрузки, подключенной к цепи, и не превышает номинальных значений. Это делает данный тип пробоя наиболее коварным: ни автоматический выключатель, ни устройство защитного отключения не реагируют на такую неисправность. УЗО срабатывает только на дифференциальный ток утечки, который при последовательном пробое отсутствует. Таким образом, до появления УЗДП этот опасный режим оставался незамеченным стандартными средствами защиты.

Принцип работы и алгоритмы обнаружения дуги

Функционирование УЗДП основано на постоянном цифровом анализе параметров электрического тока в защищаемой цепи. Устройство отслеживает не только величину, но и форму сигнала, его спектральный состав, скорость изменения и характерные искажения. Ключевая техническая сложность заключается в необходимости отличить сигнатуру опасной дуги от электромагнитных помех, создаваемых нормальной работой разнообразного оборудования.

Алгоритмы работы являются коммерческой тайной производителей, однако общий принцип известен. При прохождении переменного тока через ненадёжный контакт дуга каждый полупериод зажигается и гаснет, что приводит к резким, почти вертикальным ступенькам нарастания тока после каждого перехода напряжения через ноль. Эти аномалии порождают широкий спектр высокочастотных составляющих в общем токе цепи. Электронный блок УЗДП, используя аналого-цифровое преобразование и цифровую обработку сигнала, выделяет эти составляющие. При совпадении нескольких признаков (пороговый уровень высокочастотных помех, их устойчивость во времени, характерные временные интервалы) процессор устройства формирует команду на отключение.

Согласно требованиям ГОСТ IEC 62606, устройство должно сработать в заданное время в зависимости от тока пробоя. Например, при токе дуги 2.5 А в сети 230 В максимальное время отключения не должно превышать 1 секунды. С увеличением тока дуги требуемое время срабатывания сокращается.

Проблема ложных срабатываний и электромагнитная совместимость

Ложное срабатывание – это отключение цепи устройством при отсутствии опасного дугового пробоя. Данная проблема является основным инженерным вызовом при разработке УЗДП. Источниками помех, имитирующих дугу, могут быть: коллекторные двигатели электроинструментов, тиристорные регуляторы мощности, некоторые виды газоразрядных ламп, некачественные импульсные блоки питания без входных фильтров.

Для минимизации ложных срабатываний производители проводят десятки тысяч тестов на совместимость с различными типами нагрузок. Кроме того, действующие нормы электромагнитной совместимости обязывают производителей электрооборудования оснащать его сетевыми фильтрами, которые подавляют высокочастотные помехи. Таким образом, современное сертифицированное оборудование, как правило, не вызывает проблем. Однако старое или некачественное оборудование может приводить к несанкционированным отключениям. В таких случаях рекомендуется установка дополнительного сетевого фильтра на входе проблемного прибора.

Требования ПУЭ и сферы обязательного применения

С введением актуализированных изданий Правил устройства электроустановок, применение УЗДП перестало быть рекомендательным в ряде случаев. Согласно ПУЭ (7-е издание, глава 4.1), устройства защиты от дугового пробоя следует применять для питания штепсельных розеток в помещениях, выполненных из горючих материалов (деревянные дома, каркасные строения). Также их установка обязательна в зданиях с повышенной пожарной опасностью и на объектах с пребыванием большого количества людей.

В частности, для деревянных жилых домов, гостиниц, общежитий, медицинских учреждений и детских образовательных организаций использование УЗДП на линиях, питающих розеточные группы, становится необходимым элементом проектной документации. Это требование напрямую связано с Федеральным законом «Технический регламент о требованиях пожарной безопасности». Отсутствие УЗДП в случаях, предусмотренных ПУЭ, может быть расценено надзорными оргами как нарушение, ведущее к административной ответственности и препятствующее вводу объекта в эксплуатацию.

Особенности монтажа и схемы подключения

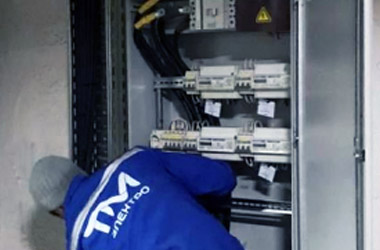

Установка УЗДП требует строгого соблюдения полярности. Устройство имеет маркировку вводных («IN») и выходных («OUT») клемм. Подача питания на выходные клеммы приведёт к неработоспособности защиты. УЗДП монтируется на стандартную DIN-рейку в распределительном щите последовательно в защищаемую линию.

Важные аспекты при проектировании:

• Защита самого УЗДП. Поскольку устройство не предназначено для отключения сверхтоков короткого замыкания, его необходимо защищать автоматическим выключателем с номинальным током, не превышающим номинальный ток самого УЗДП.
• Ограничение по длине линии. Эффективность обнаружения дуги падает с увеличением длины защищаемой линии из-за ёмкостных и индуктивных свойств кабеля, которые выступают в роли фильтра низких частот. Производители указывают максимальную рекомендуемую длину цепи, обычно в пределах 100 метров.
• Рациональное разделение нагрузок. Целесообразно устанавливать отдельные УЗДП на разные группы потребителей (например, розетки жилых комнат, кухонную технику, наружное освещение). Это облегчит поиск неисправности при срабатывании и снизит риск ложных отключений критически важных цепей, таких как циркуляционные насосы систем отопления или охранной сигнализации.

Сервисное обслуживание и диагностика

Современные УЗДП оснащаются функцией самодиагностики, периодически проверяющей исправность ключевых элементов электронной схемы. О неисправности устройство сигнализирует световым индикатором. Как и УЗО, УЗДП имеет кнопку «Тест», позволяющую имитировать условия дугового пробоя и проверить работоспособность механизма отключения. Данную проверку рекомендуется проводить ежемесячно.

При срабатывании УЗДП в первую очередь необходимо попытаться выявить причину. Если повторное включение приводит к мгновенному отключению, следует поэтапно, отключая разные группы потребителей, локализовать неисправную линию. На ней необходимо провести визуальный осмотр всех соединений, розеток, выключателей и состояния кабелей. Даже если устройство включилось, рекомендуется провести профилактический осмотр, так как одноразовое срабатывание могло быть вызвано случайным фактором, который потенциально может повториться.
