Вольтметр - конструкция, принцип работы, применение

Вольтметр – это один из самых важных инструментов для электрика. С его помощью можно точно измерить, какое напряжение в разных частях электрической цепи. Это очень нужно при настройке, поиске неисправностей и обслуживании любой техники, работающей от электричества. Вольтметры используют везде: дома, на заводах, в электросетях и даже в учебных заведениях, потому что они простые и универсальные. Современные вольтметры могут измерять и постоянное, и переменное напряжение с большой точностью. Бывают они как с аналоговым циферблатом, так и с цифровым экраном, с разными возможностями. Чтобы безопасно и правильно работать с электричеством, нужно хорошо понимать, как устроен вольтметр, как он работает и как его подключать. Эта статья поможет студентам технических специальностей, опытным электрикам, инженерам и всем, кто работает с электрическими измерениями. Мы расскажем про устройство, разные виды, принцип работы, как правильно подключать вольтметры и на что обращать внимание при их выборе. Эти знания очень важны не только для учебы, но и для успешной работы.

Электролаборатория - проведение диагностики и испытаний электрооборудования - Профессиональные услуги любой сложности с использованием современного оборудования и аттестованных специалистов.

Для чего нужен вольтметр?

Вольтметр – это электроизмерительный прибор, предназначенный для определения разности потенциалов (электрического напряжения) между двумя точками в электрической цепи. Он играет ключевую роль в самых разнообразных сферах, начиная от учебных лабораторий и заканчивая мощными высоковольтными подстанциями.

В электроэнергетике вольтметры незаменимы на электростанциях для контроля напряжения, вырабатываемого генераторами, и измерения выходного напряжения трансформаторов. На подстанциях они применяются для мониторинга уровний напряжения как на входах, так и на выходах, а также в составе систем релейной защиты и автоматики (РЗА). При работе с линиями электропередач вольтметры используются для оперативного измерения напряжения, что позволяет эффективно контролировать режим работы всей системы.

В промышленности вольтметры являются важной составляющей автоматизированных систем управления технологическими процессами (АСУ ТП), где они встраиваются в измерительно-вычислительные блоки. На силовых щитах и в распределительных устройствах применяются щитовые вольтметры, обеспечивающие визуальный контроль за уровнем напряжения. При обслуживании оборудования вольтметры помогают проводить диагностику неисправностей электродвигателей, трансформаторов и станков.

Образовательные учреждения активно используют вольтметры как неотъемлемую часть учебных стендов по электротехнике и электронике, проводя с их помощью лабораторные работы. Практические занятия с применением вольтметров формируют у студентов навыки безопасного проведения измерений и правильной интерпретации получаемых данных.

В сфере бытовой и технической эксплуатации вольтметры используются для проверки напряжения в обычных розетках, а также на выходах стабилизаторов напряжения и источников бесперебойного питания (ИБП). Они также незаменимы при диагностике состояния домашней электропроводки и маломощных электрических устройств.

Помимо самостоятельного использования, вольтметры активно интегрируются в состав различных измерительных комплексов. Они являются частью автоматизированных установок, многофункциональных тестеров, устройств контроля качества электроэнергии, систем релейной защиты и автоматики (РЗА), а также мобильных лабораторий.

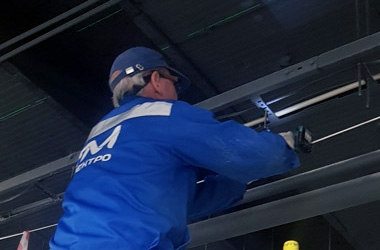

Измерение напряжения с помощью вольтметра

Для точного и безопасного измерения напряжения вольтметром требуется выполнить несколько шагов:

Прежде всего, определите тип напряжения – постоянное (DC) или переменное (AC). Затем выберите на приборе соответствующий режим и диапазон измерения. Далее, подсоедините щупы вольтметра: красный к положительной или фазной точке, а черный – к нулевой, нейтральной или заземленной точке. Важно помнить, что подключение осуществляется параллельно участку цепи, где требуется измерить напряжение.

Существует два подхода к подключению. Если цепь можно обесточить без ущерба, лучше отключить питание, закрепить щупы или провода, выставить предел измерения, включить сеть, произвести замер и снова отключить. Это самый безопасный вариант. Однако на практике часто приходится работать под напряжением. В таких случаях крайне важно иметь напарника, который сможет обесточить сеть и оказать первую помощь в случае необходимости. При работе под напряжением используйте только щупы с исправной изоляцией. Помните, что даже в напряженной обстановке, вызванной спешкой или усталостью, ошибки могут привести к печальным последствиям.

Безопасность

• Перед измерением убедитесь, что прибор исправен, нет трещин на корпусе или оголённых проводов.
• Не превышайте пределы измерения — это может привести к повреждению прибора.
• Используйте средства индивидуальной защиты и технику безопасности согласно нормативным актам.
• Не прикасайтесь к оголённым частям под напряжением при измерении.
• Измерения производите одной рукой, держа вторую в стороне (во избежание прохождения тока через сердце).

Приборы для измерения напряжения участка цепи

Не стоит думать, что измерение напряжения ограничивается лишь традиционным вольтметром — сегодня всё чаще в работу включаются современные электронные приборы: мультиметры и токовые клещи с функцией измерения напряжения, которые сочетают удобство, скорость и достаточную точность для большинства практических задач. Однако стрелочные приборы остаются незаменимыми там, где требуется исключительная стабильность и минимальный разброс показаний — например, при проведении ответственных испытаний оборудования, где даже отклонение в несколько десятков вольт может существенно исказить форму кривой и повлиять на окончательное решение о её пригодности. На аналоговых мультиметрах, как правило, предусмотрены две отдельные шкалы — для постоянного и переменного напряжения, что позволяет точно различать тип сигнала, и это наглядно видно на изображении.

Для измерений в диапазоне до 1000 В применяются как классические аналоговые, так и цифровые вольтметры, универсальные мультиметры, а также осциллографы, особенно когда необходимо анализировать форму, частоту или гармоники переменного напряжения. При работе с высоковольтными цепями свыше 1000 В прямое подключение невозможно — используются специализированные методы: высоковольтные делители, снижающие напряжение до безопасного уровня для дальнейшего измерения через стандартные приборы, измерительные трансформаторы напряжения (ИТН), которые надёжно понижают напряжение до измерительных значений, и интегрированные системы, установленные на подстанциях и в лабораториях высоких напряжений, обеспечивающие не только точность, но и полную безопасность оператора. Выбор инструмента всегда определяется не только величиной измеряемого параметра, но и требованиями к безопасности, точности и характеру исследуемого сигнала.

Вольтметры аналоговые

Аналоговые вольтметры отображают значение напряжения с помощью подвижной стрелки, перемещающейся по градуированной шкале — это классический, почти tactile-подход к измерению, требующий не только прибора, но и опыта пользователя. Их главная особенность — высокая устойчивость к электромагнитным помехам, что делает их надёжными в сложных условиях, где цифровые устройства могут «шуметь». Однако интерпретация показаний — дело тонкое: точность зависит от угла обзора, качества освещения и, как говорили в старых методичках, от «глаза-алмаза» — то есть от навыка оператора. Именно поэтому для повышения достоверности рекомендовалось проводить несколько замеров — три, пять, иногда больше — и брать среднее.

Среди аналоговых приборов различают несколько типов по принципу действия. Магнитоэлектрические вольтметры работают исключительно с постоянным током — их основа — взаимодействие тока в катушке с магнитным полем постоянного магнита; примером может служить лабораторный прибор М42300, где буква «М» указывает на магнитоэлектрическую систему, а цифра «4» — на класс точности. Электромагнитные приборы универсальнее: они способны измерять как переменное, так и постоянное напряжение за счёт притяжения подвижного железного якоря к магнитному полю катушки — такие часто встречаются в панельных установках, например, модель Э365. Наиболее точные и чувствительные — электродинамические вольтметры, в которых используются две катушки: одна для тока, другая — для напряжения, и их взаимодействие создаёт момент, пропорциональный произведению этих величин. Такие приборы — настоящая «золотая стандарт» лабораторий, где требуется высочайшая точность и минимальные погрешности, как, например, в модели ЭД70. Все они — будь то милливольтметр, киловольтметр или встроенный вольтметр в мегаомметре — остаются живыми свидетелями эпохи, когда измерение было искусством, а не просто чтением цифры на экране.

Вольтметры цифровые

Цифровые приборы работают по принципу преобразования аналогового электрического сигнала в цифровой код, который затем отображается на жидкокристаллическом или светодиодном экране — это обеспечивает высокую читаемость, минимальную погрешность и возможность автоматической фильтрации шумов. Электронные вольтметры, предназначенные для измерения как переменного, так и постоянного напряжения, отличаются широким диапазоном измерений и исключительной точностью, что делает их незаменимыми в лабораторных условиях — примером может служить прибор В7-78, где буква «В» указывает на функцию вольтметра, а цифровой индекс обозначает серию и модель. Мультиметры, в свою очередь, объединяют в одном корпусе несколько функций: вольтметр, амперметр и омметр, превращаясь в универсальный инструмент для диагностики — портативные модели, такие как UNI-T UT33C, особенно популярны благодаря компактности и простоте использования.

Среди цифровых вольтметров выделяются разные типы по назначению: лабораторные устройства, отличающиеся максимальной точностью и стабильностью, применяются в учебных центрах и научных лабораториях для поверки и исследований; щитовые вольтметры монтируются на распределительных панелях и обеспечивают непрерывный визуальный контроль за уровнем напряжения в реальном времени; а портативные модели — лёгкие, прочные и энергоэффективные — идеально подходят для полевых работ, технического обслуживания и повседневных задач дома или на производстве. Каждый тип создан не просто для измерения — он решает конкретную задачу, будь то безупречная точность, надёжность в эксплуатации или мобильность в условиях ограниченного пространства.

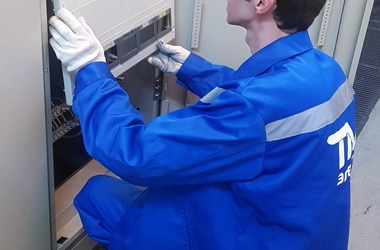

Подключение вольтметра

Вольтметр всегда должен подключаться параллельно тому участку цепи, где требуется измерить напряжение — именно так он корректно фиксирует разность потенциалов между двумя точками. Подключение последовательно нарушает фундаментальный принцип работы прибора и ведёт к серьёзным последствиям.

Если вольтметр ошибочно включить в разрыв цепи, он окажется в цепи тока, а не напряжения. Поскольку его внутреннее сопротивление чрезвычайно велико (десятки и сотни мегаом), такое подключение практически «разрывает» цепь: ток через него становится минимальным, и нагрузка перестаёт работать — но это лишь первое следствие. Главная опасность — в том, что вольтметр не рассчитан на прохождение рабочего тока цепи. Вместо того чтобы просто «считать» напряжение, он вынужден пропускать через себя весь ток, который должен был идти по нагрузке. Это вызывает перегрузку: внутри прибора начинают перегреваться чувствительные компоненты — резисторы, преобразователи, защитные элементы. При высоких напряжениях или значительных токах возможны пробой изоляции, плавление дорожек, выход из строя электронной схемы — и да, прибор вполне может сгореть.

Кроме того, такая ошибка способна повредить не только сам вольтметр, но и всю цепь: перегрев может спровоцировать оплавление проводов, срабатывание защиты или даже возгорание в экстремальных случаях. Даже если прибор не взорвётся сразу, долгосрочное воздействие тока на его внутреннюю структуру снижает точность, ускоряет деградацию элементов и делает дальнейшее использование небезопасным.

Итог прост: вольтметр — не амперметр. Он не предназначен для прохождения тока. Подключайте его строго параллельно — иначе вместо измерения вы рискуете получить сломанный прибор и повреждённую систему.

Что показывает прибор

Вольтметр не всегда показывает абсолютное, «истинное» значение напряжения — его показания зависят от типа прибора, его конструкции и условий измерения. Современные цифровые устройства стремятся воспроизводить как можно ближе к реальному значению, но даже они могут давать погрешности, обусловленные качеством компонентов, температурой, уровнем электромагнитных помех или сроком с момента последней калибровки. При измерении переменного тока большинство вольтметров отображают мгновенное значение — то есть уровень напряжения в конкретный момент времени, который непрерывно меняется. Это может быть полезно для анализа формы сигнала, особенно если речь идёт о несинусоидальных колебаниях, высокочастотных помехах или импульсных режимах. Однако такое значение не всегда соответствует среднеквадратичному (RMS), который чаще всего нужен на практике — поэтому важно понимать, что именно измеряет ваш прибор: мгновенное, среднее, среднеквадратичное или пиковое напряжение. В зависимости от частоты и формы сигнала, один и тот же источник может дать совершенно разные показания на разных типах вольтметров — отсюда и необходимость выбора подходящего инструмента под задачу.
