Защита электрооборудования от скачков напряжения и токов короткого замыкания

Надёжность работы электрооборудования определяется стабильностью параметров электроснабжения и корректной реализацией системы защиты от нештатных режимов. В процессе эксплуатации электрические сети неизбежно подвергаются воздействию импульсных перенапряжений, коммутационных выбросов, токов короткого замыкания и длительных перегрузок. Указанные факторы оказывают прямое влияние на техническое состояние оборудования, вызывая тепловые, электродинамические и электрические перегрузки элементов сети. Результатом таких воздействий становится ускоренное старение изоляции, деградация электронных компонентов, повреждение контактных соединений и снижение общего уровня надёжности электроустановки.

Для комплексной проверки работоспособности защитных систем необходимо обращаться в профессиональную электролабораторию. Современное оборудование и аттестованные специалисты позволяют выполнить полный цикл испытаний электрооборудования и защитной автоматики в соответствии со всеми нормативными требованиями.

В соответствии с требованиями ПУЭ, ПТЭЭП, ГОСТ и стандартов IEC защита электроустановок должна обеспечивать предотвращение опасных последствий аварийных режимов как для оборудования, так и для обслуживающего персонала. Реализация этих требований возможна только при системном инженерном подходе, включающем расчёт параметров сети, выбор защитных устройств, их корректную установку и последующую проверку работоспособности.

Импульсные перенапряжения и их влияние на электроустановки

Импульсные перенапряжения представляют собой кратковременные превышения номинального напряжения, характеризующиеся высокой амплитудой и крутым фронтом нарастания. В соответствии с ГОСТ IEC 62305 и ГОСТ 30804.4.5 различают атмосферные и коммутационные перенапряжения. Атмосферные перенапряжения возникают вследствие прямых и наведённых ударов молнии, а коммутационные — при переключениях в электрических сетях, отключении индуктивных нагрузок, аварийных режимах и коротких замыканиях.

Импульс напряжения описывается параметрами амплитуды, длительности и энергии. Для оценки воздействия используется выражение W=∫u(t)·i(t)dt Даже при малой длительности импульса его энергия может превышать допустимые значения для полупроводниковых приборов, что приводит к пробою p-n-переходов, разрушению входных каскадов и скрытым повреждениям, проявляющимся в процессе дальнейшей эксплуатации.

Наиболее уязвимыми к перенапряжениям являются частотные преобразователи, источники бесперебойного питания, системы промышленной автоматизации, серверное и телекоммуникационное оборудование. Повреждение таких устройств часто сопровождается значительными финансовыми потерями и простоем технологических процессов.

Устройства защиты от импульсных перенапряжений

Для ограничения опасных перенапряжений применяются устройства защиты от импульсных перенапряжений, параметры которых регламентируются ГОСТ IEC 61643-11. Принцип их работы основан на использовании нелинейных элементов, резко снижающих сопротивление при превышении заданного порога напряжения. В результате избыточная энергия импульса отводится в систему заземления, а напряжение на зажимах защищаемого оборудования ограничивается до уровня Up.

К основным техническим параметрам УЗИП относятся номинальное напряжение Un, максимально допустимое длительное напряжение Uc, уровень защиты Up, номинальный и максимальный разрядные токи In и Imax. Выбор устройств осуществляется с учётом категории перенапряжений, схемы заземления и расчётных условий эксплуатации. Существенное влияние на эффективность защиты оказывает длина и конфигурация соединительных проводников, так как их индуктивность может приводить к увеличению остаточного напряжения.

Следует учитывать, что УЗИП не предназначены для отключения токов короткого замыкания и должны применяться совместно с аппаратами защиты от сверхтоков. Кроме того, их работоспособность напрямую зависит от состояния заземляющего устройства. Высокое сопротивление заземления или ошибки в монтаже существенно снижают эффективность отвода энергии перенапряжения.

Токи короткого замыкания и перегрузочные режимы

Короткое замыкание является наиболее тяжёлым аварийным режимом в электрических сетях. Ток короткого замыкания определяется выражением Ikz=Uf/Zk где Uf — фазное напряжение, Zk — полное сопротивление цепи короткого замыкания. Воздействие токов КЗ сопровождается интенсивным тепловым и электродинамическим воздействием, приводящим к деформации шин, оплавлению контактов и разрушению изоляции. Тепловое действие тока описывается законом Джоуля–Ленца Q=I²·R·t и при превышении допустимого времени отключения вызывает необратимые повреждения оборудования.

Перегрузки характеризуются меньшей кратностью тока, но большей продолжительностью. Они приводят к постепенному перегреву кабелей и аппаратов, ускоренному старению изоляции и росту вероятности аварийных отказов.

Аппараты защиты от сверхтоков

Защита от перегрузок и коротких замыканий реализуется с помощью автоматических выключателей и предохранителей, параметры которых нормируются ПУЭ и ГОСТ Р 50345. Автоматические выключатели оснащаются тепловыми и электромагнитными расцепителями, обеспечивающими отключение цепи при превышении допустимых токов. При выборе аппаратов защиты учитываются номинальный ток нагрузки, пусковые токи оборудования, расчётный ток короткого замыкания и требования селективности.

В промышленных электроустановках широко применяются реле защиты электродвигателей, контролирующие ток, напряжение, перекос фаз и тепловое состояние обмоток. Такие устройства позволяют предотвратить повреждение оборудования при нештатных режимах и обеспечить устойчивую работу технологических процессов.

Комплексный подход и эксплуатационный контроль

Наибольшую эффективность обеспечивает многоуровневая система защиты, включающая устройства ограничения перенапряжений, аппараты защиты от сверхтоков, дифференциальную защиту и систему заземления. Согласование характеристик защитных устройств и соблюдение требований селективности позволяют локализовать аварийные участки без отключения всей электроустановки.

Важной составляющей надёжности является регулярный контроль состояния защитной автоматики. Расчётные параметры и заводские характеристики не всегда отражают фактическое состояние оборудования после монтажа и в процессе эксплуатации. Механические узлы, контакты и чувствительные элементы расцепителей подвержены износу, что может приводить к изменению уставок и времени срабатывания.

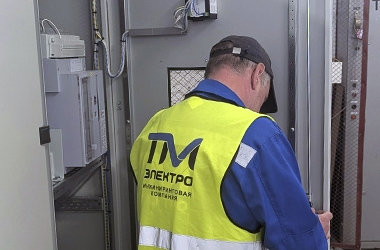

Электролаборатория ТМ Электро выполняет испытания и измерения защитной автоматики электроустановок напряжением до и выше 1000 В в соответствии с требованиями ПУЭ, ПТЭЭП и ГОСТ. В рамках работ проводится проверка автоматических выключателей, устройств защитного отключения, релейной защиты, цепей заземления и уравнивания потенциалов. Испытания позволяют подтвердить соответствие защитных аппаратов нормативным требованиям, выявить отклонения времятоковых характеристик и оценить фактическую готовность системы защиты к работе в аварийных режимах.

Практика показывает, что сочетание инженерного расчёта, корректного монтажа и последующих испытаний существенно повышает надёжность электроустановок. Такой подход позволяет минимизировать риски отказов, снизить вероятность повреждения оборудования и обеспечить безопасную эксплуатацию электрических сетей на протяжении всего срока службы.

В условиях роста доли электронных и автоматизированных систем комплексная защита электрооборудования и подтверждение её работоспособности становятся обязательными элементами современной эксплуатации. Системный подход, основанный на нормативных требованиях и профессиональных испытаниях, обеспечивает устойчивость электроснабжения, безопасность персонала и техническую надёжность объектов различного назначения.

Электролаборатория ТМ Электро выполняет комплексные испытания и измерения защитной автоматики электроустановок напряжением до и выше 1000 В. В рамках испытаний проводится проверка автоматических выключателей, устройств защитного отключения, релейной защиты и цепей заземления с оформлением технических протоколов установленного образца. Используемое измерительное оборудование позволяет выполнять как функциональные проверки, так и инструментальный контроль параметров с высокой точностью, что особенно важно для промышленных и ответственных объектов.

Практика показывает, что системный подход, включающий расчёт, монтаж, настройку и последующее испытание защитных устройств, значительно повышает надёжность электроустановки. Испытания позволяют не только подтвердить соответствие защитных аппаратов нормативным требованиям, но и оптимизировать работу системы в целом, обеспечив корректную селективность и минимальное время отключения аварийных участков. Это особенно актуально для объектов с непрерывным технологическим циклом, где любые сбои электроснабжения приводят к существенным экономическим потерям.

Таким образом, защита электрооборудования от скачков напряжения, перегрузок и токов короткого замыкания должна рассматриваться как непрерывный процесс, включающий проектирование, реализацию и регулярный контроль. Современные электроустановки требуют не только применения качественных защитных устройств, но и подтверждения их работоспособности в реальных условиях эксплуатации. Комплексный инженерный подход, дополненный профессиональными испытаниями и измерениями, позволяет обеспечить устойчивость электросетей, безопасность персонала и длительный срок службы оборудования.

Компания ТМ Электро придерживается принципа, согласно которому защита электрооборудования должна рассматриваться не как отдельный элемент, а как часть общей стратегии надёжности объекта. Грамотно спроектированная и реализованная система защиты повышает устойчивость электросети, снижает эксплуатационные расходы и обеспечивает высокий уровень безопасности. Такой подход особенно актуален в условиях ужесточения требований к энергоэффективности, промышленной безопасности и бесперебойности электроснабжения.

Таким образом, защита от скачков напряжения, перегрузок и токов короткого замыкания является фундаментальной задачей при создании и эксплуатации современных электроустановок. Комплексное применение устройств защиты, соответствие нормативным требованиям и профессиональный подход на всех этапах — от проектирования до обслуживания — позволяют обеспечить надёжную и безопасную работу электрооборудования в течение всего срока службы. ТМ Электро рассматривает эти принципы как основу качественных и долговечных решений в области электроснабжения.
