Анализ качества электроэнергии: ГОСТ, контроль параметров, измерения

Качество электрической энергии оценивается при помощи специализированных измерительных приборов и устройств. В ходе проведения исследований регистрируются показатели трансформаторов, величины вторичных токов и параметры напряжения в электрической сети. На рынке представлено множество типов анализаторов электроэнергии, каждый из которых предназначен для определенных задач. В рамках диагностических работ определяются основные характеристики энергетической системы, которые затем сопоставляются с требованиями государственных стандартов и нормативно-технической документации.

Для проведения профессиональных измерений и получения официального заключения рекомендуем обратиться к специалистам. Все работы выполняются с соблюдением требований ГОСТ и правил безопасности. Подробнее об этом можно узнать на странице услуги электролаборатории в Москве. Это гарантирует точность результатов и их юридическую силу.

ГОСТы

ГОСТ устанавливает комплекс показателей, характеризующих качество электрической энергии в сетях переменного тока промышленной частоты 50 Гц:

• Отклонения частоты – допустимые колебания частоты в пределах ±0,2 Гц от номинального значения 50 Гц, которые могут вызывать нарушения в работе синхронных двигателей и генераторов;
• Провалы напряжения и колебания – кратковременные снижения напряжения ниже 90% номинального значения продолжительностью от 0,5 цикла до 1 минуты, а также периодические изменения напряжения, влияющие на работу чувствительной электроники;
• Импульсное напряжение – кратковременные скачки напряжения длительностью микросекунды-миллисекунды с амплитудой, превышающей номинальное значение в несколько раз, способные повредить полупроводниковые устройства;
• Несимметрия трехфазной системы – неравенство напряжений и токов по фазам, приводящее к дополнительным потерям в трехфазных двигателях и трансформаторах, выражается коэффициентом несимметрии в процентах;
• Несинусоидальность кривой – искажение синусоидальной формы тока и напряжения, характеризуется коэффициентом нелинейных искажений (КНИ) и наличием высших гармоник, которые создают дополнительные потери и перегрев оборудования.

Превышение установленных нормативных значений по данным параметрам свидетельствует о наличии неисправностей в энергосистеме или подключаемом оборудовании. В таких случаях наблюдается снижение коэффициента полезного действия электроустановок, уменьшение срока службы изоляции кабелей и обмоток электродвигателей, увеличение энергопотерь в сети, а также некорректная работа автоматики и измерительных приборов. Это приводит к экономическим потерям, связанным с перерасходом электроэнергии, преждевременным выходом оборудования из строя и снижением надежности электроснабжения потребителей.

По какому принципу работает анализатор качества электроэнергии

Прибор предназначен для проведения диагностики электрических параметров и оценки их соответствия установленным стандартам. Функционирование устройства основано на принципах прецизионного измерения электрических величин с высокой частотой дискретизации. Аппарат осуществляет непрерывную регистрацию значений тока и напряжения в течение коротких временных интервалов, обеспечивая детализированную картину происходящих процессов в электрической сети.

Современные диагностические технологии предоставляют возможность получить полное представление о состоянии энергетической системы через анализ множества параметров. Устройство отслеживает постоянные отклонения напряжения от номинальных значений, фиксирует пиковые нагрузки и максимальные токовые значения, выявляет характер переходных процессов и определяет временные интервалы с наибольшим энергопотреблением. Кроме того, прибор регистрирует искажения формы кривых тока и напряжения, а также фиксирует кратковременные падения и провалы напряжения, которые могут негативно влиять на работу подключенного оборудования.

Анализаторы электроэнергии изготавливаются в различных конструктивных исполнениях, включая мобильные переносные варианты и стационарные установки. Их применение может быть как регулярным, так и разовым, в зависимости от целей проведения диагностики. Проведение комплексного анализа работы электрооборудования является важным фактором обеспечения длительного и эффективного функционирования технических систем предприятия. Раннее обнаружение отклонений в параметрах позволяет своевременно устранить неисправности до возникновения серьезных аварийных ситуаций.

Мониторинг состояния электрооборудования осуществляется с целью выявления дефектов в электрической сети и их последующего устранения. Для проведения диагностики анализатор подключается непосредственно к системе в контрольных точках. Основными местами подключения являются точки присоединения к распределительной сети потребителя. При работе с упрощенными схемами допускается установка прибора в местах, максимально приближенных к основным точкам контроля.

Обработка полученных данных осуществляется с применением сложных математических алгоритмов обработки сигналов. Это позволяет достичь нескольких важных задач: определить основные рабочие параметры системы, провести детальный анализ качества поставляемой электроэнергии и рассчитать объемы потребленной энергии. Измерения параметров проводятся в течение определенного временного периода для обеспечения достоверности результатов. Пониженное напряжение представляет собой наиболее распространенную причину ухудшения качества электроэнергии. Данный параметр подлежит анализу дважды в течение календарного года. Остальные нормируемые показатели проверяются в течение одного года эксплуатации.

Кто занимается исследованиями

Полномочия по выполнению измерительных работ предоставлены аккредитованным лабораториям, располагающим действующими аттестатами Ростехнадзора. В этих организациях трудятся высококвалифицированные специалисты, которые используют современное сертифицированное измерительное оборудование, соответствующее требованиям государственных стандартов. Точность и достоверность результатов обеспечивается применением высокотехнологичных приборов с установленными метрологическими характеристиками.

Измерительные приборы проходят комплексную поверку и калибровку перед вводом в эксплуатацию, а также в установленные регламентом сроки. Класс точности каждого устройства определяется квалифицированными метрологами и инженерами-технологами на основании результатов специальных испытаний. Приборы должны соответствовать требованиям ГОСТ и международным стандартам точности измерений. Каждый экземпляр оборудования сопровождается паспортными данными, где указаны допустимые погрешности измерений, диапазоны рабочих параметров и условия эксплуатации. Регулярная поверка осуществляется аккредитованными метрологическими службами с выдачей свидетельств о пригодности. Только при соблюдении всех этих требований результаты измерений признаются достоверными и могут использоваться для официальных заключений о качестве электроэнергии.

Для чего проводится проверка

Результаты проведенных измерений позволяют обеспечить соответствие фактических параметров электроэнергии условием, установленным в договоре энергоснабжения. Проведенный анализ формирует основу для подготовки детального технического отчета, содержащего всестороннюю характеристику работы энергетической системы. Экспертиза выявляет наличие или отсутствие отклонений параметров от нормируемых значений, что позволяет объективно оценить качество поставляемой электроэнергии. Подготовленная документация служит обоснованием для предъявления поставщику энергии официальных претензий в случае несоответствия качества электроэнергии установным стандартам и нормативам. В результате поставщик обязан устранить выявленные нарушения в установленные договором сроки.

Измерительные работы обеспечивают определение коэффициента эффективности использования электроэнергии, что позволяет предприятию перейти к более технологичному режиму функционирования с минимальными энергетическими затратами. На основании полученных данных осуществляется выявление и последующее отключение из электрической сети оборудования, работающего с низкой эффективностью или оказывающего негативное влияние на общее состояние энергетической системы.

Проведение исследований целесообразно как для действующих, так и для проектируемых систем энергоснабжения. Экспертизу целесообразно совмещать с проведением комплексного энергетического аудита промышленного предприятия. Результаты диагностики предоставляют необходимую информацию для повышения уровня энергетической эффективности и оптимизации потребления электроэнергии в промышленном секторе. Полученные измерительные данные архивируются и используются при проведении последующих аудиторских проверок. Специалисты выполняют сравнительный анализ текущих и предыдущих показателей, что позволяет сделать обоснованные выводы о динамике работы энергетической системы и эффективности принимаемых мер по ее оптимизации.

Проверки. Классификация

В зависимости от поставленных задач контроль качества электроэнергии подразделяется на четыре основных категории, каждая из которых имеет специфические особенности, методологию проведения и целевое предназначение. Выбор конкретного типа контроля определяется квалифицированными специалистами на основании установленных стандартов функционирования электрических сетей и требований нормативной документации.

Диагностический контроль применяется для разрешения спорных ситуаций между энергоснабжающей организацией и потребителями электроэнергии. Проведение диагностики осуществляется в точках раздела балансовой принадлежности электрических сеть между контрагентами. На основании полученных результатов формируется официальный технический отчет, который содержит объективные данные, позволяющие подтвердить или опровергнуть факт несоблюдения условий энергоснабжения. После экспертной оценки представленного документа сторона, нарушившая условия договора, обязана выполнить необходимые корректирующие мероприятия и обеспечить требуемое качество электроэнергии.

Инспекционный контроль выполняется аккредитованными организациями с целью выявления отклонений фактических параметров от установленных нормативных требований и стандартов. Проведение аудиторской проверки является обязательной процедурой для всех участников договорных отношений и осуществляется с установленной периодичностью в соответствии с регламентом.

При возникновении аварийных ситуаций и выявленных неисправностей проводится оперативный контроль, основной задачей которого является определение текущих и потенциальных угроз ухудшения качества электроэнергии в сети. В результате проведения проверки разрабатываются и реализуются мероприятия по устранению выявленных нарушений в работе оборудования и профилактические процедуры, направленные на предотвращение подобных ситуаций в будущем.

Коммерческий учет предназначен для анализа тарифной политики поставщика электроэнергии и определения экономической целесообразности условий энергоснабжения. Проведение анализа осуществляется в точках технологического раздела электрических сетей между сторонами договора. Исследование назначается в случаях необходимости определения уровня надбавок и скидок, связанных с качеством поставляемого энергоресурса, а также для обоснования корректировки договорных условий.

Измерительные приборы

Современные многофункциональные измерительные комплексы обеспечивают получение результатов не только в виде цифровых данных, но и в денежном эквиваленте, что позволяет оценить экономические потери предприятия. Приборы различаются по своим техническим характеристикам, включая решаемые задачи, сферу применения и функциональные возможности. Модели нового поколения значительно ускоряют процесс получения измерительных данных, что позволяет оперативно проводить прогнозирование возможных отклонений, фиксацию текущих параметров, устранение выявленных неисправностей и предотвращение возникновения новых проблем в работе энергетической системы. С помощью специализированных аппаратов инженеры определяют как механические характеристики оборудования, так и электрические параметры сети, включая коэффициенты мощности, коэффициенты несинусоидальности и уровни гармонических искажений.

Отсутствие регулярного контроля приводит к частым техническим неполадкам, сбоям в работе энергосистемы и неоправданно высоким расходам электроэнергии. Общих показателей эффективности функционирования сети недостаточно для проведения всестороннего анализа состояния энергетической инфраструктуры. Крупные промышленные предприятия обращаются в аккредитованные специализированные организации для осуществления комплексного контроля над всеми компонентами своей энергетической системы.

Важно проводить анализ нагрузок в динамике, что позволяет выявить степень износа электрических сеть и своевременно планировать мероприятия по устранению потенциальных угроз и предотвращению аварийных ситуаций. Если выявлена вина энергоснабжающей организации, потребителю не приходится самостоятельно решать проблемы. Он может рассчитывать на компенсацию убытков. Регулярный мониторинг позволяет оптимизировать режимы работы оборудования, снизить энергопотери и обеспечить стабильное функционирование всей энергетической системы предприятия.

Частота

Отклонения частоты в диапазоне от 50 Гц и выше допускаются только в случае возникновения серьезных аварийных ситуаций в энергетической системе. Согласно действующим нормативным документам, показатель частоты не должен выходить за пределы ±0,4 Гц от номинального значения 50 Гц в нормальном режиме работы электрической сети. При использовании автономных генераторов в качестве источников питания требования к стабильности частоты смягчаются, допуская отклонения в пределах ±1 Гц для кратковременного режима и ±5 Гц для аварийного режима работы.

Автономные энергетические системы не обладают способностью поддерживать высокую стабильность частоты из-за ограниченной мощности и отсутствия связи с мощной энергосистемой. В процентном соотношении предельно допустимое отклонение частоты составляет 10% от номинального значения, что соответствует диапазону ±5 Гц. Нормальный эксплуатационный режим характеризуется отклонениями, не превышающими 5% от номинальной частоты, что составляет ±2,5 Гц. Превышение установленных норм может привести к нарушению работы чувствительного оборудования, сбоям в системах автоматики и ухудшению общего качества электроэнергии.

Отклонения

Интервал временных изменений параметров превышает одну минуту, что позволяет проводить анализ длительных отклонений в электрической сети. При проведении анализа определяется временной промежуток, в течение которого напряжение отклонялось более чем на 10% от номинальных значений, составляющих 220 вольт для однофазных бытовых сетей и 380 вольт для трехфазных систем. Дискретность измерений устанавливается равной десяти минутам, что обеспечивает достаточную детализацию для выявления характерных изменений параметров сети. Проведение замеров осуществляется в течение семидневного периода, что позволяет получить статистически значимую выборку данных и выявить тенденции изменения параметров электроэнергии в различные периоды времени. Такой подход к измерениям позволяет точно определить продолжительность и характер отклонений, а также их влияние на работу подключенного оборудования.

Колебания напряжения

Основу оценки данного параметра составляет понятие фликера, которое характеризует степень восприятия человеком мерцаний светового потока от источников освещения, подключенных к электрической сети. В методике оценки выделяют два временных интервала измерения: длительную фазу, продолжительностью два часа, и кратковременную фазу, длящейся десять минут. Оба этих показателя в процессе недельных измерений не должны превышать установленных предельных значений 1,38 для длительного интервала и 1,0 для кратковременного интервала. Для расчета данных показателей применяются сложные математические алгоритмы, включающие статистическую обработку массивов данных, спектральный анализ и весовые коэффициенты, учитывающие чувствительность человеческого глаза к различным частотам мерцания. Методика расчета учитывает как амплитудные, так и частотные характеристики колебаний напряжения, что позволяет получить объективную оценку влияния данных параметров на работу осветительных приборов и комфорт человека в помещениях.

Быстрые отклонения одиночного характера

Одиночные колебания представляют собой случайные кратковременные изменения параметров электрической сети, возникающие спонтанно. Появление таких отклонений свидетельствует о коммутационных процессах, связанных с переключением электроустановок, а также о незначительных нарушениях в нормальном функционировании энергетической системы, таких как локальные сбои или удаленные короткие замыкания в сетевой инфраструктуре. Данные колебания классифицируются как кратковременные провалы напряжения и импульсные перенапряжения, характеризующиеся малой продолжительностью воздействия и случайным характером возникновения. В нормативной документации установлены общепринятые параметры и допустимые пределы для таких явлений, которые детально описаны в соответствующих таблицах и технических стандартах. Эти нормативные показатели определяют максимальные допустимые значения амплитуды, длительности и частоты возникновения одиночных колебаний, что позволяет обеспечить стабильную работу подключенного оборудования и предотвратить возможные повреждения электроустановок. Мониторинг данных параметров осуществляется с использованием специализированных измерительных приборов, способных фиксировать кратковременные изменения с высокой точностью и минимальной длительностью интервала измерения.

Несинусоидальность

Наличие импульсивного тока в электрической сети приводит к существенным изменениям в системе параметров энергоснабжения. Наблюдается значительное искажение формы кривой напряжения, которая раскладывается на основную гармонику промышленной частоты и высшие гармонические составляющие. Возникновение данных гармоник способно вызвать серьезные нарушения в работе чувствительных полупроводниковых приборов, включая микропроцессорную технику, системы автоматики и преобразовательные устройства. Импульсные токи создают дополнительные потери в активных и реактивных элементах цепи, приводят к перегреву обмоток трансформаторов и двигателей, а также снижают общий коэффициент мощности системы. Для устранения такой угрозы необходимо осуществлять постоянный контроль уровня нелинейных искажений и коэффициента гармоник в электрической сети. Мониторинг данных параметров дает возможность своевременно выявлять источники импульсных помех и принимать необходимые меры по их устранению, в том числе установку фильтрующих устройств, коррекцию коэффициента мощности и модернизацию нелинейных нагрузок.

Несимметрия. Коэффициент

Это один из ключевых параметров при оценка качества функционирования трехфазных и двухфазных электрических сетей. Превышение установленного коэффициента наблюдается при неравномерном распределении нагрузки между фазами, что приводит к дополнительным потерям энергии и неравномерному нагреву элементов сети. Данный параметр строго регламентирован государственными стандартами и обязательному контролю при проведении любых диагностических проверок состояния электрических сетей.

Не все процессы в энергетической системе происходят регулярно и предсказуемо. Существует ряд характеристик, которые фиксируются только в случайных ситуациях и требуют наличия определенных условий и совпадения сопутствующих изменений в работе оборудования. Прерывание напряжения может происходить как во время аварийных ситуаций, так и в период плановых ремонтных работ и технического обслуживания. Провалы напряжения возникают при подключении оборудования высокой мощности, которое создает кратковременную перегрузку сети, а также при коротких замыканиях в отдельных участках системы. Перенапряжения фиксируются по множеству причин, включая короткие замыкания, резкое снижение нагрузки в сети, обрывы нейтральных проводников и однофазные замыкания на землю. При воздействии атмосферных разрядов возникают импульсивные перенапряжения, характеризующиеся высокой амплитудой и кратковременным характером воздействия.

Минимальный интервал проведения измерений составляет одну неделю, что позволяет приборам собрать достаточный объем информации для подготовки достоверных результатов анализа. Математические алгоритмы обработки данных исключают риск возникновения ошибок и позволяют автоматизировать процесс измерений и анализа параметров. В результате пользователь получает усредненные значения показателей за исследуемый период и может определить основные проблемы в работе энергетической системы, а также разработать рекомендации по их устранению.

Определение параметров качества электроэнергии – инструментальное обследование, позволяет выявить основные величины электрической энергии, от поставщика -энергоснабжающей организации, установить их соответствие действующим нормам.

В нормативах нет строгой периодичности проведения анализа качества. Рекомендуется проводить обследование при любых заметных признаках отклонения работы сети от штатных режимов.В нормативах нет строгой периодичности проведения анализа качества. Рекомендуется проводить обследование при любых заметных признаках отклонения работы сети от штатных режимов.

Цель и результаты контроля за качеством электроэнергии:

• Целью обследования является определение качественных характеристик питающей электросети (мощность, частота, напряжение, токи, расход электроэнергии, распределение нагрузок по фазам и другие параметры). Все параметры напрямую влияют на работу сети.
• Для примера, повышенное или пониженное напряжение в сети может привести к выходу из строя оборудования, чувствительного к колебаниям напряжения.
• Результат обследования - протокол измерения параметров качества электрической энергии, изменение параметров во времени, выводы о соответствии ГОСТ 13109-97 «Нормы качества электрической энергии в сетях общего пользования» и другим нормативным документам.

Как проходит оценка качества электроэнергии:

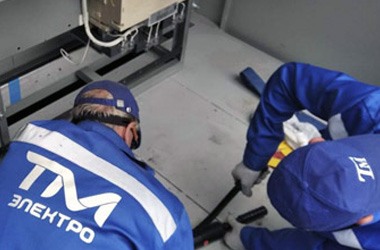

Измерение параметров электрической энергии должно проводиться специализированной организацией, имеющей необходимые документы. Компания ТМ-Электро накопила огромный опыт в решении подобных задач.

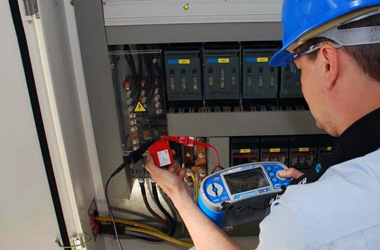

Измерения проводят анализатором качества электрической энергии Metrel и Testo, который устанавливается на границе балансовой принадлежности между потребителем и поставщиком электроэнергии, в зависимости от поставленной задачи на срок от суток до 7 дней.

Анализатор качества электроэнергии

По результатам обследования выдается технический отчет, который отражает параметры сети, их изменение во времени, графики этих изменений и содержательные выводы относительно замера качества электрической энергии, поступающей на объект. Протокол проверяется и визируется подписью начальника испытательной лаборатории, а также инженерами, проводившими испытания.
