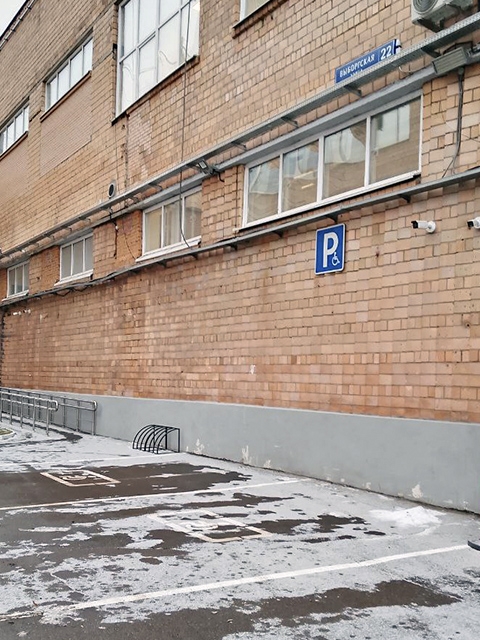

Этапы работ по подключению от ТП: от согласования программы до маркировки

Основные этапы подключения от ТП представляют собой строгую последовательность подготовительных, монтажных и пусконаладочных работ, каждый из которых документируется. Процесс начинается с детального анализа исполнительной схемы РУ ТП и согласования программы (наряда) работ с диспетчерской службой сетевой организации, так как подключение почти всегда требует планового снятия напряжения с соответствующей секции или системы шин. Далее, в соответствии с ПУЭ гл. 2.1, осуществляется проверка и подготовка конца кабеля: снятие брони и наружных покровов на регламентированную длину, ступенчатая разделка изоляции, установка контрольной и концевой кабельной муфты (требования к монтажу муфт изложены в РД 34.10.122-94 и инструкциях заводов-изготовителей). Особое внимание уделяется системе заземления: корпус муфты, броня или экран кабеля должны быть надежно подключены к контуру заземления ТП, сопротивление которого нормируется ПУЭ гл. 1.7 и для подстанций обычно не превышает 0.5 Ом. Например, для кабеля 10 кВ с изоляцией из сшитого полиэтилена длина ступенчатой разделки составляет от 300 до 500 мм в зависимости от сечения и типа муфты.

Измерение сопротивления заземления ТП – проводится перед началом монтажных работ для подтверждения соответствия контура заземления нормам ПУЭ и обеспечения безопасности персонала.
