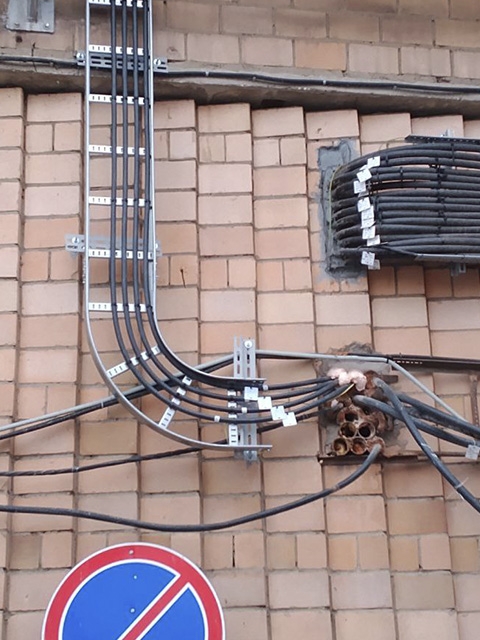

Неправильный расчёт защит и игнорирование согласований

Неправильный расчёт нагрузок и селективности защит приводит к постоянным ложным срабатываниям автоматов или, что гораздо хуже, к их отказу в аварийной ситуации. Например, если вводной автомат и групповой имеют одинаковую времятоковую характеристику, при КЗ в групповой линии с вероятностью 60% произойдёт неселективное отключение вводного аппарата, обесточив всё здание.

Техническая суть ошибки — несоответствие времятоковых характеристик последовательно включенных аппаратов. Например, если вводной автомат и отходящий имеют одинаковую характеристику срабатывания, при перегрузке на линии может отключиться вводной, обесточив все потребители.

Правильный подход требует построения карты селективности, где время срабатывания аппарата со стороны источника питания всегда больше, чем у аппарата со стороны потребителя. Для обеспечения селективности между вводным автоматом с электронным расцепителем и групповым с тепловым расцепителем необходимо, чтобы уставка по времени вводного была настроена с выдержкой не менее 0.2 секунды.

Игнорирование необходимости согласований с сетевой компанией грозит штрафами и запретом на подключение. Согласно КоАП РФ (ст. 9.11), эксплуатация электроустановок без согласованной документации влечёт наложение штрафа на юридических лиц в размере от 40 000 до 50 000 рублей или приостановление деятельности на срок до 90 суток. Технические требования сетевой компании, прописанные в технических условиях, являются обязательными для исполнения.

Они касаются не только точки учета, но и типа вводного устройства, наличия и места установки разъединителя для безопасного отключения, требований к устройству повторного заземления и молниезащиты. Попытка обойти эти требования ведёт к отрицательному заключению при приёмке работ и необходимости переделки узла учёта и ввода, что в среднем удорожает проект на 15-20%.

Протоколы проверки срабатывания защит - обязательный документ для сдачи, который подтверждает правильность настройки и селективности аппаратуры, исключая эту ошибку.
