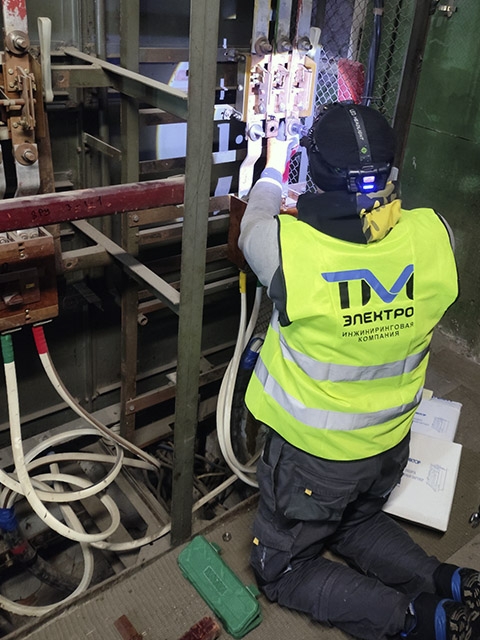

Технология безопасной замены и работа в сложных системах

Процедура замены должна следовать строгому алгоритму. Первый и главный этап обеспечение безопасности. Он включает в себя полное снятие напряжения с участка работы, механическое запирание приводов вводных устройств, проверку отсутствия напряжения на токоведущих частях с помощью исправного указателя напряжения и вывешивание запрещающих плакатов «Не включать! Работают люди». Только после этого можно приступать к демонтажу: аккуратному отсоединению проводов от клемм старого автомата (в сложных случаях, при прикипании контактов, может потребоваться аккуратное выкусывание проводников) и последующему снятию корпуса с DIN-рейки. Современные модульные АВ крепятся на стандартную рейку при помощи подпружиненных защелок, для оттягивания которых используется плоская отвертка. Далее выполняется монтаж нового устройства. Новый автомат устанавливается на DIN-рейку, после чего производится подключение проводников. Для многожильных медных кабелей обязательно использование обжатых кабельных наконечников НШВИ, что гарантирует надежный контакт без расплющивания и обламывания жил. Завершающий этап проверка и пусконаладка. После визуального контроля качества монтажа и восстановления схемы производится контрольное включение под нагрузкой. Для подтверждения корректности работы защиты рекомендуется (а для ответственных линий обязательно) проведение электроизмерений специализированной лабораторией. Ключевые испытания: проверка сопротивления изоляции, испытание цепи «фаза-ноль» для определения реального тока короткого замыкания и прогрузка расцепителей для построения времятоковой характеристики и проверки соответствия паспортным данным.

Особенности замены АВ в щитах с системами автоматизированного управления технологическими процессами (АСУ ТП)

На современном промышленном предприятии, где электрощитовые интегрированы в сложные системы АСУ ТП, замена защитной аппаратуры перестает быть сугубо электротехнической задачей. Она требует комплексного междисциплинарного подхода. Первым обязательным шагом является тесная координация с IT-отделом и службой автоматизации, особенно если замене подлежат автоматы, питающие серверные стойки, контроллеры, системы видеонаблюдения или пожарной сигнализации. Любое незапланированное отключение таких систем может привести к потере данных или нарушению технологического цикла. Для обеспечения непрерывности работы критически важного оборудования на период замены его вводного автомата необходимо организовать резервное питание, например, через систему автоматического ввода резерва (АВР) или с использованием мобильных источников бесперебойного питания (ИБП). Отдельного внимания требует проверка совместимости нового аппарата с существующей системой дистанционного мониторинга. Если старый выключатель был оснащен дополнительными контактами состояния (нормально разомкнутыми/замкнутыми) или независимым расцепителем, новый должен обладать аналогичными функциями и тем же типом присоединительных клемм для беспроблемного подключения к системе сбора данных.

Электромонтаж в системах АСУ ТП - выполнение работ по замене защитной аппаратуры в электрощитах, интегрированных в системы автоматизированного управления.
