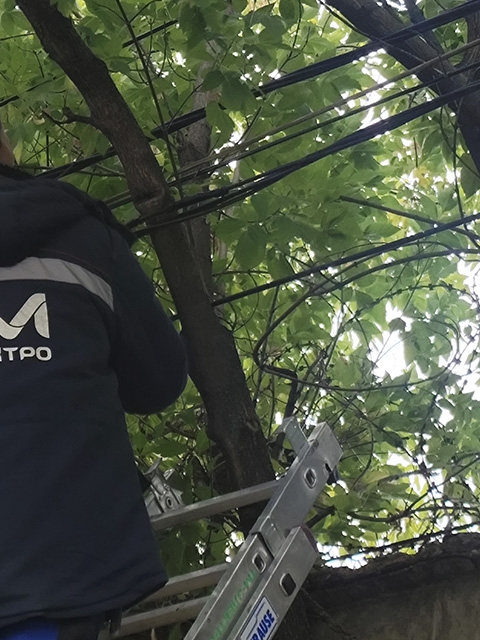

Механические свойства и марки СИП проводов

Третья системная ошибка – путаница в типах самонесущих изолированных проводов и непонимание их механических свойств. Здесь часто руководствуются принципом «подходит по напряжению, значит, можно ставить». Однако каждая марка СИП рассчитана на определённые механические нагрузки и условия монтажа. СИП-1 и СИП-2 имеют несущий нулевой проводник, который может быть как из алюминиевого сплава, так и сталеалюминиевым, и они предназначены для магистральных линий и ввода в здания при пролётах до 40–50 метров в зависимости от сечения и климатического района. СИП-3 – это провод для сетей среднего напряжения 10, 15, 20, 35 кВ, он имеет изоляцию из сшитого полиэтилена и увеличенную толщину изоляционного слоя, но его использование на 0,4 кВ не только экономически нецелесообразно, но и создаёт трудности при оконцевании и подключении к стандартному оборудованию. Наиболее коварным является СИП-4 – этот провод не имеет несущего троса, все жилы скручены и несут только собственную нагрузку. Он разрешён для ответвлений от магистрали к вводу в дом на коротких пролётах – не более 25–30 метров, и при обязательном условии, что натяжение будет обеспечиваться специальными зажимами с ограничением усилия. Если же СИП-4 монтировать на пролёте 60 метров и более, то под действием собственного веса, ветровой нагрузки и гололёда он начнёт провисать, а в условиях резких перепадов температур возможно возникновение значительных динамических усилий. Провисший провод может касаться веток деревьев, крыш, стен или других коммуникаций, что создаёт риск повреждения изоляции и электрического пробоя. Более того, при сильном ветре такой провод может колебаться с большой амплитудой, что приводит к истиранию изоляции в точках крепления и обрыву жил. Для протяжённых пролётов следует применять СИП-1 или СИП-2 с усиленным несущим элементом, либо использовать специальные поддерживающие тросы и промежуточные опоры. Выбор марки должен основываться на расчёте механических напряжений согласно СТО 56947007-29.240.55.022-2010, где учитываются климатические зоны по гололёду и ветру, максимальная и минимальная температура, а также допустимые стрелы провеса. Для пролётов свыше 60 м рекомендуется применять СИП-2 с усиленным сталеалюминиевым сердечником или устанавливать промежуточные опоры; при этом стрела провеса не должна превышать значений, при которых обеспечиваются допустимые габариты до земли и пересекаемых объектов по ПУЭ.

Кроме перечисленных трёх классических ошибок, существуют дополнительные факторы, которые также влияют на правильность выбора и часто остаются за кадром. Это условия прокладки: прохождение линии вблизи теплоисточников, в зонах с агрессивной средой (химические производства, морской климат), необходимость бронирования от грызунов или механических повреждений. В таких случаях стандартный СИП может оказаться недостаточно стойким, и требуется применение специальных модификаций с усиленной изоляцией или дополнительными покровами. Также важно учитывать схему заземления и требования к повторному заземлению нулевого проводника на опорах – в некоторых конструкциях несущий нуль выполняет функции заземления, и его сечение должно быть достаточным для токов короткого замыкания, чтобы обеспечить срабатывание защиты за требуемое время. По ПУЭ, ток однофазного короткого замыкания должен быть не менее чем в 1,25 раза больше номинального тока плавкой вставки предохранителя или в 3 раза больше номинального тока автоматического выключателя. Если сечение нулевой жилы недостаточно, то защита может не сработать, и оголённый провод останется под напряжением, что смертельно опасно. Сечение нулевой несущей жилы должно быть не менее 50 % от сечения фазных жил, но в любом случае не менее 16 мм² для магистральных линий; это требование напрямую влияет на способность линии отключать однофазные КЗ.

Для того чтобы избежать всех этих проблем, профессиональный подход должен включать несколько обязательных этапов. Во-первых, сбор точных данных о нагрузках не только текущих, но и планируемых на ближайшие 5–10 лет. Во-вторых, расчёт по двум критериям: по допустимому нагреву (токовая нагрузка) и по допустимой потере напряжения. В-третьих, проверка механической прочности с учётом климатического района по гололёду (районы I–VI согласно карте районирования) и скорости ветра. В-четвёртых, выбор марки провода в зависимости от наличия несущего элемента и длины пролёта. Например, для пролётов до 30 метров допустимо использовать СИП-4 с учётом максимальной допустимой нагрузки на разрыв, а для пролётов 40–60 метров уже требуется СИП-1 или СИП-2 с сечением несущей жилы не менее 25 мм². Для пролётов свыше 60 метров необходимо либо увеличивать сечение несущего элемента, либо ставить промежуточные опоры, либо переходить на провод с стальным сердечником (аналог СИП-2 с усиленным сердечником). Все эти расчёты легко выполнить с помощью специализированных программ, но даже ручной расчёт по формулам ПУЭ и справочным таблицам даёт приемлемую точность.

В дополнение следует упомянуть о важности правильного монтажа и использования сертифицированной арматуры. Даже идеально подобранный провод может выйти из строя из-за некачественных зажимов, неправильной установки анкеров или несоблюдения технологии термоусадки при соединении. Места соединений (муфты, ответвления) должны иметь сопротивление не более 0,3 ома, а контактное давление должно контролироваться динамометрическим ключом, чтобы избежать как слабого затяга (повышенный нагрев), так и перетяга (повреждение жилы). По нашему опыту, около 40 процентов отказов после правильного выбора провода возникают именно из-за монтажных ошибок, и это уже вопрос квалификации персонала и контроля качества.

Приведём наглядный пример из практики, иллюстрирующий комплексный подход. При проектировании линии электроснабжения дачного посёлка длиной 800 метров с общей нагрузкой 100 кВт инженеры первоначально предложили использовать СИП-2 сечением 50 мм², посчитав, что этого хватит по току. Однако расчёт по потере напряжения показал, что при этом отклонение в конце линии достигнет 14 процентов, что неприемлемо по ГОСТ. После корректировки выбрали провод сечением 70 мм², но при этом выяснилось, что механический расчёт для данного сечения и района по гололёду требует увеличения прочности несущего элемента, и вместо стандартного СИП-2 пришлось применить модификацию с усиленным сталеалюминиевым сердечником. В итоге удалось уложиться во все нормы, и линия работает без нареканий уже 5 лет. Если бы на начальном этапе ошиблись с типом или сечением, последствия могли быть катастрофическими – частые перебои, жалобы жителей и постоянные аварийные ремонты, которые обошлись бы в разы дороже, чем правильный первоначальный выбор.

Допустимое длительное отклонение напряжения у потребителя – не более ±5 процентов от номинального в нормальном режиме и ±10 процентов в послеаварийном (ГОСТ 32144-2013). Для алюминиевых проводов с изоляцией из сшитого полиэтилена максимальная рабочая температура жилы – 90 градусов, температура короткого замыкания – до 250 градусов на время до 5 секунд (ПУЭ п. 1.3.10). Сечение нулевой несущей жилы должно быть не менее 50 процентов от сечения фазных жил, но в любом случае не менее 16 мм² для магистральных линий. При расчёте стрелы провеса необходимо закладывать первоначальный монтажный провес с учётом упругих и температурных деформаций, чтобы в режиме гололёда провод не опускался ниже допустимых габаритов (не менее 6 метров над проезжей частью, не менее 2,5 метра над пешеходными зонами и т.д. согласно ПУЭ).

Помимо нормативных требований, инженеры-практики рекомендуют придерживаться эмпирического правила: для жилых и производственных объектов всегда выбирать сечение как минимум на ступень выше, чем получается по расчёту нагрева, чтобы создать запас на непредвиденное увеличение нагрузки. Также полезно перед закупкой провести расчёт на термическую стойкость при коротком замыкании, особенно если мощность трансформатора велика, а линия короткая – в таких случаях токи КЗ могут достигать десятков килоампер, и алюминий может расплавиться, если сечение недостаточно.

СИП-1 и СИП-2 – имеют несущий нулевой проводник (из алюминиевого сплава для СИП-1, из сталеалюминия для СИП-2), применяются для магистральных линий и вводов на пролётах до 50–60 метров, для напряжений до 0,6/1 кВ. СИП-3 – предназначен для сетей среднего напряжения 10–35 кВ, имеет усиленную изоляцию, не используется в бытовых сетях 0,4 кВ. СИП-4 – без несущего троса, только для ответвлений от магистрали к объекту на коротких пролётах (до 25 метров) при обязательном использовании натяжных зажимов с ограничением усилия; самонесущий только в пределах собственного веса. СИП-5 – аналогичен СИП-4, но с медными жилами, применяется редко из-за высокой стоимости.

Для правильного выбора необходимо учитывать не только перечисленные технические характеристики, но и условия монтажа: наличие кранов, автовышек, возможность установки промежуточных опор, доступность для обслуживания. В городской застройке часто приходится работать в стеснённых условиях, и выбор провода с меньшим диаметром и весом может оказаться критичным, однако идти на компромисс с прочностью нельзя.

В итоге, неправильный выбор СИП провода нельзя рассматривать как мелкую оплошность или досадный просчёт, который можно исправить в процессе эксплуатации. Это системное нарушение проектной дисциплины, которое прямо противоречит требованиям главы 2.1 ПУЭ, а также Федерального закона № 123-ФЗ «Технический регламент о требованиях пожарной безопасности». В случае возникновения аварии с тяжёлыми последствиями – поражением людей электрическим током, уничтожением имущества или перебоями в энергоснабжении социально значимых объектов – виновные лица привлекаются к административной ответственности по статье 9.11 Кодекса об административных правонарушениях, а при наличии прямого умысла или грубой неосторожности – и к уголовной ответственности по статье 238 Уголовного кодекса, предусматривающей реальные сроки лишения свободы. Каждый инженер, принимающий решение о марке и сечении, обязан опираться исключительно на действующие своды правил и заводские методики поверочных расчётов, а не на субъективный опыт, советы с форумов или принцип «у соседа работает». Личный опыт, даже многолетний, не может заменить формализованных алгоритмов, учитывающих комплекс факторов: от удельного сопротивления алюминиевого сплава до коэффициента температурного расширения при гололёдных нагрузках. Практика эксплуатации воздушных линий неумолимо доказывает, что предварительная независимая экспертиза проекта, выполненная сторонним специалистом или профильной организацией, вскрывает до 40 процентов скрытых рисков, которые автор по невнимательности или недостатку квалификации упустил из виду. К таким рискам относятся, например, неправильный учёт совместного действия ветра и гололёда в переходных режимах, недооценка влияния высших гармоник от нелинейных нагрузок, которые повышают дополнительный нагрев жил, или неверное определение эквивалентного сопротивления всей линии при параллельной работе нескольких трансформаторов. Мы настоятельно рекомендуем всем заказчикам и подрядным организациям закладывать в сметную документацию затраты на полный комплекс светотехнических и электротехнических вычислений, включая моделирование переходных процессов, тепловизионный контроль на этапе приёмочных испытаний и выезд инженера-ревизора для натурного осмотра трассы с фиксацией реальных расстояний между опорами и углов поворота.

Экономия на этой стадии, составляющая в пересчёте на один объект от трёх до десяти тысяч рублей, в масштабах сетевого хозяйства оборачивается миллионными убытками при ликвидации аварий, замене перегоревших муфт, восстановлении изоляции и компенсации ущерба потребителям. Профессиональные коллективы, заботящиеся о своей деловой репутации, никогда не допускают подбора провода по принципу «на глаз» или по удешевлённому коммерческому предложению – они используют проверенные годами методики из руководящих документов (например, РД 153-34.0-20.527-98), лицензионные программные комплексы для расчёта механических напряжений и электрических режимов, а также базы данных реальных отказов для уточнения коэффициентов запаса. При обращении в такие организации, как «ТМ Электро», заказчик получает не просто спецификацию на провод, а полный пакет обосновывающих материалов: пошаговые вычисления допустимых токов, тепловые карты, таблицы падений напряжения для всех расчётных сечений, схемы анкерных и промежуточных опор, а также детальные инструкции по монтажу с указанием усилий затяжки и типов арматуры. Это гарантирует, что линия будет функционировать безаварийно в любых климатических условиях, а её ресурс превысит нормативные 25–30 лет без капитального ремонта. Следует помнить, что провод самонесущий изолированный выбирается один раз на весь срок службы объекта, и любые попытки сэкономить на его параметрах или упростить расчёты в конечном счёте приводят к многократным перерасходам на эксплуатацию, внеплановые отключения и судебные иски. Цена инженерной ошибки здесь неизмеримо выше стоимости квалифицированного проектирования, а пренебрежение дисциплиной расчётов является признаком непрофессионализма, который рано или поздно проявится в самом неподходящем месте и времени. Именно поэтому мы призываем всех участников процесса – от собственников частных домов до руководителей сетевых компаний – относиться к выбору СИП с максимальной ответственностью, требуя от исполнителей письменных обоснований и ссылок на нормативы, и ни в коем случае не полагаться на устные заверения или шаблонные решения без проверки цифрами.
