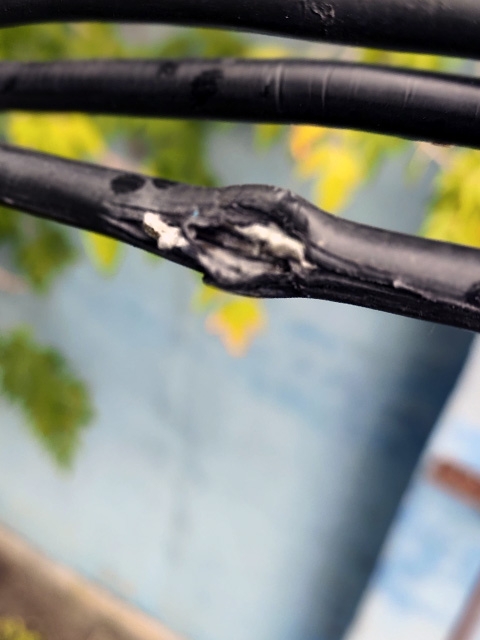

Падение напряжения на длинных линиях СИП

Вторая критическая ошибка, которую часто игнорируют даже опытные электрики, — это пренебрежение падением напряжения на длинных линиях. Сопротивление провода прямо пропорционально его длине и обратно пропорционально сечению. На каждые 100 метров алюминиевого провода сечением 16 мм² при токе 50 ампер потеря напряжения составит примерно 5–6 вольт, а при сечении 10 мм² – уже около 9–10 вольт. В соответствии с ГОСТ 32144-2013, отклонение напряжения у потребителя не должно превышать плюс-минус 10 процентов от номинального значения 220/380 вольт. Если линия имеет длину 300 метров и провод выбран без учёта падения, на конце линии может быть всего 190–200 вольт вместо 220. Это приводит к тому, что электродвигатели работают с пониженным моментом, пусковые токи возрастают, светодиодные лампы мигают или тускло светят, бытовая электроника отключается из-за срабатывания защиты по минимальному напряжению, а некоторые приборы попросту выходят из строя. При проектировании следует всегда проверять потерю напряжения по формуле: ΔU = (√3 * I * L * (Rcosφ + Xsinφ)) / Uном, где R и X – активное и индуктивное сопротивление провода. Для СИП индуктивная составляющая мала, но на длинных пролётах она даёт дополнительный вклад. На практике часто приходится завышать сечение именно из-за протяжённости, даже если по нагреву оно подходит с запасом. Например, для линии длиной 400 метров и током 60 ампер, чтобы уложиться в 5 процентов потери (11 вольт), требуется сечение не менее 25 мм², тогда как по нагреву хватило бы и 16 мм². Игнорирование этого правила приводит к бесконечным жалобам потребителей, а также к преждевременному износу трансформаторных подстанций из-за реактивной мощности, которую генерируют недогруженные двигатели. Некоторые проектировщики пытаются компенсировать падение установкой повышающих автотрансформаторов, но это усложняет схему и не всегда допустимо по условиям электробезопасности – гораздо надёжнее и дешевле с самого начала заложить правильное сечение. При расчёте падения напряжения для трёхфазной линии 0,4 кВ необходимо учитывать коэффициент мощности нагрузки; для смешанной бытовой и производственной нагрузки cosφ обычно принимается в пределах 0,8–0,95, что влияет на активную составляющую потери.

Замер сопротивления изоляции - контроль состояния изоляции и параметров линии после монтажа и в процессе эксплуатации.
