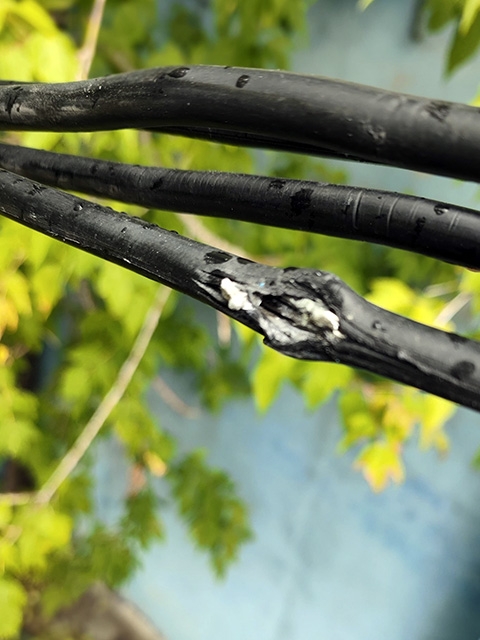

Ошибка выбора сечения СИП по нагрузке

Рассмотрим три наиболее частые ошибки, каждая из которых требует отдельного инженерного анализа и расчёта. Первая и, пожалуй, самая распространённая ошибка — выбор сечения только по текущей нагрузке без учёта перспективы. Исходные данные при проектировании часто ограничиваются мощностью, заявленной в технических условиях на подключение. Однако жизнь вносит коррективы: владелец дома или предприятия может установить электрокотёл, добавить мощное оборудование, смонтировать систему кондиционирования или зарядную станцию для электромобиля. В итоге потребляемый ток возрастает в разы, а провод, рассчитанный на 30 ампер, начинает работать в режиме перегрузки. По правилам устройства электроустановок (ПУЭ, глава 2.1, таблица 1.3.5) для алюминиевых проводов с изоляцией из сшитого полиэтилена допустимые длительные токи строго нормированы. Например, для сечения 16 квадратных миллиметров на воздухе допустимый ток составляет около 80–90 ампер (в зависимости от температуры окружающей среды), для 10 мм² – около 60 ампер, а для 6 мм² – всего 40–45 ампер. Если фактический ток превышает эти значения хотя бы на 10–15 процентов, начинается необратимый нагрев жилы. При температуре выше 70 градусов Цельсия полиэтиленовая изоляция теряет эластичность, становится хрупкой, а в местах соединений ускоряется окисление контактов. Последствия — рост переходного сопротивления, локальный перегрев, оплавление изоляции, короткое замыкание и, как финал, пожар. В нашей практике был случай, когда для питания небольшого складского комплекса взяли провод СИП-2 с сечением 16 мм², посчитав это достаточным для освещения и пары розеток. Через год комплекс расширили, установили тепловые пушки мощностью 15 кВт, и в самый морозный день произошло возгорание в вводном щите из-за того, что изоляция оплавилась на анкерном зажиме. Ущерб исчислялся сотнями тысяч рублей, а восстановление заняло неделю. Инженерный подход требует обязательного резервирования по току не менее чем на 20–30 процентов от расчётного максимума, а также проверки термической стойкости провода при коротких замыканиях. ПУЭ предписывает, что при выборе сечения по нагреву следует ориентироваться на максимальную рабочую температуру жилы не выше 90 градусов для изоляции из сшитого полиэтилена, и этот предел нельзя превышать ни при каких режимах, включая аварийные перегрузки, которые допускаются лишь на короткое время. Для проверки термической стойкости при КЗ необходимо учитывать ток КЗ и время срабатывания защиты; при недостаточном сечении алюминиевая жила может нагреться выше допустимого предела, что приведёт к необратимым изменениям структуры металла.
