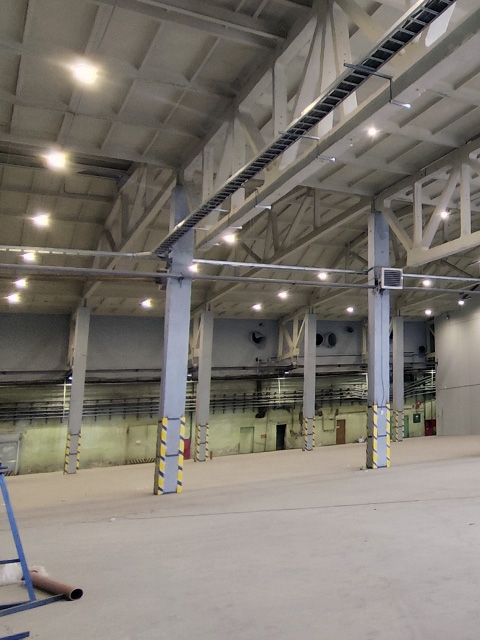

Аудит и светотехнический расчёт склада

Любой проект мы начинаем не с выбора светильников, а с выезда на объект. Инженер ТМ Электро проводит обмеры, фиксирует высоту потолков, расположение колонн, геометрию стеллажных линий, ширину проходов, материал стен и пола (коэффициенты отражения), наличие оконных проёмов и световых фонарей. Одновременно собирается информация о технологических процессах: какие операции где выполняются, какова интенсивность движения техники, сколько человек одновременно находится в каждой зоне, в каком режиме работает склад (односменный, двухсменный или круглосуточный).

На этом же этапе мы проверяем существующую электрическую инфраструктуру: сечение кабелей, номиналы автоматов, наличие свободных мощностей, состояние распределительных щитов. Если склад уже эксплуатируется, выполняем инструментальный замер освещённости люксметром по сетке 3×3 или 6×6 метров — это даёт объективную картину текущего состояния. Результатом аудита становится техническое задание на проектирование, где зафиксированы все исходные данные, нормативные требования к каждой зоне и пожелания заказчика по сценариям управления светом.

Согласно действующим нормам, освещённость складских зон дифференцируется следующим образом. Для зон приёмки и выдачи грузов требуется 200 люкс, для транспортно-распределительного сектора — также 200 люкс. Участки комплектации и отбора должны быть освещены на уровне 200–300 люкс в зависимости от разряда зрительной работы (мелкая маркировка требует более высоких значений). Стеллажные зоны общего хранения нормируются на 200 люкс, проходы между стеллажами — 100 люкс. Погрузочно-разгрузочные рампы внутри помещения — 150 люкс. Для складов категории А и А+ с высотой потолков свыше 10 метров мы проектируем освещённость 300–350 люкс, для класса В и В+ (высота до 8 метров) — 200 люкс, для класса С (переоборудованные здания, высота 3–4 метра) — 75 люкс, для класса D (напольное хранение, минимальная обработка) — 50 люкс.

Кроме количественного значения освещённости, нормы устанавливают качественные показатели: коэффициент пульсации (Кп) — не более 20 % для складских зон и 10–15 % для офисных помещений; индекс цветопередачи (Ra) — не менее 60 для большинства складских зон и не менее 80 для офисов и участков с цветовым контролем; показатель дискомфорта (UGR) — не более 25; коэффициент равномерности распределения освещённости (U₀) — не менее 0,4 для рабочих поверхностей. Все эти параметры мы закладываем в расчёт и проверяем после монтажа.

После сбора исходных данных начинается основной этап проектирования — светотехнический расчёт. В компании ТМ Электро мы используем программу, которая позволяет построить трёхмерную модель склада, расставить светильники с реальными фотометрическими характеристиками и получить распределение освещённости по всем поверхностям. Без такого расчёта невозможно гарантировать, что нормы будут выполнены во всех точках — особенно в межстеллажных проходах, где стандартные светильники с круговой диаграммой направленности создают провалы освещённости.

В ходе расчёта мы учитываем не только площадь и высоту помещения, но и отражающие свойства пола, стен, стеллажей (металл даёт блики, тёмный бетон поглощает свет), коэффициент запаса (обычно 1,3–1,5 для складских помещений с учётом запыления), а также перекрытие световых конусов от соседних светильников. Для высоких складов (от 8 метров) применяются светильники с узким углом рассеивания — 30°×70° или 45°×90° — чтобы направить световой поток вертикально вниз, а не «стрелять» по стенам и стеллажам. Для низких складов (до 6 метров) используют более широкие оптические системы — 90° или 120°.

Особый случай — межстеллажное освещение. В узких проходах шириной 2–3 метра между стеллажами высотой 12 метров стандартные светильники создают тени на нижних полках, а верхние уровни остаются пересвеченными. Мы решаем эту задачу с помощью асимметричных линз, которые формируют вытянутый вдоль прохода световой прямоугольник. Такие светильники крепятся на тросах или кронштейнах между рядами стеллажей на высоте 5–6 метров. В результате освещённость по всей высоте стеллажа выравнивается, маркировка читается одинаково хорошо на верхней и нижней полке.

Результат расчёта — это не просто число люкс в центре помещения, а цветовая карта с конкретными значениями в каждой точке, протокол с указанием максимальной, минимальной и средней освещённости, а также коэффициентов равномерности и пульсации. На основе этого протокола мы формируем спецификацию оборудования и принципиальную электрическую схему. При высоте стеллажей 12 м и проходе 2–3 м применяют асимметричную оптику 30°×70°, а расчёт ведут с коэффициентом запаса 1,3–1,5 по СП 52.13330.2016.
