Выбор оборудования и проект электросети

Когда расчёт готов, переходим к подбору светильников. В компании ТМ Электро мы работаем исключительно со светодиодным оборудованием. Причины очевидны: светодиоды обеспечивают эффективность до 150 люмен на ватт, служат до 80 000 часов (при качественном драйвере), не содержат ртути, мгновенно зажигаются и не боятся частых включений-выключений. По сравнению с газоразрядными лампами (ДРЛ, ДНаТ, металлогалогенные) энергопотребление снижается на 40–60 %, а затраты на обслуживание сокращаются кратно — не нужно менять лампы каждый год и утилизировать ртутьсодержащие отходы.

Для внутренних помещений склада мы выбираем светильники со степенью защиты IP54 (достаточно для сухих помещений с небольшим количеством пыли) или IP65 (для пыльных помещений, зон с влажной уборкой, холодильных камер). Корпус должен быть ударопрочным — класс IK не ниже IK08 для наружного применения и IK06–IK07 для внутреннего. Цветовая температура — 4000 К (нейтральный белый) для рабочих зон и 5000 К (холодный белый) для зон приёмки и отгрузки, поскольку холодный свет повышает внимание и контрастность при чтении маркировок. В офисных помещениях на складе используем 4000 К с индексом цветопередачи Ra 80 и коэффициентом пульсации не более 10 % — это комфортно для длительной работы за компьютером.
Конструктивно светильники для склада могут быть подвесными (на тросах или цепях), накладными (на потолок или стену) и встраиваемыми (для подвесных потолков в офисной зоне). Для высоких складов мы используем подвесные линейные светильники длиной 1,2–1,5 метра со световым потоком от 15 000 до 45 000 люмен. Они компактны, имеют малый вес и легко монтируются на высоте. Для низких складов применяем накладные панели или растровые светильники.

Кроме основных светильников, проектом предусматриваются автономные аварийные светильники со встроенными блоками питания (БАП). Они маркируются зелёной пиктограммой и подключаются к отдельной линии, не отключаемой автоматом. Время работы от аккумулятора — не менее 1 часа для эвакуационного освещения и до 3 часов для освещения зон повышенной опасности. Время запуска после отключения сети — 5 секунд для эвакуационного и 0,5 секунды для зон повышенной опасности.
Для наружных площадок и рампы мы подбираем прожекторы с IP66–IP67, ударопрочным корпусом (IK09–IK10), рабочим диапазоном температур от −40 до +50 °C. Оптика прожектора должна исключать слепящий эффект для водителей и операторов погрузчиков — для этого используют светораспределение с ограниченным углом вертикального рассеивания. Управление наружным освещением автоматизируется с помощью астрономических реле или датчиков освещённости, чтобы свет включался с наступлением сумерек и отключался на рассвете.

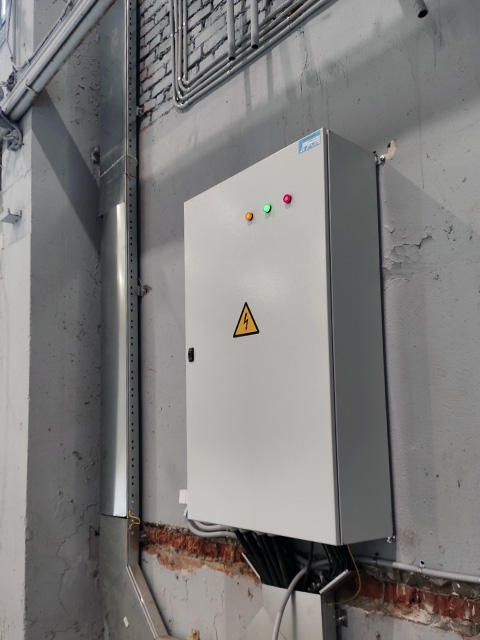

Осветительная сеть склада проектируется в соответствии с ПУЭ, 7-е издание. Кабельные линии прокладываются скрытым способом (в гофре под полом, в штробах стен, за подвесными потолками) либо открыто в металлических коробах — в зависимости от архитектуры здания и требований пожарной безопасности. Мы всегда разделяем силовые линии рабочего освещения и линии аварийного освещения, питание которых должно осуществляться от разных вводов или от аккумуляторных батарей. Каждая группа светильников защищается автоматическим выключателем соответствующего номинала, а для светодиодных драйверов учитываются пусковые токи, которые могут в 3–5 раз превышать рабочий ток.

Особое внимание уделяем системам управления. Для склада рационально использовать несколько сценариев:

• Рабочий режим — все светильники включены на полную мощность, обеспечивая заданные нормы освещённости.
• Дежурный режим — часть светильников (10–20 % от общего количества) работает с пониженной мощностью в ночное время для охраны, видеонаблюдения и обходов.
• Прямой нормы по дежурному освещению нет, но на практике мы проектируем 20–50 люкс в проходах и 10–30 люкс для камер видеонаблюдения с Ra не ниже 70.
• Аварийный режим — автоматическое включение светильников с БАП при пропадании питания на основной линии.
• Режим экономии — использование датчиков движения в проходах и зонах редкого посещения. Когда человек или техника приближается, свет включается на заданную яркость; через установленную задержку после ухода — выключается или переходит в дежурный режим. Это даёт экономию до 70 % электроэнергии на низкоактивных участках.

Датчики движения мы выбираем с учётом высоты установки и зоны детекции. Для высоких проходов (более 8 метров) используем датчики с высокой чувствительностью и узкой диаграммой направленности, чтобы они реагировали на погрузчик, а не на тепловой поток от системы вентиляции. Везде, где возможно, применяем шинные системы управления (DALI или аналоговые интерфейсы), позволяющие адресно управлять каждым светильником и собирать статистику работы. Для светодиодных драйверов пусковой ток может достигать 3–5 номиналов, поэтому автоматы выбирают с характеристикой C или D, а селективность проверяют по ПУЭ 7 п. 7.1.79.
