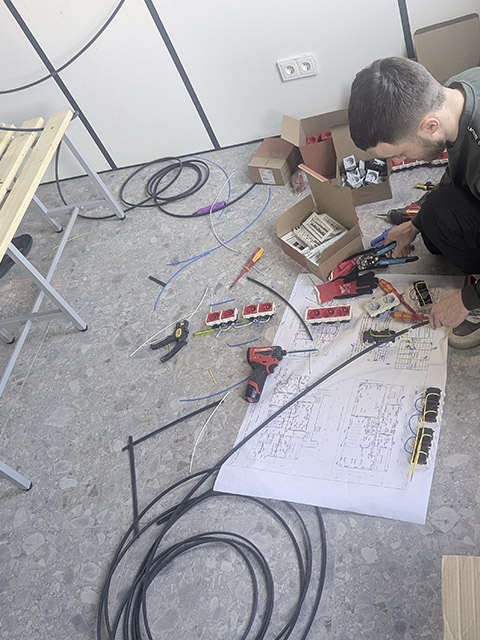

Этапы промышленного электромонтажа: от проекта до пусконаладки

Ни один квалифицированный подрядчик не начнет прокладывать кабели без утвержденной документации. Проект электромонтажа промышленного объекта включает несколько обязательных разделов.

Сбор исходных данных и техническое задание: На этом шаге специалисты выезжают на площадку, фиксируют расположение каждого токоприемника, уточняют его паспортную мощность, режим работы (непрерывный, повторно-кратковременный, аварийный). Опрашиваются технологи: важно знать, какие линии нельзя отключать даже на минуту. Например, на пищевом производстве остановка холодильных камер приводит к порче продуктов. Для таких потребителей проектируется отдельная группа с питанием от дизель-генератора или аккумуляторной батареи.

Расчет нагрузок и выбор оборудования: Используя метод коэффициента спроса или более точный метод расчетных коэффициентов, инженер определяет пиковую мощность, которую будет потреблять предприятие. Отсюда рождается схема питания — как правило, это радиальная (от щита к каждому станку отдельный кабель) или магистральная (один мощный кабель разводится на несколько потребителей через распределительные коробки). Для крупных цехов комбинируют оба подхода. Одновременно подбираются автоматические выключатели с нужными время-токовыми характеристиками — для двигателей используют класс D, для освещения и нагревателей класс C.

Согласование и экспертиза: Проектная документация передается на проверку в органы Ростехнадзора, если объект подлежит надзору. Для предприятий, не относящихся к опасным производственным, согласование может быть внутренним — с главным инженером и отделом охраны труда. Но практикующие электрики предупреждают: лучше провести независимую экспертизу проекта, так как она выявляет до 20% скрытых ошибок в расчетах, которые потом обходятся дороже переделок.

После утверждения проекта начинается фаза подготовки. В отличие от жилого дома, где часто монтируют «с колес», на производстве требуется очистка трасс, обеспыливание, временное отключение действующих участков. Сотрудники, работающие рядом, получают наряд-допуск, а зона производства монтажа ограждается сигнальными лентами.

Одно из ключевых действий — разметка и установка несущих конструкций. Это могут быть кабельные лотки из оцинкованной стали (для больших цехов), трубы ПВХ или металлические рукава (во взрывоопасных зонах), а также короба и каналы в полу. Для тяжелых силовых кабелей сечением от 50 мм² и выше применяют кронштейны с шагом не более 1,5 метра, иначе провод провисает и повреждается при вибрации.

Расчёт методом коэффициента спроса (Кс) для цеха с десятью станками по 15 кВт: установленная мощность 150 кВт, Кс = 0,6, расчётная мощность = 90 кВт. При радиальной схеме питания каждый станок получает отдельный кабель ВВГнг-LS 4×10 мм² с автоматом на 40 А класса D. Согласно РД 34.20.185, независимая экспертиза проекта выявляет до 20% ошибок в расчётах сечений и селективности, что предотвращает перегрузки в эксплуатации.
