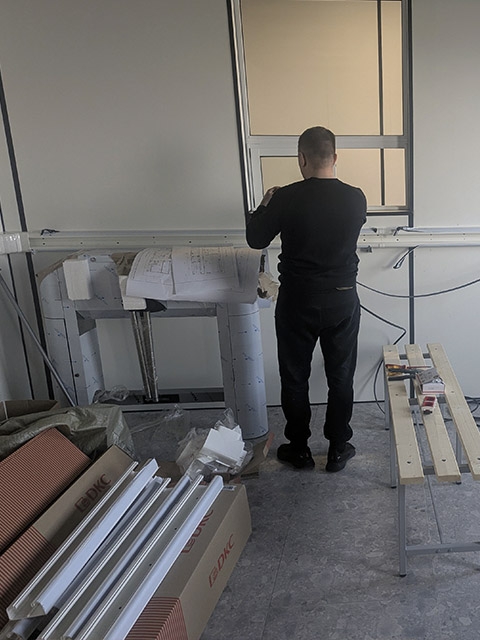

Пусконаладка, приёмка и обслуживание промышленного электромонтажа

Когда все кабели проложены, щиты смонтированы, а автоматы подписаны, наступает решающий момент. Систему нельзя включить «на авось». Сначала выполняют визуальный контроль: все ли зажимы затянуты, не повреждена ли изоляция, соблюдены ли расстояния между фазами.

Вторая стадия — электрические измерения. Команда пусконаладчиков с помощью мегаомметра проверяет сопротивление изоляции каждой линии отдельно. Для цепей освещения достаточно 0,5 МОм, для силовых линий до 1000 В — не менее 1 МОм. Затем измеряют петлю фаза-ноль: эта величина покажет, сработает ли защита при замыкании на корпус. Если сопротивление петли высокое, автомат не отключится быстро, и металлический кожух станка окажется под опасным напряжением. Норма для петли — не более 3 Ом для сетей TN-C-S при 220 вольтах.

Третье — тестирование автоматики: проверяют срабатывание УЗО (ток утечки 30 мА для групп розеток, 100–300 мА для вводных), работу защитного отключения при перегрузке и коротком замыкании. Для этого существуют переносные испытательные устройства. Опытный электрик может рассказать десятки историй, когда после монтажа обнаруживалось, что УЗО не отключалось вовсе или автомат был заклинен из-за заводского брака. Тестирование выявляет такие дефекты до запуска.

Все металлические части оборудования, которые могут оказаться под напряжением при пробое изоляции, подлежат защитному заземлению. Согласно ПУЭ, контур заземления на предприятии должен иметь сопротивление не более 4 Ом для сетей с глухозаземленной нейтралью (для напряжения 380/220 В). Для подстанций и особо опасных объектов норма ужесточается до 0,5 Ом. Инженеры ТМ Электро постоянно напоминают: без замера реального сопротивления грунта и расчета количества электродов (вертикальных штырей и горизонтальных полос) любое заземление — лотерея.

Прямой удар молнии в цех или в кабельную эстакаду приводит к импульсу напряжения в сотни тысяч вольт, который выжигает электронику станков и может вызвать пожар. Для предприятий со взрывоопасными зонами (нефтебазы, мукомольные заводы, лакокрасочные цеха) молниезащита обязательна по РД 34.21.122-87. Система включает токоотводы от кровли, заземление и устройства ограничения перенапряжений на вводе. Пример из практики: на небольшом металлообрабатывающем заводе после грозы вышло из строя три ЧПУ-станка — общая стоимость ремонта под два миллиона рублей. Причина — отсутствие защиты на вводе и недостаточное заземление корпусов. После инцидента провели монтаж ограничителей перенапряжения (ОПН) и модернизировали контур, и последующие грозы не нанесли ущерба.

Подходя к вопросу материалов, опытные прорабы формулируют правило: «Скупой платит дважды, а на промышленной электрике — трижды». Дешевый кабель с заниженным сечением меди (вместо 16 мм² реально 14 мм²) греется, изоляция стареет и трескается. Через год такой провод придется менять, останавливая производство на сутки. Экономия в 10% на кабеле оборачивается потерями в 200% на ремонте и простое. Для промышленности стандарт — кабель ВВГнг-LS (пожароопасные зоны) или КГ (гибкий, для подключения подвижных машин). Во взрывоопасных помещениях, где есть газы или пары бензина, применяют кабель в броне — ВБбШв, его стальные ленты защищают от механических повреждений и распространения огня. Сечение выбирается по длительно допустимому току с коэффициентом запаса 1,2–1,3 для нормальных условий и 1,5 для горячих цехов.

В процессе электромонтажа на предприятии ведется журнал производства работ, куда заносят даты, результаты промежуточных испытаний, записи о скрытых работах (например, прокладка кабеля в трубах под бетоном). Без акта на скрытые работы приемная комиссия не подпишет финальные документы, потому что через месяц после заливки пола невозможно проверить, как проложен провод. При окончательной сдаче объекта бригада готовит пакет документации: однолинейная схема электроснабжения с указанием марок и сечений кабелей, номиналов автоматов; протоколы измерения сопротивления изоляции и петли фаза-ноль; протокол проверки работы УЗО и автоматических выключателей; паспорта на все распределительные щиты и трансформаторы; акт разграничения балансовой принадлежности. Без этих бумаг эксплуатационная организация не даст разрешения на включение.

Даже идеально выполненный монтаж электрики на предприятии требует регулярного обслуживания. Специалисты с опытом от 10 лет советуют: раз в полгода проводить тепловизионный контроль щитов. Камеры видят нагретые контакты, которые еще не отгорели, но уже сигнализируют о проблеме. Раз в год — перетягивать болтовые соединения динамометрическим ключом, потому что медь и алюминий текут под нагрузкой, ослабляя зажимы. Для кабельных трасс не реже раза в квартал осматривают состояние лотков, креплений на предмет коррозии и вибрации. Не стоит забывать про пыль внутри щитов. Скопление угольной, цементной или мукомольной пыли создает токопроводящие мостики, что ведет к перекрытиям между фазами. Достаточно продувать щиты сухим сжатым воздухом раз в полгода, предварительно отключив напряжение.

• Мегаомметр на 1000 В — сопротивление изоляции не ниже 1 МОм
• Замер петли фаза-ноль — не более 3 Ом для TN-C-S
• УЗО: ток утечки 30 мА для розеток, 100–300 мА для вводных
• Тепловизионный контроль — раз в полгода
