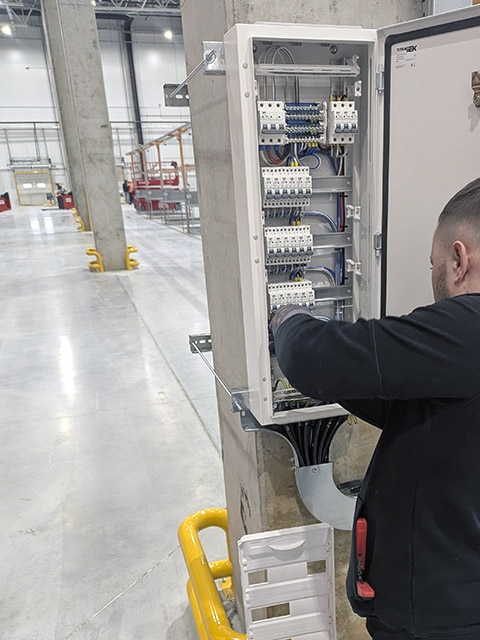

Классификация потребителей по категориям надёжности согласно ПУЭ

Особенно важной становится классификация потребителей по категориям надёжности, которую вводит ПУЭ. Этот раздел документа (глава 1.2) делит всех потребителей электроэнергии на три категории в зависимости от последствий перерыва питания. Рассмотрим каждую подробно, потому что именно от этой классификации зависит вся схема электропитания предприятия — количество вводов, наличие дизель-генераторов или аккумуляторных батарей и даже требования к квалификации обслуживающего персонала.

Первая категория надёжности объединяет объекты, где даже кратковременное отключение электричества угрожает человеческим жизням, провоцирует тяжёлые травмы или вызывает экологическую катастрофу с выбросом токсичных веществ. Сюда относятся операционные блоки крупных больниц, системы жизнеобеспечения шахт и рудников (вентиляция главного проветривания, водоотлив), установки непрерывного технологического процесса в химической и нефтеперерабатывающей промышленности, системы дымоудаления и противопожарной автоматики в высотных зданиях. Для потребителей первой категории ПУЭ предписывает питание от двух независимых вводов — их запитывают от разных трансформаторов на подстанции или даже от разных подстанций. Если один ввод пропадает, второй автоматически берёт нагрузку на себя. Допустимый перерыв питания — только на время автоматического переключения (не более 2–5 секунд). На практике это означает установку устройств АВР (автоматического ввода резерва) и, в особо ответственных случаях, третьего источника — дизель-генератора или инвертора с аккумуляторными батареями.

Вторая категория охватывает промышленных потребителей, остановка которых вызывает массовый брак продукции, порчу сырья или длительные простои дорогостоящего оборудования, но не связана напрямую с угрозой жизни людей. Это большинство цехов машиностроительных заводов, пищевых производств с холодильными камерами, насосных станций водоснабжения (кроме пожарных), вентиляционных систем складов с горючими материалами. Для второй категории ПУЭ требует питания от двух независимых вводов, но допустим перерыв на время, необходимое для переключения дежурным персоналом (вручную). Норматив — не более 30–40 минут, но на практике регламентируют до 2 часов. Такое решение дешевле, чем АВР — не нужна дорогостоящая автоматика, достаточно резервного рубильника.

Третья категория включает всё остальное: освещение административных зон, бытовые розетки в офисных помещениях, маломощное вспомогательное оборудование, не влияющее на выпуск продукции. Для этих потребителей допускается питание от одного ввода, а перерыв на ремонт может достигать одних суток. Но и здесь есть ограничения: если питание третьей категории осуществляется по воздушной линии длиной более 5 километров или в районах с частыми авариями, ПУЭ рекомендует предусмотреть резервный ввод, пусть и на уровне «переносного дизеля».

Промышленные предприятия, за редкими исключениями, относятся либо к первой, либо ко второй категории надёжности. На практике часто встречается комбинированная схема: на одном заводе часть оборудования (например, системы безопасности и компьютерный центр) питается по первой категории с АВР и дизелем, станки с числовым программным управлением — по второй категории с ручным резервом, а освещение бытовок — по третьей. Такое разделение позволяет оптимизировать затраты, не жертвуя безопасностью.

Прямое следствие из отнесения предприятия к первой или второй категории — обязательство по резервированию питания. Это значит, что любой проект по монтажу электрики на предприятии должен содержать как минимум два ввода 0,4 кВ с автоматическим или ручным переключением. Если объект находится в местности с ненадёжным внешним электроснабжением (частые аварии, плановые отключения более 10 раз в год), добавляют локальный резервный источник — дизельную электростанцию (ДЭС) или газопоршневой генератор. Ёмкость такого резерва рассчитывается так: он должен покрывать не менее 50–70% номинальной мощности предприятия, а именно — все потребители первой категории плюс частично второй. Например, для склада площадью 5000 квадратных метров с холодильными камерами и системами дымоудаления мощность ДЭС выбирают не по общей нагрузке в 150 кВт, а по сумме аварийно важных цепей — примерно 80–100 кВт.

Несоблюдение требований к категорийности и резервированию — одно из самых частых нарушений при попытках сэкономить.

Для потребителей первой категории ПУЭ п. 1.2.19 требует два независимых ввода с АВР, время переключения — не более 5 секунд. Вторая категория по п. 1.2.20 допускает ручное переключение до 2 часов. Пример расчёта ДЭС для склада 5000 м²: общая мощность 150 кВт, аварийно важные цепи (дымоудаление — 30 кВт, холодильные камеры — 45 кВт, ворота — 10 кВт) = 85 кВт, резерв выбирается на 100 кВт с коэффициентом запаса 1,2.

1. Первая категория: два независимых ввода + АВР (2–5 секунд)
2. Вторая категория: два ввода + ручное переключение (до 2 часов)
3. Третья категория: один ввод, перерыв до 24 часов
