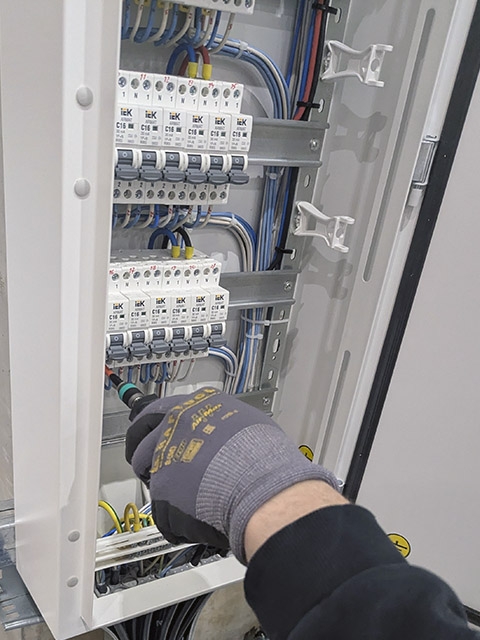

Нормативная база электроснабжения предприятий

Любая деятельность, связанная с прокладкой силовых кабельных линий, сборкой распределительных шкафов, подключением технологических агрегатов и настройкой защитной автоматики, жёстко регламентируется системой государственных и отраслевых стандартов. В России эту функцию выполняет комплекс документов, обязательных к исполнению всеми юридическими и физическими лицами, эксплуатирующими электроустановки. Без опоры на эти своды правил невозможно ни законное проектирование, ни безопасное выполнение работ, ни последующий ввод объекта в эксплуатацию.

Центральное место в этой иерархии занимают Правила устройства электроустановок — документ, который инженеры и электромонтёры называют «электрической конституцией». Актуальная версия ПУЭ (7-е издание с дополнениями) охватывает все классы напряжений — от 12 вольт систем управления до 500 киловольт магистральных линий электропередачи. В нём детализированы требования к выбору сечений токоведущих жил в зависимости от материала, способа прокладки и температуры окружающей среды. Например, таблица 1.3.4 ПУЭ задаёт длительно допустимые токи для медных и алюминиевых кабелей с резиновой и поливинилхлоридной изоляцией. Для распространённого на промышленных объектах кабеля ВВГ сечением 4 мм² при прокладке в воздухе норма — 35 ампер, но если тот же кабель проложить в трубе вместе с тремя другими, допустимый ток снижается до 27 ампер из-за ухудшения охлаждения. Неучёт этой поправки — одна из частых причин перегрева и преждевременного старения изоляции.

Параллельно с ПУЭ действуют ГОСТ Р 50571 — серия национальных стандартов, гармонизированных с международными нормами МЭК (Международной электротехнической комиссии). Эти стандарты подробно описывают требования к электроустановкам зданий любого назначения: от жилых домов до гигантских заводских цехов. В частности, ГОСТ Р 50571.4.41 устанавливает правила защиты от поражения электрическим током, а ГОСТ Р 50571.5.52 регламентирует выбор и монтаж электропроводок. Важно понимать: ссылки на эти документы возникают на каждом этапе работ. Начинается всё с задания на проектирование, где инженер обязан указать категорию надёжности объекта, расчётные нагрузки и условия окружающей среды (пыль, влажность, взрывоопасность). Затем при подборе кабельной продукции учитываются требования ПУЭ и ГОСТ Р 50571 к изоляции, несущей способности и огнестойкости. При расчёте заземляющих контуров снова открывают ПУЭ (глава 1.7) и ГОСТ Р 50571.10 (заземление и защитные проводники). И наконец, при сдаче объекта оформляют протоколы испытаний, чьи формы и методики также прописаны в этих документах.

Дополнительную, но не менее жёсткую рамку задаёт Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности». Он обязывает проектировщиков и монтажников использовать кабели с пониженным дымо- и газовыделением в местах массового пребывания людей и на путях эвакуации. На складах и промышленных предприятиях это означает, что обычный кабель ВВГ применять нельзя — нужна модификация ВВГнг-LS (не распространяющая горение при одиночной прокладке, с низким дымо- и газовыделением). Закон также предписывает автоматическое отключение вентиляции при пожаре, установку УЗО на групповых линиях и обязательное дублирование сигнала о срабатывании защиты. Нарушение любого из этих пунктов при проверке МЧС влечёт штрафы до 400 тысяч рублей на юридическое лицо и приостановку эксплуатации объекта.

По таблице 1.3.6 ПУЭ для кабеля ВВГнг-LS сечением 10 мм², проложенного в трубе при 35°C, допустимый ток снижается с 50 А до 38 А — поправочный коэффициент 0,76. Федеральный закон № 123-ФЗ ст. 82 требует прокладывать кабели систем противопожарной защиты (дымоудаление, оповещение) с пределом огнестойкости не менее 180 минут — применяется кабель ППГнг-HF. Согласно ГОСТ Р 50571.5.52 раздел 522, при температуре в цехе выше +40°C сечение кабеля увеличивается на 25% — для двигателя 30 кВт вместо 16 мм² используется 25 мм² меди.

• ПУЭ п. 2.1.15 — запрет совместной прокладки силовых и слаботочных цепей
• ГОСТ Р 50571.4.41 — защита от поражения током в промышленных сетях
• ФЗ-123 ст. 82 — огнестойкость кабельных линий на путях эвакуации
