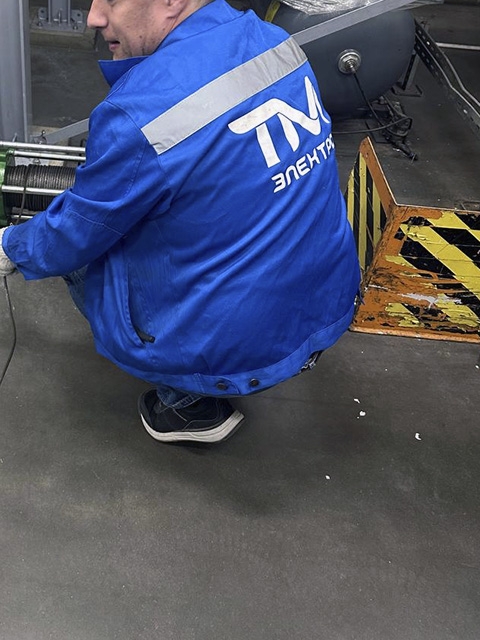

Монтаж фундаментной плиты и виброопор для ДГУ

Установка фундаментной стальной плиты толщиной на заранее подготовленный бетонный фундамент. Перед заливкой фундамента выполнена разметка осей, проверка горизонтальности (отклонение не превышает 2 мм на 1 м длины). Для снижения вибраций, передаваемых на строительные конструкции, применены виброизолирующие опоры типа ВО-500 с резиновыми прокладками. Крепление плиты к фундаменту выполнено с использованием динамометрических ключей с контролем момента затяжки (предел 450 Н·м), что соответствует рекомендациям ПУЭ по надежности крепления оборудования (гл. 2.1, табл. 2.1.1). Дополнительно установлены регулировочные винты, позволяющие выверить горизонтальность в пределах ±0,5 мм. Все металлические части заземлены через специальные болты, обозначенные знаком заземления. Данный этап важен для обеспечения долговечности ДГУ и минимизации механических нагрузок на соединения трубопроводов и кабелей. Согласно ГОСТ Р 50571.5.54, все заземляющие проводники должны иметь сечение не менее 16 мм², что было учтено при подключении плиты к контуру заземления.
