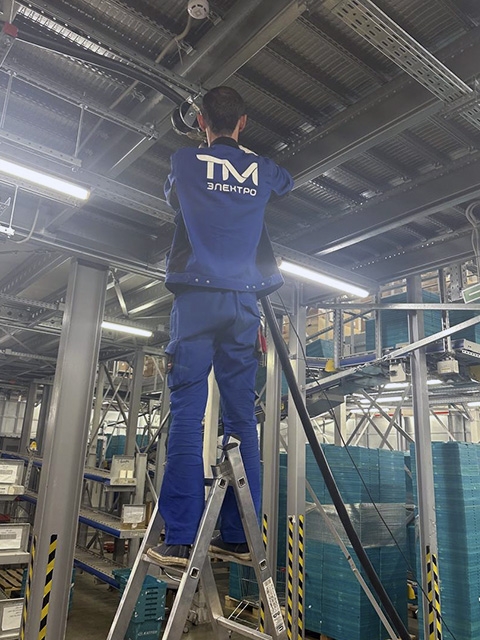

Подготовка кабельных трасс и установка лотков

Монтаж перфорированных кабельных лотков типа ЛМП 100х50 мм вдоль стен здания и на металлоконструкциях эстакады. Лотки закреплены с шагом 1,5 м на кронштейнах, приваренных к колоннам. Высота прокладки выбрана с учетом удобства обслуживания и защиты от механических повреждений (не менее 2 м от пола). В соответствии с ПУЭ (п. 2.1.15) расстояние между параллельными кабельными линиями в лотках должно быть не менее 35 мм; для силовых кабелей напряжением до 1 кВ соблюдено расстояние не менее диаметра кабеля. Для разделения силовых и контрольных цепей предусмотрены перегородки из оцинкованной стали. Все лотки соединены между собой перемычками из медной шины 4×20 мм для обеспечения непрерывности цепи заземления (ГОСТ Р 50571.5.54, п. 543.4). После окончания монтажа лотков проведена проверка их механической прочности (нагрузка 150 кг/м² без остаточных деформаций). Трассы согласованы с другими коммуникациями (трубопроводы, вентиляция) для исключения теплового воздействия. Дополнительно установлены защитные крышки на вертикальных участках для предотвращения случайного падения предметов.

Замер сопротивления изоляции - контроль состояния проложенных кабелей перед подключением.
