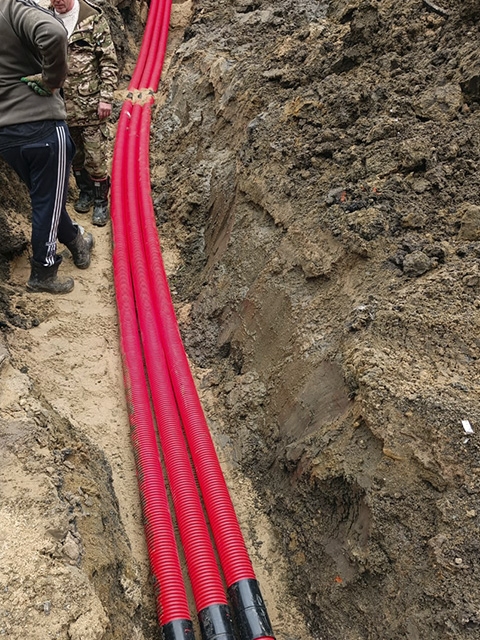

Проектирование и расчеты для ДГУ и заземления

Проектная группа компании ТМ Электро выполнила полный цикл проектирования, начиная с обследования объекта и заканчивая выпуском рабочей документации стадии РД. Были разработаны однолинейные схемы питания с указанием всех защитных аппаратов, сечений и марок кабелей, а также схемы распределения нагрузок по фазам для обеспечения симметрии. Коэффициент несимметрии не превышает двух процентов, что соответствует требованиям ГОСТ 32144–2013. Дополнительно создана логика работы автоматического ввода резерва с приоритетом основной сети и временными диаграммами переключений. Все расчёты выполнены в программном комплексе и проверены вручную. Расчётные токи короткого замыкания в точке присоединения дизель-генераторной установки составили 12,5 килоампер, что легло в основу выбора автоматических выключателей с предельной отключающей способностью не менее 15 килоампер согласно ПУЭ пункт 1.4.17. Для силовой линии сечением три на двести сорок квадратных миллиметров проведена проверка термической стойкости при токе короткого замыкания 12,5 килоампер в течение 0,2 секунды. Минимальное сечение по условию нагрева, рассчитанное с учётом коэффициента для изоляции из сшитого полиэтилена, оказалось значительно меньше выбранного, поэтому запас по термической стойкости обеспечен с большим запасом. Дополнительно проверена потеря напряжения в нормальном режиме: при длине линии 180 метров и коэффициенте мощности 0,85 потеря составила 2,3 процента, что ниже допустимых пяти процентов по ГОСТ 13109–97. Проектная документация прошла экспертизу в местном отделении Ростехнадзора и согласована с сетевой компанией. Получены технические условия на присоединение, включающие требования по релейной защите, учёту электроэнергии и качеству напряжения. ТМ Электро обеспечила выполнение всех предписаний, включая установку счётчиков коммерческого учёта класса точности 0,5S.

Испытания электролаборатории - подтверждение проектных параметров натурными испытаниями.
